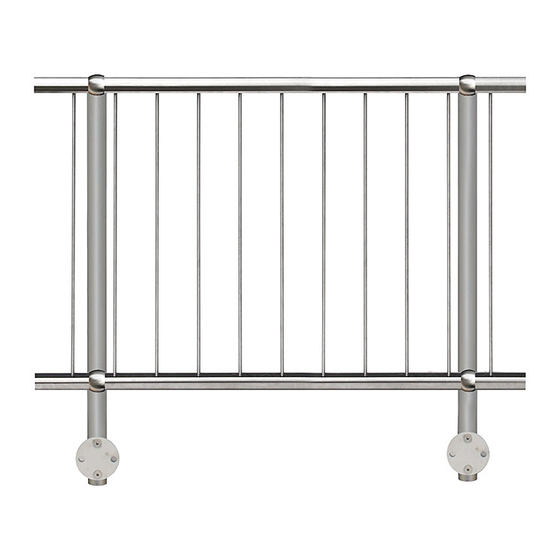

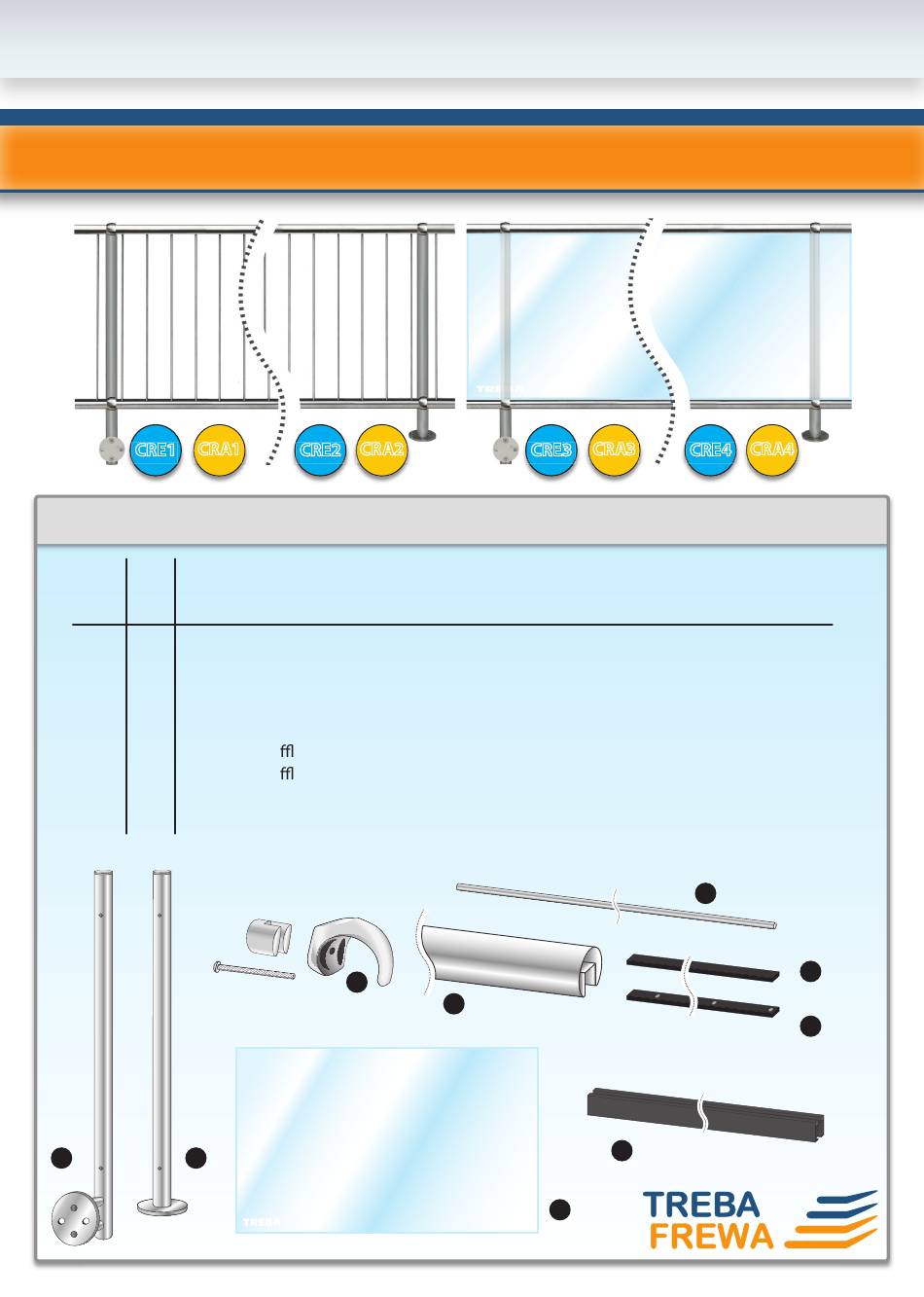

Montageanleitung
Für Geländersets
CRA1
CRE1
Inhalt:
Stück- Abb. Bauteil
zahl
je lfdm.
2
1
Geländerpfosten für seitliche Befestigung, ø 42,4 x 1195mm
2
2
Geländerpfosten für Bodenbefestigung, ø 42,4 x 995mm
4
3
Cliphalter, Edelstahl V2A, inkl. Inbusschraube für ø 42,4mm
2
4
Nutrohr, ø 42,4 x 1500mm
11
5
Edelstahlstangen, V2A, ø 10 x 895mm
2
6
PVC-Kunststo eisten, 24 x 10 x 1500mm
2
7
PVC-Kunststo eisten, mit 6 Bohrungen, 24 x 10 x 1500mm
2
8
Gummi-Einsatz für Nutrohr, 11,5 - 15,5mm
1
9
Glasscheibe VSG, 6+6 H: 900mm Breite nach Stückliste
1
2
ClipRail
CRA2
CRE2
3
4
in Aluminium/Edelstahl
CRA3
CRE3
(CRA1/2 + CRE1/2)
(CRA1/2 + CRE1/2)
(CRA3/4 + CRE3/4)
(CRA3/4 + CRE3/4)
8
9
CRA4
CRE4
5
6
7
Werbung
Inhaltszusammenfassung für TREBA FREWA ClipRail
- Seite 1 Montageanleitung ClipRail Für Geländersets in Aluminium/Edelstahl CRA1 CRA2 CRA3 CRA4 CRE1 CRE2 CRE3 CRE4 Inhalt: Stück- Abb. Bauteil zahl je lfdm. Geländerpfosten für seitliche Befestigung, ø 42,4 x 1195mm Geländerpfosten für Bodenbefestigung, ø 42,4 x 995mm Cliphalter, Edelstahl V2A, inkl. Inbusschraube für ø 42,4mm Nutrohr, ø...
-
Seite 2: Gesetzliche Bestimmungen
1. Gesetzliche Bestimmungen Treba Geländersysteme sind nach den derzeit gültigen Bauvorschriften für den privaten Einsatz (Wohn- gebäude mit max. 2 Wohnungen) ausgelegt. In jedem Fall sind die Bauvorschriften einzuhalten. Bitte informieren Sie sich in der für Sie zuständigen Landesbauordnung oder fragen Sie Ihren Architekten bzw. das Bauamt. - Seite 3 3.1. Geländerhöhen und Abstände lt. Bauordnung Vorderansicht Seitenansicht Geländerabstand max. 1000mm bzw. entsprechend statischer Berechung max. 120mm lichter Abstand Deckenstärke mind. 200mm 3.2. Montageplanung (für Oberboden-M.) Balcon Abstand: 150-200mm mindestens 100mm max. 1000mm max. 1000mm max. 1000mm zum Eckpunkt zur Deckenkante Bilder von Ihrem fertig aufgebauten Geländer gesucht! Bitte senden Sie uns Bilder von Ihrer fertig montierten Geländeranlage per E-Mail an: kundenbilder@frewa.de...
- Seite 4 4. Montage der Geländerstäbe am Untergrund Seitlich Oberboden Empfohlene Empfohlene Schraubengrösse: Schraubengrösse: 10 oder 12mm x 100mm 10 oder 12mm x 100mm Platte ø100mm Platte ø100mm mit 2 Bohrungen ø13mm mit 4 Bohrungen ø13mm Befestigung grundsätzlich bauseits besorgen! 5. Nutrohre vormontieren und anpassen Cliphalter an Geländerpfosten lockern und Nutrohre lagerichtig in oberen/unteren Cliphalter stecken.
- Seite 5 6.1. Nutrohre mit senkrechten Füllstäben montieren Oberes Nutrohr und Cliphalter demontieren und senkrechte Füllstäbe in untere Kunststo eiste stecken. Nun obere Kunststo eiste und Nutrohr auf senkrechte Stäbe stecken. Anschließend Cliphalter auf obe- res Nutrohr schieben und mit Geländerpfosten fest verschrauben. 6.2.
- Seite 6 Zubehör und Erweiterung 7.1. Endkappen GR16 Für die Montage der Endkappe GR16 muß mit der Bohrschablone (Abstand 12mm) eine Bohrung ø6,5 in die Handlaufnut vorgesehen werden. Anschließend wird die Endkappe durch herausdrehen der Inbus- schraube M6x10 im Nutrohr xiert. 7.2. Nutrohr-Verbinder GR17 und Eckverbinder GR18 Montage Analog zu Punkt 7.1.
