Simplex Kombibox DUO Installationsanleitung Und Betriebshinweise
Installationsanleitung | Betriebshinweise
Kombibox DUO
Arbeiten an der Heizungsanlage müssen von qualifiziertem
Fachpersonal und in Übereinstimmung mit den jeweils
gültigen Vorschriften, Richtlinien und Regeln der Technik
ausgeführt werden.
Besonders zu beachten sind:
DIN EN 1264
Flächenintegrierte Heiz- und Kühlsysteme
DIN EN 12828 Heizungssysteme in Gebäuden
DIN 18 380
Heizanlagen und zentrale Wassererwärmungs-
anlagen
VDI 2035
Steinbildung in Trinkwassererwärmungsanlagen
und Warmwasserheizungsanlagen
BGV
Berufsgenossenschaftliche Vorschriften
DE
Inhaltszusammenfassung für Simplex Kombibox DUO
- Seite 1 Installationsanleitung | Betriebshinweise Kombibox DUO Arbeiten an der Heizungsanlage müssen von qualifiziertem Fachpersonal und in Übereinstimmung mit den jeweils gültigen Vorschriften, Richtlinien und Regeln der Technik ausgeführt werden. Besonders zu beachten sind: DIN EN 1264 Flächenintegrierte Heiz- und Kühlsysteme DIN EN 12828 Heizungssysteme in Gebäuden DIN 18 380 Heizanlagen und zentrale Wassererwärmungs-...

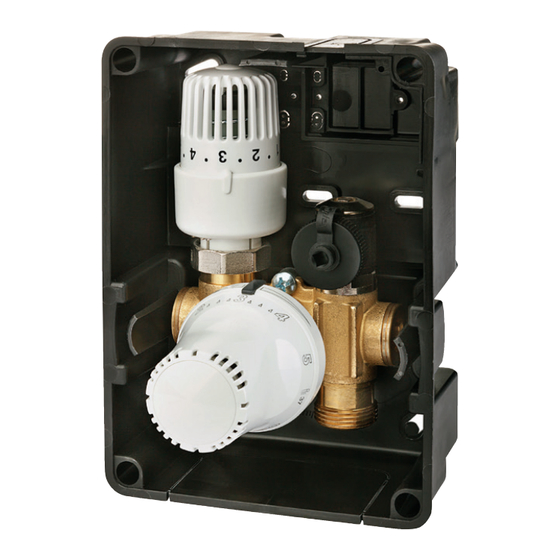

- Seite 2 Die Rücklauftemperaturbegrenzung wird über den innenliegenden Regelkopf eingestellt. Mit dem Füll- und Entleerventil kann der Flächenheizkreis befüllt, entleert und entlüftet werden. Des Weiteren enthält die Kombibox Duo eine Bauschutzabdeckung und eine Wandabdeckung. Der Ventilblock hat 3/4“ AG (Eurokonus) für rohrseitigen Anschluss mittels Klemmverschraubung.
- Seite 3 Montage Die Installationsbox vorbereiten: Befestigungslaschen von hinten an die gegen- überliegenden Ecken aufstecken und von vorn mit beiliegender Schraube sichern. Die Laschen können je nach Baustellensituation beliebig angeordnet werden. Für den passenden Tiefenausgleich lassen sich die Laschen horizontal verschieben, solange die Schrauben noch nicht vollständig einge- schraubt sind.
- Seite 4 Technische Daten Einbauskizze Abmessungen Mauerwerk Winkelausgleich Box 6° Wandeinbaukasten Winkelausgleich 6° Abdeckung RTL-Kopf Tiefenausgleich 23 mm Wandabdeckung Achsabstand Armatur 50 mm Anschlussdimension 3/4“ AG, Thermostatkopf Rohrleitung Eurokonus DIN EN 16313 Anschlussgewinde M30 x 1,5 Thermostatkopf Putz Estrich Thermostatkopf für Raumtemperatur Isolierung Rohboden Die gewünschte Raumtemperatur wird am außen-...
- Seite 5 5. Begrenzung des Einstellbereiches z. B. Begrenzung zwischen 3 + 4 Einstellung der Rücklauftemperatur durch Begrenzung des Einstellbereiches RTL-Thermostatkopf Die Rücklauftemperatur wird durch den integrier- ten RTL-Thermostatkopf begrenzt. Der Einstellbereich des RTL-Thermostatkopfes beträgt 1 - 5 entsprechend nachstehender Tem- peraturtabelle und kann durch Versetzten der Klammern wie abgebildet begrenzt werden.
- Seite 6 Maßzeichnung G 3/4 a Eurokonus (Angaben in mm) 6 von 8...
- Seite 7 Druckverlustmessung Simplex Armaturen+Systeme GmbH Technische Unterlagen Druckverlustdiagramm Druckverlust 1000 1000 Durchfluss [l/h] 7 von 8...
- Seite 8 Die Abbildungen sind symbolisch und können vom jeweiligen Produkt abweichen. Technische Änderungen und Irrtum vorbehalten. K80401850 01/2018 Simplex Armaturen & Systeme GmbH | Isnyer Straße 28 | Tel. +49 75 66 94 08-0 | 88260 Argenbühl - Eisenharz | Fax +49 75 66 94 08-75...
