Seite 2
Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie im Inhaltsverzeich- nis mit Angabe der entsprechenden Seitenzahlen.
Wichtige Sicherheitshinweise Wichtige Sicherheitshinweise Symbolerklärung Allgemein Folgende Symbole werden in der Anleitung bzw. auf dem Vor der ersten Verwendung des Rekorders lesen Sie Gerät verwendet: bitte die folgenden Anweisungen genau durch und be- achten Sie alle Warnhinweise, selbst wenn Ihnen der Symbol Signalwort Bedeutung Umgang vertraut ist.
Sorgfalt erstellt. Sollten Ihnen dennoch Auslas- sungen oder Ungenauigkeiten auffallen, so teilen Kompatible Geräte: Sie uns diese bitte auf der Rückseite des Hand- NVR10010 buchs angegebener Adresse mit. Die ABUS NVR10020 Security-Center GmbH übernimmt keinerlei Haf- NVR10030 tung für technische und typografische Fehler und NVR10040 behält sich das Recht vor, jederzeit ohne vorhe-...

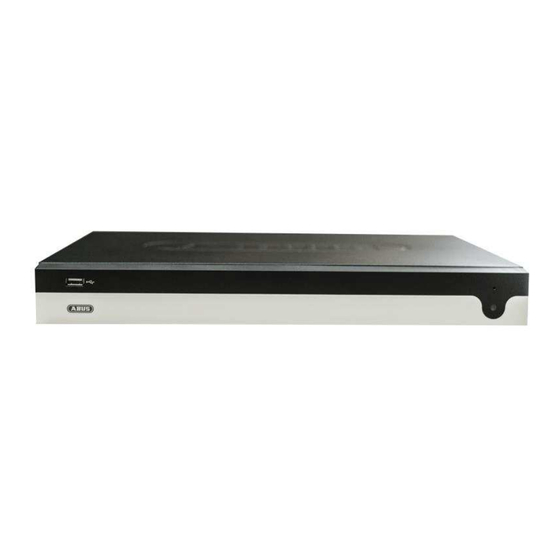

Kompatibilität Kompatibilität Allgemein Kompatible Rekorder Die ABUS embedded Rekorder sind mit einer Vielzahl Geräte-Typ Artikelnummer von Kameras und Zusatzkomponenten kompatibel. NVR10010, NVR10020, NVR10030, NVR10040 Achten Sie vor Einsatz dieser Komponenten auf Kom- patibilität mit Ihrem Gerät und möglichen Einschrän- kungen in der Benutzung.
Alarmspeicher von wenigen Sekunden schwer zu er- (nur in Verbindung mit reichen. Je höher die Auflösung der Kamera und je ABUS CMS) mehr Kameras am Rekorder angeschlossen, desto ge- ringer ist die Chance genügend Speicher für alle Ka- meras bereitzuhalten. Da Modellvielfalt und Konfigura-...
Seite 11
Kompatibilität Warnung Berücksichtigen diese Information bei Problemen / Einschränkung in der lokalen Livebild-Ansicht beim Betrieb des Gerätes. Übersteigt die Anzahl der darzustellenden Kamera- Streams die Dekodierleistung des Rekorders erscheint folgende Anzeige am Monitor: NO RESSOURCE Aus diesem Grund wird bei Multi-View Live-Ansichten mit mehr als 4 Kanälen (größer 2x2) automatisch der Sub-Stream der jeweiligen Kamera angezeigt.
Anschluss Beschreibung Allgemein RCA Audio-Eingang zum An- schluss eines separaten Mikrofons Die ABUS embedded Rekorder sind mit externen Schnitt- zur 2-Way-Audio Kommunikation. stellen zur Ansteuerung von Alarmkontakten, PTZ- Verwenden Sie einen zusätzlichen Kameras, Keyboard- und Audiogeräten ausgestattet. Die Vorverstärker, um den Signalpegel Ausbaustufe der Anschlüsse ist abhängig vom Rekorder...
Externe I/O-Anschlüsse und Verdrahtung Alarmeingänge Alarmausgänge Die Alarmeingänge am Rekorder werden zur Ereignis- Die Alarmausgänge am Rekorder werden zur Aktions- steuerung über extern verdrahtete Melder (Türkontakte, steuerung von extern verdrahteten Geräten/Aktoren (Si- Bewegungsmelder, Rauchmelder, Lichtschranken, etc.) rene, Lampe, Türöffner, etc.) verwendet. Die Schaltung verwendet.
Tb an das Keyboard an. Einführung Allgemeine Informationen Hierzu muss der Rekorder mit einem Monitor mittels Dieses Handbuch beschreibt die Inbetriebnahme und VGA/HDMI-Schnittstelle verbunden werden. Verwenden Nutzung der ABUS embedded Rekorder über das lokale Sie für die Bedienung die im Lieferumfang beiliegende Benutzer-Interface. USB-Mouse.
Einführung 2. Der Startvorgang ist abgeschlossen, wenn die blaue LED dauerhaft blau leuchtet. 3. Abschließend erscheint der Einrichtungsassistent (beim ersten Systemstart) oder direkt die Live- bilddarstellung der eingerichteten Kameras (nachdem der Einrichtungsassistent erfolgreich beendet worden ist). Bildschirmtastatur Wenn Sie mit der Maus auf ein Texteingabefeld klicken, Wir empfehlen Ihnen die Ersteinrichtung über das lokale erscheint die Bildschirmtastatur: Interface durchzuführen, um Basiseinstellungen wie...
Seite 16
Einführung Wählen Sie zum Ausschalten die Option Herunter- · fahren und bestätigen Sie die Abfrage mit Ja. Das Gerät wird ausgeschaltet. Während des Ausschaltvorgangs keine Taste · drücken! Ziehen Sie nun den Stecker der Netzteils. · Wählen Sie zum Sperren des Systems das linke Symbol Logout.
Einrichtungsassistent Einrichtungsassistent System einrichten Der Einrichtungsassistent führt Sie durch die notwendi- gen Grundeinstellungen des Systems. Danach ist der Netzwerk-Videorekorder zur Aufnahme und Überwa- chung eingerichtet. Nach dem erstmaligen Einschalten erscheint ein Sicher- heitshinweis: Klicken Sie in das Eingabefeld und wählen Sie ·...
· den DDNS Typen aus. Hinterlegen Sie die Serveradresse sowie Geräte- · Domain Name, Benutzername und Passwort bei öffentliche DDNS-Anbietern. Bei Verwednung von ABUS-Server als DDNS- · Anbieter sind keine zusätzlichen Paramter erfor- derlich. Klicken Sie auf Nächste. Hinweis ·...
Einrichtungsassistent Um Netzwerkkameras hinzuzufügen, aktivieren Sie · Festplattenverwaltung die gewünschten Kameras und klicken Sie auf Hin- zufügen. Klicken Sie auf Nächste um mit der Einrichtung fort- · zufahren. Kameraaufzeichnung Um eine Festplatte einzurichten, aktivieren Sie die · „Checkbox“ mit einem Linksklick und klicken Sie dann auf Init.
Live-Ansicht Live-Ansicht Menüleiste Aktionsleiste Rechts-Klick Menü Aufnahme-Status Livebild Allgemein Bedienung Menüleiste Die Liveansicht startet automatisch nach dem Einschal- Folgende Optionen stehen zur Verfügung: ten des Gerätes. Die Livebild-Funktion bietet die Möglich- Parameter Beschreibung keit Livebilder und Kamerabefehle von allen angeschlos- Öffnet das Konfigurationsmenü...
Live-Ansicht Bedienung Aktionsleiste Klicken Sie in der Einzel- oder Mehrfachansicht auf ein Kamerabild. Es erscheint eine Auswahlleiste: Spezialbefehle (0) (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) Preset Steuerung Bedeutung des Symbols (0) Bereich zum Bewegen der Aktionsleiste (1) Manuelle Aufzeichnung aktivieren/deaktivieren PTZ Steuerung (2) Sofortige Wiedergabe der letzten 5 Minuten...
Live-Ansicht Öffnet die PTZ Steuerung Aufnahme Status Monitormodus Einstellung des Ausgabemodus für Im Livebild wird immer (links unten) der aktuelle die Bildschirmdarstellung Aufnahme Status in Form eines farbigen R („record“) angezeigt. Jeder Video-Kanal kann einer der drei Aux-Monitor Wechsel der Mouse-Steuerung zum folgenden Stati besitzen: Aux-Monitor Parameter...
Wiedergabe-Ansicht Wiedergabe-Ansicht Wiedergabe Typ Kameraliste Playback Stream Vorschaubilder Kalender Zeitleiste Time-Tracker Aktionsleiste Wiedergabe Allgemein Bedienung Aktionsleiste Die Wiedergabe kann auf drei verschiedenen Wegen er- Die Aktionsleiste dient zur Steuerung der laufenden Wie- folgen: dergabe. Die Symbole sind in folgende Bereiche unter- teilt: Playback-Symbol in der Titelleiste ·...
Wiedergabe-Ansicht Smart-Suche Warnung Die Smart-Suche stellt eine schnelle Filter-Funktion zur Achten Sie beim Einsatz von Audioaufzeichnung Auswertung von aufgezeichneten Daten zur Verfügung. auf die gesetzlichen Vorgaben am Objekt. Aktion Bedeutung des Symbols Vollbild Bewegungs-Analyse Hinweis Tripwire Detection Suche Zur Aktivierung von Audio muss die Netzwerk-Ka- (2 Punkte im Bild setzen) mera entsprechend konfiguriert werden.
Wiedergabe-Ansicht Export Verwaltung Bedienung Zeitleiste und Kalender In der Export-Verwaltung können die markierten Wieder- Das wichtigste Bedienelement der Zeitleiste ist der Time- gabe-Daten exportiert und verwaltet werden. Tracker. Dieser gibt den aktuellen Zeitpunkt der Wieder- gabe an. Bewegen Sie zunächst den Mouse-Cursor ent- lang der Zeitleiste, um Vorschaubilder der Szene zu er- Export-Typ halten.
Wiedergabe-Ansicht Bedienung Kameraliste Auswahl Wiedergabe-Typ Die Kameraliste dient zur Auswahl der aufgezeichneten Mittels Auswahl des Wiedergabe-Typs können unter- Kamera-Archive am Rekorder. Durch Anklicken der Aus- schiedliche Arten von Aufzeichnungen und Ereignisse in wahlfelder in der Liste, können beliebig viele Kameras der Wiedergabeansicht dargestellt und gefiltert werden.
Wiedergabe-Ansicht Wiedergabe: Normal Wählen Sie das Start-Datum und die Start- Startzeit Uhrzeit aus. Wählen Sie das End-Datum und die End- Endzeit uhrzeit aus. Starten Sie die Ereignissuche anhand der Suche zuvor definierten Filter. Wählen Sie aus der Ergebnisliste einen Eintrag aus und Starten Sie die Wiedergabe durch Klick auf das entspre- chende u Symbol.
Wiedergabe-Ansicht Mittels Wiedergabe „externe Datei“ können zuvor expor- Wiedergabe: Multi-TimeShift tierte Video-Clips und Bilder von externen Datenträgern abgespielt werden. Hierzu stehen weitere Filter für die Suche zur Verfügung: Filter Beschreibung Wählen Sie einen USB- Gerätename Datenträger aus der Liste aus. Wählen Sie den Dateityp aus Datei-Typ der Liste aus.
Info Menü Info Menü Menü öffnen Logout/Ausschalten Systemkonfiguration Verfügbare Bandbreite Netzwerk Informationen Export von Video- und Bildaufzeichnun- Export Info Menü Allgemein gen auf externe Datenträger. Das Info Menü ist ein vorgelagertes Status-Menü, um System Informationen, Protokoll durch- schnell eine Übersicht zu wichtigen Systemparametern suchen, Konfiguration importieren/ex- und Einstellungen zu erhalten.
Einstellungen Einstellungen Logout/Ausschalten Systemkonfiguration Info Menü Einstellung Allgemein Hinweis Abhängig von Ihrem Rekorder-Model, stehen Im Menü „Einstellungen“ wird die Systemkonfiguration möglicherweise nicht alle in der Anleitung be- des Rekorders vorgenommen. Die Einstellungsdialoge schriebenen Funktionen bei Ihrem Modell (z.B.: sind in folgende Bereiche unterteilt: RAID) zur Verfügung.
Einstellung: Konfiguration Einstellung: Konfiguration Livebild Untermenü „TAB“ Speichern Alarm Einstellungen für die Alarm I/Os der Konfiguration Allgemein Netzwerkkameras Das Menü Konfiguration verwaltet sämtliche grundle- Liveansicht Displayeinstellungen, Zuweisung gende Geräteeinstellungen. Führen Sie bei Erstinbetrieb- des Ereignisausganges nahme Einstellungen in diesem Bereich als erstes durch. Ausnahmen Verhalten des Gerätes im Ausnah- Warnung...
Einstellung: Konfiguration TAB DST Einstellungen Allgemein Hier Sind allgemeine Einstellung zur Display-Konfigura- tion und Datumseinstellungen zu finden. TAB Allgemein DST Einstel- Einstellung lungen Auto DST An- Bei aktivierter Checkbox stellt das Ge- passung rät die Sommerzeit automatisch um. DST aktivieren Bei aktivierter Checkbox kann ein ge- naues Anfangs-/Enddatum gewählt werden.
Einstellung: Konfiguration Netzwerk Allgemein Einstellung NIC Typ Stellen Sie hier die Übertragungsge- schwindigkeit der eingebauten Netz- Im Menü „Netzwerk“ wird die komplette Netzwerkkonfigu- werkkarte ein. ration des Rekorders vorgenommen. Der Rekorder muss Wählen Sie “Self-adaptive”, damit der mindestens mittels CAT5-Verkabelung physisch mit dem Rekorder selbstständig die bestmögli- Netzwerk verbunden werden.
Sie zuvor ein Konto bei www.abus-ser- ver.com einrichten. Bitte beachten Sie hierzu die FAQs auf der Webseite. Aktivieren Sie die Checkbox „DDNS aktivieren“ und wählen Sie dann den DDNS Typ „ABUS DDNS“ und tragen Sie im Feld „Server Adresse“ den Hostnamen www.abus-server.com ein.
Einstellung: Konfiguration E-Mail Einstellung SSL-Verschlüsselung für den E-Mail-Versand an. Aktivieren Sie Checkbox aktivieren, wenn eine An- Dieser Rekorder wurde mit folgenden Providern Server Authenti- meldung am Server des Internet- auf SSL-Kompatibilität getestet: GMX, Web.de, fizierung Providers erfolgt GMail. Benutzername Mail-Konto beim Provider Passwort Passwort, mit dem das Email-Konto TAB SNMP...
Hinweis barkeit in einem IP-Netzwerk zu akti- vieren. Bei aktivierter Funktion, wird Server Port 8000 wird zur Remote-Kommunikation via iDVR Plus / iDVR Plus HD und ABUS CMS im Router automatisch eine Portwei- terleitung für alle Netzwerk Ports ein- verwendet.
Einstellung: Konfiguration TAB Alarmeingang Alarm Im Alarm-Menü konfigurieren Sie das Verhalten der phy- sikalischen und virtuellen Alarm Ein-/ und Ausgänge des Rekorders. Verknüpfungsaktion TAB Alarm Status Kopieren Konfiguration der einzelnen Alarmeingänge. Parameter Einstellung Alarm Eingang Den Alarmeingang auswählen, um die Einstellungen vorzunehmen.
Einstellung: Konfiguration TAB Alarmausgang TAB Trigger Kanal Konfiguration der einzelnen Alarmausgänge Parameter Einstellung Alarm Ausgang Den Alarmausgang auswählen, um die Einstellungen vorzunehmen. Sie können den Alarmausgang einer Netzwerkkamera anhand der Netz- Wählen Sie durch Aktivieren der jeweiligen Checkbox werkadressdaten auswählen. aus, welcher Kamerakanal bei Alarmfall ausgelöst wer- den soll.
Einstellung: Konfiguration TAB Zeitplan aktivieren Parameter Benachrichtigungen Vollbild Überwachung Die Kamera wird in der Liveansicht als Vollbild dar- gestellt Audio Warnung Der Rekorder gibt wiederholt einen Signalton aus. CMS Benachrichtigen Es wird eine Benachrichti- gung per Netzwerkbefehl an die CMS Software geschickt. E-Mail senden Es wird eine E-Mail an eine spezifizierte Mail-Adresse...
Sekunden, wie lange das Pop-Up RS-232 zeigedauer Fenster nach einem Alarm ange- zeigt werden soll. Das Menü „RS-232“ wird ausschließlich für Service-Zwe- cke bei ABUS Security-Center genutzt. Hinweis Liveansicht VGA-Monitor angeschlossen Ein angeschlossener VGA-Monitor wird beim Start automatisch erkannt. Das Hauptvideosignal wird Im Menü...
Einstellung: Konfiguration Symbol Bedeutung Parameter Benachrichtigungen Multi-View Ansicht Audio Warnung Das Gerät gibt wiederholt ei- auswählen: nen Signalton aus 1x1, 2x2, 5+1, 7+1, 3x3,.. CMS benachrichtigen Es wird eine Benachrichti- Alle verfügbaren Kameras, gung in das Ereignislog der der Reihe nach (D1, D2, …) CMS-Software gesendet.
Einstellung: Konfiguration Hinzufügen. Um einen bestehenden Benutzer zu bear- TAB Lokale Konfiguration beiten, wählen Sie das Stift-Symbol aus. Die Berechtigungen im TAB „Lokale Konfiguration“ bezie- hen sich ausschließlich auf Konfigurationseinstellungen, die über das lokale Benutzerinterface (Zugriff über loka- len Monitor) zugänglich sind. TAB Remote Konfiguration Parameter Einstellung...
Einstellung: Konfiguration Hot Spare Rekorder den Betrieb (Liveanzeige und Auf- TAB Kamera-Konfiguration zeichnung). Ist der primäre Rekorder wieder in Betrieb, überspielt der Hot-Spare Rekorder alle Daten zum primären Rekorder zurück und geht in den Stand-By Modus. Hinweis Der Hot Spare Rekorder synchronisiert permanent die Kamera- und Aufzeichnungs-Einstellungen mit dem primären Rekorder, um bei Ausfall den Be- trieb mit identischen Einstellungen zu überneh-...
Einstellung: Kamera Einstellung: Kamera Livebild Programmierte Kameras Kameras hinzufügen Verfügbare Kameras im Netzwerk Kamera Konfiguration (Tiefenintegration) Verfügbare Bandbreite Kamera Verwaltung Allgemein Kamera Das Menü Kameras enthält eine Übersicht aller aktuell im Von hier aus fügen Sie neue Kameras hinzu oder bear- Netzwerk gefunden Kameras und eine Statusanzeige der beiten die Netzwerkkonfiguration bereits eingelernter Ka- bereits eingebunden Kameras.
Seite 45
(in der Regel Port 80 oder 8000) Die Update-Funktion per USB wird nicht für alle Kameras angeboten. Nutzen Sie alternativ für das Benutzer- Benutzername des Admin-Kontos der Firmware-Update der IP-Kameras den ABUS IP- name Netzwerkkamera Installer. Admin Pass- Passwort des Admin-Kontos der Netz-...
Einstellung: Kamera Klicken Sie auf Protokoll, um für die gewählte Kamera Hinweis ein benutzerdefiniertes RSTP-Profil zu erstellen. Angaben zum RTSP-Streaming Pfad finden Sie in der Regel im Handbuch der Kamera oder auf der Hinweis Hersteller Homepage. Fragen Sie im Bedarfsfall di- rekt beim Hersteller an, sollte der Pfad nicht hinrei- Sollte Ihr Kameramodell nicht in der Kompatibili- chend dokumentiert sein.
Einstellung: Kamera Bild Stellen Sie hier das On-Screen-Display (OSD) der Ka- Wählen Sie bei “Kamera“ den zu bearbeitenden Kamer- mera ein. Der Parameter „Name“ ist eine wichtige Ein- akanal aus und passen Sie die Bildeinstellungen den stellung die mehrere Auswirkungen hat: Lichtverhältnissen an.
Einstellung: Kamera Speichern und Aufrufen von Muster Bewegung 1. Starten Sie die Aufzeichnung mit „Start“ 2. Steuern Sie mit Hilfe der Pfeiltasten die Kamera zu den gewünschten Bildausschnitten und Positi- onen. 3. Speichern Sie die Aufzeichnung mit „Stopp“ Einrichten und Aufrufen von Touren 1.
Einstellung: Kamera Wird das Objektiv abgedeckt, schlägt der Sabotage-Trig- Drücken Sie Anwenden, um die Einstellung zu ger an. speichern. Hinweis Parameter Einstellung Um mithilfe der Bewegungserkennung aufzuneh- Kamera Wählen Sie eine Kamera aus. men, müssen Sie den Zeitplan unter Aufzeich- Sabotageüberwa- Aktivieren/Deaktivieren Sie die nung einrichten.
Einstellung: Kamera Wählen Sie die benötigte VCA-Funktion aus, um mit der Programmierung zu beginnen. Es stehen je nach VCA- Funktion unterschiedliche Einstellungs-Optionen zur Ver- fügung. Hier eine Zusammenfassung der Parameter: Option Beschreibung Aktivieren Aktiviert die VCA Funktion in der Kamera. Einstellungen Legen Sie hier Einstellun- gen zum Verhalten bei...
Seite 51
Einstellung: Kamera Hinweis Nicht jede VCA-Funkion verfügt über eine frei konfigurierbare „Regel“ (Linien, Flächen). Nachdem alle VCA-Einstellungen gesetzt sind, werden diese Daten an die IP-Kamera übertragen. Die Analyse der VCA-Daten findet dann ausschließlich an der Kamera statt. Diese überträgt dann nur noch die VCA-Ergebnisse als „Meta-Daten“...
Einstellung: Aufzeichnung Einstellung: Aufzeichnung Bildqualität festlegen Zeitplan Aufzeichnungs-Typ Zeitplan kopieren Beide Aufzeichnungsarten können parallel für jede Aufzeichnung Allgemein Kamera programmiert werden. Im Menü Aufzeichnungen legen Sie grundlegende Ein- stellungen zur Aufzeichnung der Kamera-Streams fest. Neben der individuellen Einstellung der Wochentage, TAB Aufzeichnung/Sofortbild werden im Untermenü...
Einstellung: Aufzeichnung net sind). Rechts der Anzeige sehen Sie die farbige Le- 2. Aktivieren/deaktivieren Sie ‚Ganzen Tag’. Ist Gesam- gende, d.h. im eingerichteten Zeitplan werden die Auf- ter Tag aktiv, können keine definierten Zeiten einge- zeichnungszeiträume farblich der getroffenen „Auslöser“ geben werden, die Einstellung gilt dann für den ge- sprich Aufzeichnungstypen angezeigt.
Einstellung: Aufzeichnung TAB Aufzeichnung Parameter Einstellung Voralarm Aktiviert die Voralarm-Speiche- rung für Ereignisaufnahmen. Es wird versucht eine Zeit von bis zu 10 Sekunden zu speichern. Nachalarm Aktiviert die Nachalarm-Speiche- rung für Ereignisaufnahmen. Vorhaltezeit Geben Sie an, wie lange Daten für das zugehörige Kamera-Ar- chiv vorgehalten werden sollen (Überschreiben wird blockiert).
Einstellung: Aufzeichnung Max. Bitrate Anzeige der maximalen Bitrate (Kbps) Max. Bitrate Be- 192~320 (Kbps) reich empfohlen Bestätigen Sie die Einstellungen mit einem Klick auf An- wenden und verlassen Sie das Menü mit Zurück. TAB Sofortbild Überschreiben Legen Sie fest, ob bei voller Festplatte ältere Aufzeichnungen überschrieben werden sollen.
Einstellung: Aufzeichnung Urlaub In diesem Untermenü können 32 verschiedene Aufzeich- nungseinstellungen für Urlaub oder Feiertage getroffen werden. Der Urlaubszeitplan hat höhere Priorität als der normale Bestätigen Sie Ihre Einstellungen mit Anwenden und Aufzeichnungszeitplan und setzt diesen bei Aktivierung außer Kraft. Name Manuelle Namenseingabe des Ur- laubs oder des Feiertags...
Einstellung: HDD Einstellung: HDD Gesamtspeicher NAS hinzufügen HDD Allgemein Allgemein Im Bereich HDD verwalten Sie lokale und externe Spei- cherlaufwerke. Abhängig vom Rekorder-Modell können 2-8 interne Festplatten verwaltet werden. Zusätzlich kann der Speicher durch Netzwerkfestplatten flexibel erweitert werden. Hinweis Bevor Sie mit dem Gerät Aufzeichnungen durch- führen können, muss die eingebaute Festplatte „initialisiert“...
Es können weitere Datenträger zur Speicherung über Netzwerk hinzugefügt werden. Hinweis Ein NFS-Pfad wird in Regel wie folgt angegeben: Warnung „/volume1/ABUS-Rekorder“. Stellen Sie bei der Verwendung von Netzlaufwer- Ein iSCSI-Pfad wird in Regel wie folgt angegeben: ken sicher, dass Ihr Netzwerk ausreichend Dimen- „iqn.2010-10.Synology-iSCSI:VirtualDisk.01“...
Einstellung: HDD Legen Sie die maximale Auf- Max. Kapazität zeichnungsgröße für Video auf (GB) für Auf- Hinweis dem Datenträgerverbund pro Ka- zeichnung Die Option „RAID“ steht nur bei ausgewählten Re- mera fest. korder-Modellen zur Verfügung. Prüfen Sie dazu Legen Sie die maximale Auf- Max.
Einstellung: HDD TAB Laufwerk Klon Über dieses Untermenü können Festplatten, im Fall ei- nes drohenden HDD-Ausfalles oder eines kritischen Vor- falles auf einen eSATA-Datenträger geklont werden. Parameter Beschreibung Klon Einstellung HDD NR. Interne Festplatten Nummer vom eSATA Wählen Sie hier die eSATA- Rekorder.
Einstellung: HDD definiert werden. Diese Datenträ- RAID ger werden zunächst nicht vom System verwendet. Kommt es zu einem Datenträger-Fehler in ei- nem RAID-Verbund, wird sofort der Hotspare Datenträger zur Verwendung aktiviert. Hinweis Möchten Sie mehr Informationen zur Verwendung von RAID bekommen, bitten wir Sie hierzu ein- schlägige Fachliteratur heranzuziehen.
Panikaufzeichnung Panikaufzeichnung Sofortaufnahme Wird eine Aufzeichnung manuell gestartet, muss diese Panikaufzeichnung Allgemein auch manuell wieder beendet werden. Durch einen Neu- start des Rekorders werden alle manuellen Aufzeichnun- Das Menü Panikaufzeichnung ermöglicht Sofort-Aktionen gen wieder deaktiviert und die Zeitpläne wieder aktiviert. für Aufnahmen und Schaltausgänge am Rekorder auszu- lösen.
Panikaufzeichnung Manuelle Daueraufzeichnung wird beendet, wenn ein Klicken Sie Alle zurücksetzen um die Einstellungen zu entfernen. Zeitplan für die Kamera programmiert ist, wird dieser au- tomatisch aktiviert (grün). Fortlaufende Snapshots Durch Anklicken des Kamerakanals wird die Funktion ak- tiviert. ON Grün = Snapshots nach Zeitplan ON Gelb = Snapshots durch Manuelle Auslösung Alarm Wählen Sie hier den Alarmausgang aus, der bei einer...
VCA-Suche VCA-Suche Ereignis Playback VCA Ereignisliste Datenexport VCA-Suche Allgemein Verhaltenssuche Wählen Sie im Info-Menü den Punkt „VCA-Suche“, um Videodaten, welche mittels VCA-Funktionen aufgezeich- net wurden auszuwerten. VCA-Ereignisse können ebenfalls über die Wiedergabe- Ansicht von einzelnen Kameras ausgewertet werden. Das Menü VCA-Suche ermöglicht jedoch von allen ange- schlossen Kameras die VCA-Ereignisse zu durchsuchen und direkt einen Datenexport durchzuführen.
VCA-Suche Das Suchergebnis wird einem neuen Fenster angezeigt. Gesichtssuche Wählen Sie hierbei zwischen tabellarischer- oder Listen- Ansicht. Verhaltenssuche: Tabellenansicht Im Menüpunkt Gesichtssuche können gezielt „Face De- tection“ Aufzeichnungen ausgewertet werden. Folgende Parameter können für die Suche eingestellt werden: Verhaltenssuche: Listenansicht Parameter Beschreibung IP-Kamera...
VCA-Suche Personenzählung Parameter Beschreibung Personen Anzahl der Objekte, welche die Zähler-Li- nie Richtung Eingang überschritten ha- ben. Personen Anzahl der Objekte, welche die Zähler- Linie Richtung Ausgang überschritten haben. Im Menüpunkt Personenzählung können Statistiken der Personenzählung mittels „Object Counting“ von IP- Kameras ausgewertet werden.
Video Export Video Export Video Export Allgemein Dauer / Ereignis / Bild Wählen Sie im Info-Menü den Punkt „Export“, um das Vi- deo-Export Menü zu öffnen. Von hier aus können Daten über alle Kameras hinweg auf einmal auf externe Daten- träger exportiert werden.
Seite 68
Video Export Hinweis Die Untermenüs „Dauer, Ereignis und Bild“ sind ähnlich aufgebaut und werden deshalb nicht sepa- rat aufgeführt. Geben Sie die Parameter ein. Klicken Sie auf Suchen, um die Suche zu starten, der Ergebnisbildschirm wird dargestellt. Wählen Sie im Pulldown-Menü das verbundene Me- dium, auf dem die Datensicherung erfolgen soll.
Wartung Wartung Wartung Allgemein Menü Einstellung System Info Geräteinformationen (Seriennum- Wählen Sie im Übersichtsmenü den Punkt „Wartung“ mer, Firmware Status etc.) aus, um die Systemwartung bei Problemen durchzufüh- Log Information In der Protokoll Suche (=Logda- ren. tei) kann nach bestimmten Krite- rien z.B.
Wartung Netzwerk getrennt · Ausnahme Aufzeichnung · Video Ein-/Ausgangssignal · ungleich Aufzeichnungspuffer · Vorgang Alle · Power On · Lokal: Nicht geplantes Her- · unterfahren Lokal: Herunterfahren, · Neustart, Anmelden, Ab- Im Informationsmenü werden die technischen Daten des melden Gerätes sowie Informationen zu den verschiedenen Ein- Lokal: Einstellungen ändern ·...
Wartung Zum vorwärts-, bzw. rückwärtsblättern drücken Sie Kopieren Sie die Update-Datei mit der Endung · (3), bzw. (2). Zum Springen zu der ersten, bzw. *.mav auf einen USB-Stick in das Hauptver- letzten Seite drücken Sie (4), bzw. (1). zeichnis. Um zu einer bestimmten Seitenanzahl zu gelan- Verbinden Sie den USB-Stick mit einem der ·...
Wartung Net Detect Hier werden Informationen bezüglich des Netzwerkver- TAB Netzwerkanalyse kehrs und zu den Netzwerkschnittstellen angezeigt. TAB Datendurchsatz Mittels des Netzwerkgraphen können Sie die kontinuierli- che Netzwerkauslastung am Rekorder messen. Die Menge der empfangenen und gesendeten Daten werden grafisch dargestellt. Im Feld unterhalb der Grafik werden je nach Netzwer- keinstellungen der Status und Informationen zu einem, bzw.
Wartung Klicken Sie auf das Untermenü „S.M.A.R.T“. In diesem Untermenü haben Sie die Möglichkeit die Fest- platte auf Fehler zu prüfen. Auswahl der zu bearbeitenden Festplatte Selbsttest-Status Zeigt den Status des aktuellen Selbsttests an. Selbsttesttyp Wählen Sie den Typ für den Selbsttest aus.
Störungsbehebung Störungsbehebung Bevor Sie den Service anrufen, lesen Sie die folgenden Hinweise, um die mögliche Ursache einer Störung zu ermit- teln. Störung Ursache Lösung Kein Strom Netzkabel ist nicht angeschlossen Netzkabel fest an der Steckdose anschlie- ßen Netzschalter auf OFF Netzschalter auf ON stellen Steckdose führt keinen Strom Ggf.
Seite 76

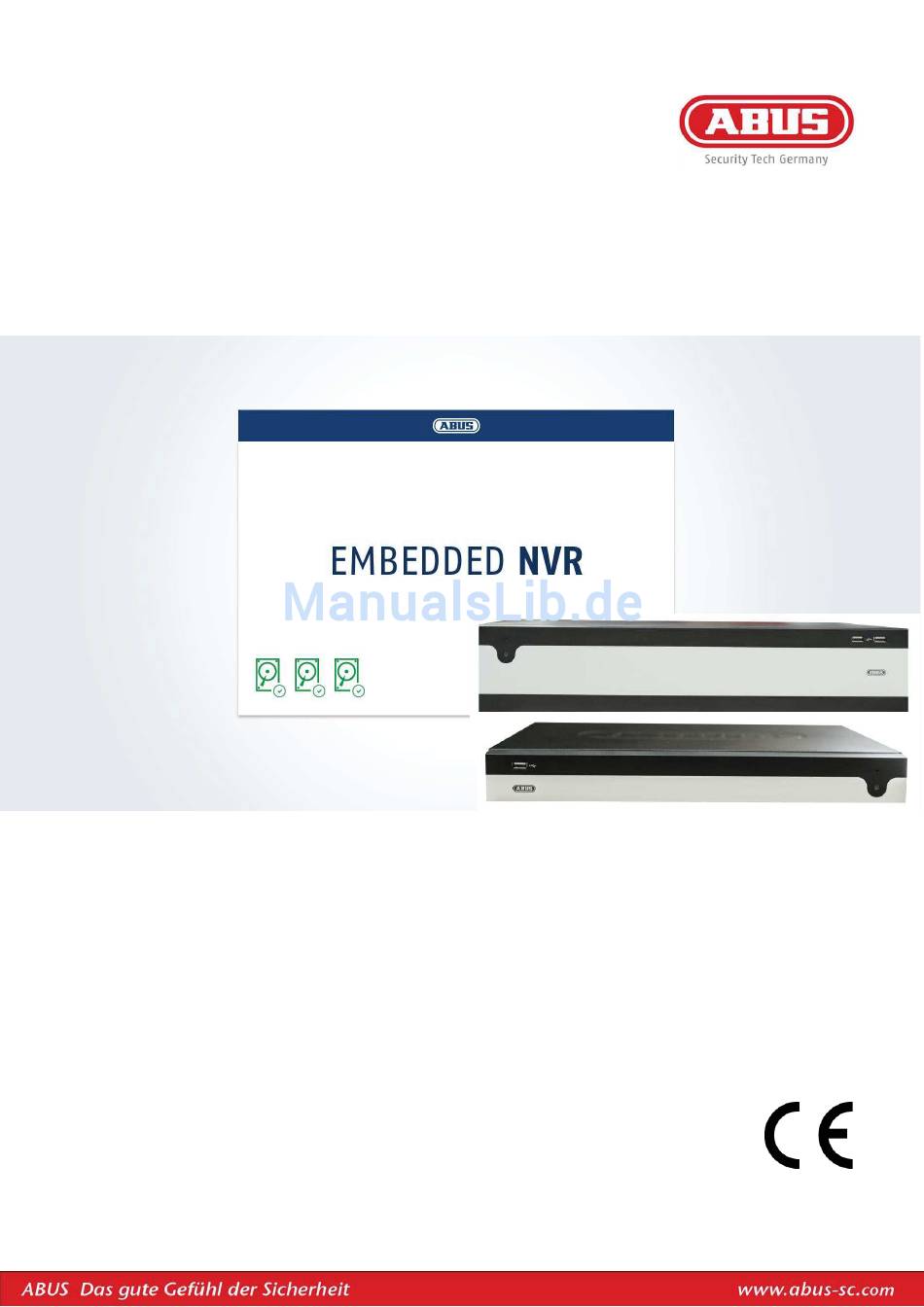

ABUS embedded NVR Bedienungsanleitung Web Interface Datum: 16.01.2017 Firmware: 3.4.6...
Seite 77
Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie im Inhaltsverzeich- nis mit Angabe der entsprechenden Seitenzahlen.
Seite 78
Externer Zugriff (Internet)............................... 11 Einsatz von IPv6 ................................11 Dual-Stack und Dual-Stack Lite (DS-Lite) ........................11 Portforwarding einrichten (IPv4) ............................ 11 ABUS-Server einrichten (IPv4) ............................12 DDNS für IPv6 (IPv6) ..............................12 Zugriff auf DS-Lite Anschlüsse (IPv6) ........................... 13 Erste Anmeldung ................................13 Live-Ansicht..................................
Seite 79
Inhalt Einstellung: Lokal ................................23 Lokal Allgemein ................................23 Live-Ansicht Parameter ..............................23 Einstellungen Aufzeichnungsdatei ..........................23 Bild/Clip-Einstellungen ..............................24 Einstellung: System ............................... 25 System Allgemein ................................25 Systemeinstellungen ..............................25 Übersicht ..................................25 Zeiteinstellungen ................................25 Menü Output .................................. 26 Wartung..................................
Wichtige Sicherheitshinweise Wichtige Sicherheitshinweise Symbolerklärung Allgemein Folgende Symbole werden in der Anleitung bzw. auf dem Vor der ersten Verwendung des Rekorders lesen Sie Gerät verwendet: bitte die folgenden Anweisungen genau durch und be- achten Sie alle Warnhinweise, selbst wenn Ihnen der Symbol Signalwort Bedeutung Umgang vertraut ist.
Sorgfalt erstellt. Sollten Ihnen dennoch Auslas- sungen oder Ungenauigkeiten auffallen, so teilen Kompatible Geräte: Sie uns diese bitte auf der Rückseite des Hand- NVR10010 buchs angegebener Adresse mit. Die ABUS NVR10020 Security-Center GmbH übernimmt keinerlei Haf- NVR10030 tung für technische und typografische Fehler und NVR10040 behält sich das Recht vor, jederzeit ohne vorhe-...
Allgemein Kompatible Rekorder Die vorliegende Anleitung beschreibt im Weiteren die Geräte-Typ Artikelnummer Nutzung des ABUS embedded Rekorders über den in- NVR10010, NVR10020, NVR10030, NVR10040 tegrierten Web-Server. Informationen zu kompatiblen Kameras und weiteren Komponenten finden Sie ent- weder in der Basisanleitung (lokales Interface) oder Kompatible Browser auf der ABUS Webseite.
Kompatibilität (in der Regel 720p oder kleiner) von einzelnen Kame- Performance Bilddarstellung ras anzuzeigen. Dies verringert die Bandbreite und er- fordert weniger Rechenleistung für die Dekodierung am PC. Sub-Stream auswählen In der Wiedergabe-Ansicht werden die Kameras in der entsprechenden Aufzeichnungs-Qualität (Main- Stream) wiedergegeben.
Kompatibilität Leistungstabelle 4470k 1230 4590 8350 2100 3,5Ghz 3,3Ghz 3,0Ghz 4,0Ghz 3,1Ghz Win7 Win7 Win7 Win7 Win8 CIF@512Kbit VGA@1,25MBit 4CIF@1,5Mbit WD1@2Mbit 720p@2Mbit 1080p@2Mbit QXGA@4Mbit Die Zahlen geben die maximal gleichzeitig darstellba- ren Kamera-Livebilder im Web-Browser an. Die Livebil- der werden als Video-Stream über das Netzwerk über- tragen, stellen Sie daher sicher, dass hierfür ihr Netz- werk ausreichend dimensioniert ist.
Öffnen Sie das Übersichtsmenü am lokalen Interface des Allgemeine Informationen Rekorders und notieren Sie sich die IP-Adresse. Dieses Handbuch beschreibt die Nutzung der ABUS em- ABUS IP-Installer bedded Rekorder über das integrierte Web-Interface mit- tels Web-Browser auf einem Remote PC im Netzwerk.
Adressfeld bei einem Zugriff über das Internet eingege- Wir geben Ihnen nachfolgend Tipps und Hinweise zum ben werden (IPv4). Im Fall von IPv6 sind weitere Einstel- Einrichten des externen Zugriffes auf den ABUS embed- lungen notwendig, welche im Detail nachfolgend be- ded Rekorder, unter Berücksichtigung beider Protokolle.
Der „MyFritz“ Dienst kann alle globalen IPv6 Adressen Um manuell diese Adresse nicht täglich prüfen zu müs- der angeschlossen Geräte ermitteln und über den sen, bietet ABUS den kostenlosen DDNS-Dienst ABUS- MyFritz-Dienst als DDNS-Hostname bereitstellen. Server an. Hiermit wird der externen IP-Adresse des...
Netzwerk (Gegenstelle) heraus eine Umwandlung der IPv4-Packete in IPv6. Die IPv6-Packete können dann über normale Port-Freigaben am Router zum Rekorder durchgestellt werden. Weitere Details dazu finden Sie auf http://www.feste-ip.net Öffnen Sie die Datei „ABUS Rekorder Web-Plugin.exe“ um die Installation zu starten. Nach Abschluss der Plug-...
Seite 89
Einführung In Installation kann das Web-Interface in vollem Umfang genutzt werden. Hinweis Das Plug-In beinhaltet den Software Video-Deko- der zur Darstellung der Live-Streams in Ihrem Web-Browser. Es kann möglich sein, dass durch spätere Firmware-Updates auch das Plug-In auf ihrem PC aktualisiert werden muss. Das Web-In- terface fordert Sie dann möglicherweise auf, das Plug-In erneut zu installieren.
Live-Ansicht Live-Ansicht Logout Menüleiste PTZ Steuerung Kameraliste Aktionsleiste Ansichtsleiste Livebild Allgemein Bedienung Menüleiste Die Liveansicht startet automatisch nach dem Login im Folgende Optionen stehen zur Verfügung: Web-Interface. Die Livebild-Funktion bietet die Möglich- Parameter Beschreibung keit Livebilder und Kamerabefehle von allen angeschlos- Aktiviert die Livebild-Ansicht senen Kameras am Rekorder anzuzeigen bzw.
Live-Ansicht Zur Anzeige der Kamera an einer bestimmten Position im Parameter Beschreibung Livebild (Multi-View Ansicht) gehen Sie wie folgt vor: Anzeige des Rekorder-Namens Livebildanzeige der Kamera aktiv 1. Markieren Sie die Position in der Liveansicht (ro- (blau) oder deaktiviert (grau) ter Rahmen).
Live-Ansicht Parameter Beschreibung Steuern Sie die Kamera über die PTZ- Schaltflächen in die gewünschte Rich- Steuerung tung. Stellen Sie manuell den Zoom Wählen Sie für alle Kameras gleichzeitig, den zu , Fokus und Iris verwendenden Stream-Typ für die Liveansicht ein. Die Schaltfläche akti- aus.
Wiedergabe-Ansicht Wiedergabe-Ansicht Logout Menüleiste Archivliste Kalender Playback Stream Ansichtsleiste Aktionsleiste Playback Steuerung Zeitleiste Time-Tracker Wiedergabe Allgemein Wiedergabe Funktionsbereiche Die Wiedergabe ermöglicht das Abspielen der aufge- Die Wiedergabeansicht ist in folgende Funktionsbereiche zeichneten Videodaten von Kameras am Rekorder. Die unterteilt: Daten werden in der Qualität abgespielt wie sie durch die Parameter Beschreibung Einstellungen in der Netzwerk-Kamera aufgezeichnet...
Wiedergabe-Ansicht Bedienung Archivliste Bedienung Playback Steuerung Die Playback Steuerung ist das Kernelement der Wieder- gabe. Hier stehen die Grundfunktionen zur Wiedergabe der Aufgezeichneten Daten zur Verfügung. Aktion Bedeutung des Symbols Wiedergabe Rückwärts Die Archivliste beinhaltet Aufzeichnungen aller ange- Wiedergabe Vorwärts schlossen Kameras am Rekorder.
Wiedergabe-Ansicht werden in kleineren Blöcken (entsprechend der Ereignis- exportiert. Die Länge des Clips richtet sich nach der Dauer der wiedergegebenen Daten. dauer) gespeichert. (4) e-PTZ Funktion aktivieren (Kameraabhängig). Audio von gewählter Kamera aktivieren (rote Mar- Bedienung Zeitleiste und Kalender kierung) und Lautstärke anpassen. Download der aufgezeichneten Daten vom Rekor- Das wichtigste Bedienelement der Zeitleiste ist der Time- der.
Bild Export Bild Export Logout Menüleiste Download starten Daten auswählen Filter festlegen Bild Export Von hier aus können Sie direkt die gespeicherten Snap- shot-Daten der Rekorder Festplatte auf ihren PC herun- terladen. Wählen Sie ein oder mehrere Dateien aus und klicken Sie auf die Taste „Download“, um den Daten- transfer zu starten.
Einstellungen Einstellungen Menüleiste Logout Konfiguration Einstellung Allgemein Hinweis Im Menü „Einstellungen“ wird die Systemkonfiguration Abhängig von Ihrem Rekorder-Modell, stehen des Rekorders vorgenommen. Die Einstellungsdialoge möglicherweise nicht alle in der Anleitung be- sind in folgende Bereiche unterteilt: schriebenen Funktionen bei Ihrem Modell (z.B.: Monitorausgänge) zur Verfügung.
Einstellung: Lokal Einstellung: Lokal Regeln Aktiviert/Deaktiviert die Anzeige der vi- Lokal Allgemein suellen VCA-Regeln im Livebild und In diesem Menü konfigurieren Sie die lokalen Einstellun- Wiedergabe. gen des Browser-Plug-In’s auf Ihrem PC. Bildgröße Die Einstellung kann ein Bildformat für die Live-Ansicht erzwingen. Bei fixen Formaten (4:3/16:9) können abhängig Hinweis von der Signalquelle und Einteilung...
Einstellung: Lokal Speichern unter Pfad zur Speicherung von Aufzeich- nungen. Aktion: Download spei- Pfad zur Speicherung von Datei- chern unter Downloads. Aktion: Bild/Clip-Einstellungen Parameter Beschreibung Live Schnapp- Pfad zur Speicherung von Snap- schuss sichern shots aus der Liveansicht unter Aktion: Schnappschuss Pfad zur Speicherung von Aufzeich- bei Wiedergabe...
Einstellung: System Einstellung: System von der Auswahl wird die Uhrzeit System Allgemein durch die GMT-Zone angepasst. In diesem Menü können allgemeine Systeminformationen Zeit-Synchronisation über Netzwerk angezeigt werden, sowie Firmware-Updates durchgeführt mittels NTP-Server. werden. Die Systemverwaltung beinhaltet auch die Ka- Achtung: Die NTP-Zeit kennt keine mera- und Benutzerverwaltung.
Exportieren Exportieren Sie die Gerätekonfigura- tion und IP-Kameralisten (program- Hinweis mierte Kameras). Nutzen Sie den ABUS IP-Installer, um Kameras in Importieren Importieren Sie die Gerätekonfigura- Ihrem Netzwerk zu suchen. Hiermit können Sie tion und IP-Kameralisten (program- die notwendigen Parameter ermitteln.
Geben Sie den Management Port diese Kameras wie oben beschrieben hinzuzufügen. an, über den die Verbindung zwi- schen Kamera und Rekorder herge- stellt wird. Verwenden Sie bei ABUS Eigenes Protokoll Kameras Port 8000 oder 80. Benutzername Geben Sie den Benutzername der Administrator Kontos der Kamera an.
Einstellung: System Hinweis Hinweis Bei der Einbindung einer Kamera über RTSP steht Sofern Ihre Kamera mehrere Streams unterstützt, ausschließlich das Videobild der Kamera am Re- empfehlen wir den qualitativ hochwertigen Stream korder zur Verfügung. Kamerasteuerungsfunktio- für die Einstellung „Main Stream“ und einen alter- nen (z.B.: PTZ) und Bewegungserkennung werden nativen Stream mit niedriger Qualität für die Ein- nicht unterstützt.
Störungsbehebung Störungsbehebung Bevor Sie den Service anrufen, lesen Sie die folgenden Hinweise, um die mögliche Ursache einer Störung zu ermit- teln. Störung Ursache Lösung Kein Strom Netzkabel ist nicht angeschlossen Netzkabel fest an der Steckdose anschlie- ßen Netzschalter auf OFF Netzschalter auf ON stellen Steckdose führt keinen Strom Ggf.
Seite 105
ABUS Embedded NVR Rekorder Bedienungsanleitung Web Interface Hersteller ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing (Germany)
