Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses LED-Projektors, mit einer
Leistung von 4 Watt, und 5 auswählbaren Motiven.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit
Sie Ihren neuen LED-Projektor optimal einsetzen können.
Lieferumfang
 Projektor
 Erdspieß
 Standfuß
 Netzteil
 Kabel
 5 Motivschablonen (Halloween, Schneeflocken, Weihnachten,
Thanksgiving, Punkte)
 Bedienungsanleitung
Technische Daten
Eingangsleistung 100 bis 240 V, 50/60 Hz, 4 W
Leistung 4 W
Bewegungsstufen 3
Schutzklasse IP44
Motivschablonen 5
Kabellänge 5 m
Neigungswinkel 180°
Max. Entfernung Ca. 50 m
Betrieb Innen- und Außenbereich
95 x 135 mm
Maße Projektor (ØxT)
Höhe mit Standfuß: 23 cm
Länge Erdspieß 20,5 cm
Gewicht 320 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
RGBW-LED-Projektor
mit 5 Motiven, für innen und außen, 4 Watt, IP22

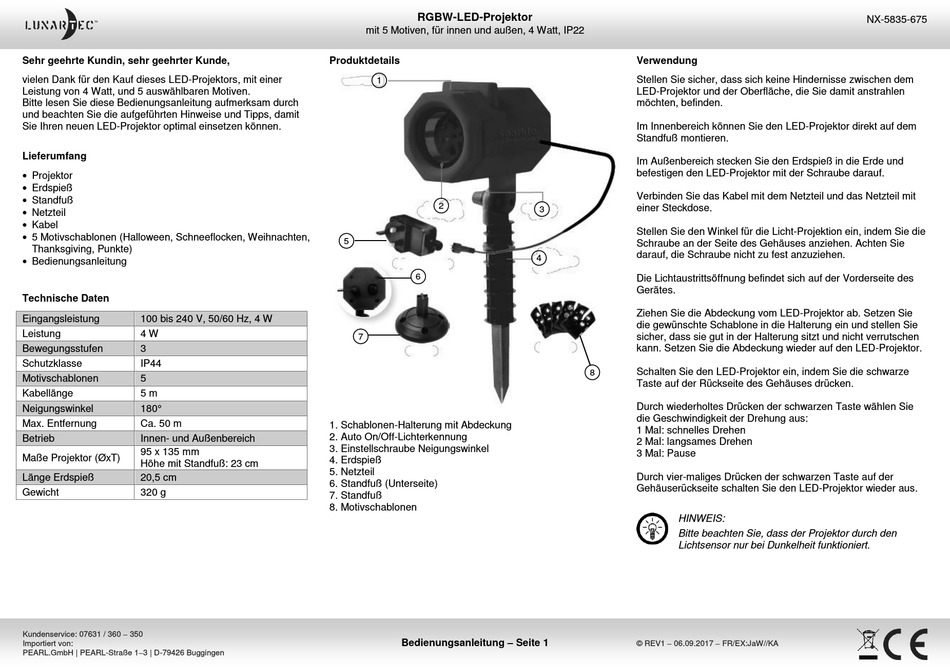

Produktdetails
1
2
5
6
7
1. Schablonen-Halterung mit Abdeckung
2. Auto On/Off-Lichterkennung
3. Einstellschraube Neigungswinkel
4. Erdspieß
5. Netzteil
6. Standfuß (Unterseite)
7. Standfuß
8. Motivschablonen
Bedienungsanleitung – Seite 1
Verwendung
Stellen Sie sicher, dass sich keine Hindernisse zwischen dem
LED-Projektor und der Oberfläche, die Sie damit anstrahlen
möchten, befinden.
Im Innenbereich können Sie den LED-Projektor direkt auf dem
Standfuß montieren.
Im Außenbereich stecken Sie den Erdspieß in die Erde und
befestigen den LED-Projektor mit der Schraube darauf.
Verbinden Sie das Kabel mit dem Netzteil und das Netzteil mit
einer Steckdose.
3
Stellen Sie den Winkel für die Licht-Projektion ein, indem Sie die
Schraube an der Seite des Gehäuses anziehen. Achten Sie
darauf, die Schraube nicht zu fest anzuziehen.
4
Die Lichtaustrittsöffnung befindet sich auf der Vorderseite des
Gerätes.
Ziehen Sie die Abdeckung vom LED-Projektor ab. Setzen Sie
die gewünschte Schablone in die Halterung ein und stellen Sie
sicher, dass sie gut in der Halterung sitzt und nicht verrutschen
kann. Setzen Sie die Abdeckung wieder auf den LED-Projektor.
Schalten Sie den LED-Projektor ein, indem Sie die schwarze
8
Taste auf der Rückseite des Gehäuses drücken.
Durch wiederholtes Drücken der schwarzen Taste wählen Sie
die Geschwindigkeit der Drehung aus:
1 Mal: schnelles Drehen
2 Mal: langsames Drehen
3 Mal: Pause
Durch vier-maliges Drücken der schwarzen Taste auf der
Gehäuserückseite schalten Sie den LED-Projektor wieder aus.
HINWEIS:
Bitte beachten Sie, dass der Projektor durch den
Lichtsensor nur bei Dunkelheit funktioniert.
© REV1 – 06.09.2017 – FR/EX:JaW//KA
NX-5835-675
