Inhaltszusammenfassung für Fuba DSP 060

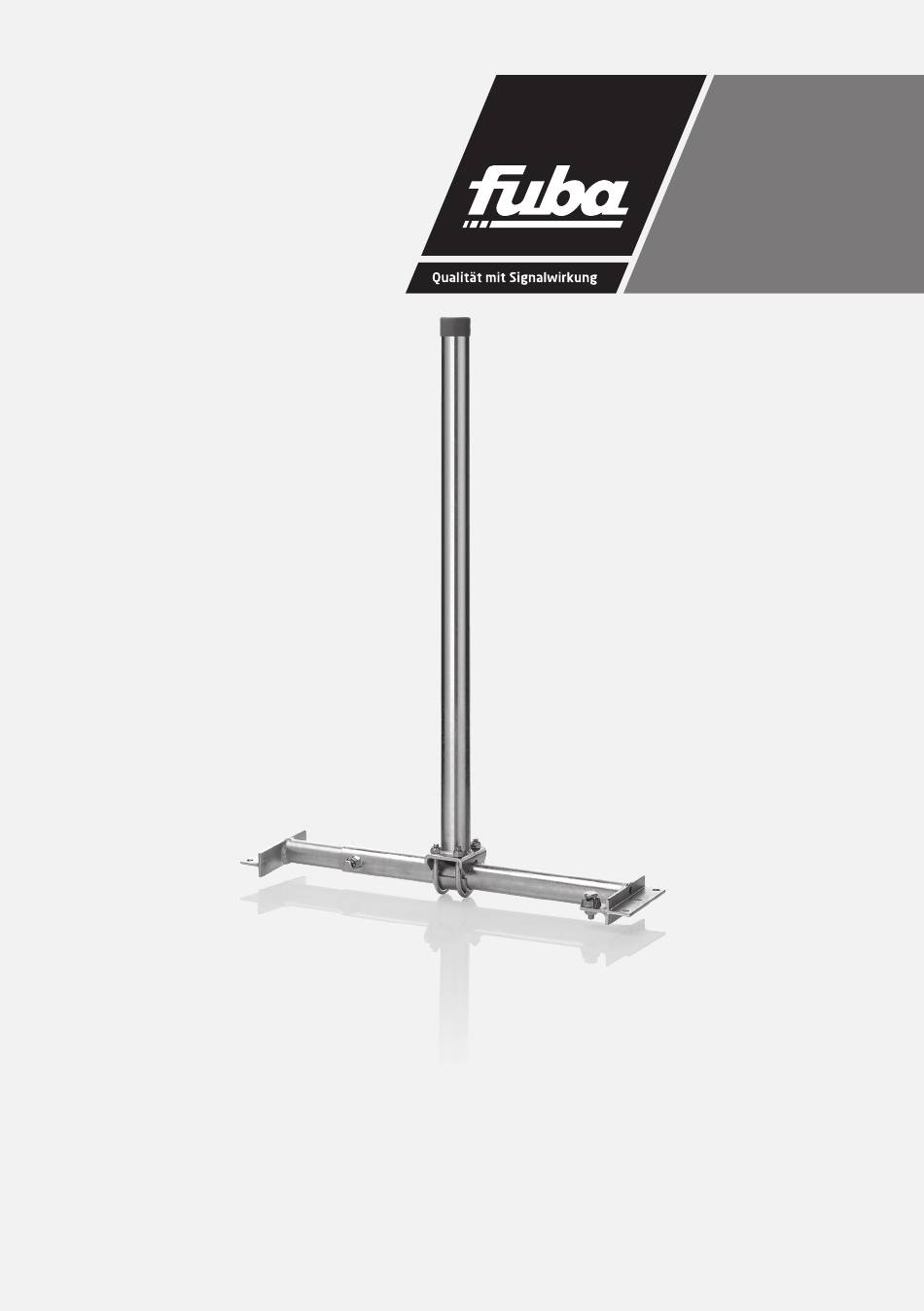

- Seite 1 Teleskop-Dachsparrenhalter Montageanleitung...
- Seite 3 Produkthinweis Sie haben einen Teleskop-Dachsparrenhalter Der DSP 160 ist für eine Parabolantenne mit der Marke Fuba gekauft. Seit über 60 Jahren einem Durchmesser von maximal 1,30 Meter und stehen wir für innovative Technik und höchste eine UKW-Antenne zugelassen. Fertigungsqualität in der Empfangs und Netz- werktechnik.
-
Seite 4: Montage
Montage Entfernen Sie eine ausreichende Anzahl von Markieren Sie die sechs Schraubenlöcher (bei Dachziegeln. DSP 160 zehn Schraubenlöcher) auf dem Dachsparren und bohren Sie diese mit einem Ziehen Sie das Teleskoprohr auf die Breite der 6-mm-Bohrer vor (50 mm tief). Wenn Folie oder Dachsparren auseinander. - Seite 5 Schrauben Sie den Biberschwanz-Sparrenhalter DSP 050 mit sechs Befestigungsschrauben fest: von oben zwei Sechskant-Holzschrauben (10 x 100 mm) und von der Seite vier Sechskant-Holz- schrauben (10 x 50 mm). Ziehen Sie die Feststellschraube des Teleskop- rohres fest. Führen Sie nun den Erdungsdraht (16-mm -Kup- fer oder 25-mm -Aluminium) in die Erdungsklem-...
-
Seite 6: Technische Daten
Technische Daten Typ (90 cm Mast) DSP 060 DSP 090 DSP 095 DSP 096 Art.-Nr.: 29440086 29440019 29440026 29440105 Sparrenabstand: 390…520 mm 520…850 mm 870…1100 mm 520…850 mm Mastlänge: 900 mm Rohr-∅: 48 mm 60 mm Rohrwandstärke: 2,0 mm Biegemoment:... - Seite 7 Zubehör Das separat erhältliche Dachsparrenhalter-Mon- tage-Set Fuba DMZ 540 (Art.-Nr. 29440082) enthält die benötigten Teile für die Montage der Teleskop-Dachsparrenhalters DSP 060 bis DSP 135. Das Set besteht aus • Blei-Abdeckblech MBZ 600 (360 x 450 mm) • Mastkappe DMK 700 zur Einführung von bis zu 18 Kabeln...
- Seite 8 DSP Teleskop-Dachsparrenhalter...
- Seite 9 Montageanleitung...
- Seite 10 DSP Teleskop-Dachsparrenhalter...
- Seite 12 Fuba Vertriebs-GmbH Höltenweg 101 48155 Münster Telefon: 02 51 609 40 900 Telefax: 02 51 609 40 990 info@fuba.de www.fuba.de...
