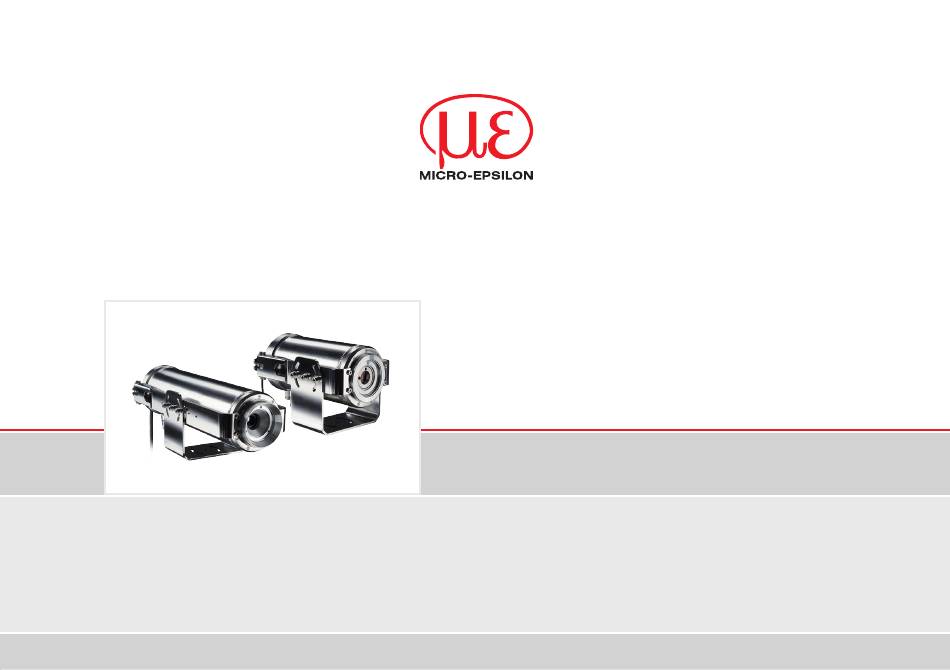

- Seite 1 Betriebsanleitung Cooling Jacket Advanced Cooling Jacket Advanced Cooling Jacket Advanced Extended...
- Seite 2 Kühlgehäuse für TIM Serie, Videopyrometer und Laser-Infrarot-Thermometer bei hohen Umgebungstemperaturen MICRO-EPSILON MESSTECHNIK GmbH & Co. KG Königbacher Strasse 15 94496 Ortenburg / Deutschland Tel. +49 (0) 8542 / 168-0 Fax +49 (0) 8542 / 168-90 e-mail info@micro-epsilon.de www.micro-epsilon.de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Informationen ........................7 Bestimmungsgemäße Verwendung ..................... 7 Haftung für Sachmängel ....................... 8 Lieferumfang ..........................9 1.3.1 Ausführungen........................9 Einbauzubehör ..........................10 1.4.1 Zubehör für TIM NetBox ..................... 10 1.4.2 Zubehör für USB-Server Gigabit..................11 Technische Daten ..........................12 Allgemeine Spezifikationen...................... - Seite 4 2.2.1 Hochtemperaturkabel ......................15 2.2.2 Schutzfenster ........................16 2.2.3 Montageflansch........................17 2.2.4 Weiteres Zubehör ....................... 17 Abmessungen ..........................18 Anschlüsse..........................27 2.4.1 Kühlwasseranschluss ......................27 2.4.2 Freiblaseinheit........................27 2.4.3 Freiblaseinheit........................29 Kühlverhalten ..........................30 2.5.1 Kondensation ........................31 Installation ............................33 Installation ...........................
- Seite 5 Installation von TIM Kamera, Videopyrometer und Infrarot-Thermometer ......... 34 3.2.1 Montage der Fokussiereinheit .................... 34 3.2.2 Montage des Frontaufsatzes ....................38 3.2.3 Einbau in das Cooling Jacket Advanced - Standard-Version ..........41 3.2.4 Einbau in das Cooling Jacket Advanced Extended ............51 Installationsbeispiele ........................63...
-
Seite 7: Allgemeine Informationen
Technische Daten 1 Allgemeine Informationen 1.1 Bestimmungsgemäße Verwendung Das Kühlgehäuse Cooling Jacket Advanced dient zur Kühlung der Infrarotkameras der TIM-Serie, der Videopyrometer CTVideo und CSVideo sowie CTLaser und CSLaser beim Einsatz in Umgebungen mit sehr hohen Temperaturen. Lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme aufmerksam durch. -
Seite 8: Haftung Für Sachmängel
Nicht unter die Haftung für Sachmängel fallen solche Schäden, die durch unsachgemäße Behandlung oder Gewalteinwirkung entstanden oder auf Reparaturen oder Veränderungen durch Dritte zurückzuführen sind. Für Reparaturen ist ausschließlich MICRO-EPSILON zuständig. Weitergehende Ansprüche können nicht gelten gemacht werden. Die Ansprüche aus dem Kaufvertrag bleiben hierdurch unberührt. -
Seite 9: Lieferumfang
(Artikel-Nr.: TM-CJA-TIM), bestehend aus Gehäuse und Chassis Die Fokussier-Einheit oder der Frontaufsatz muss separat bestellt werden. Cooling Jacket Advanced für CSLaser, CTLaser sowie CTVideo und CSVideo (Artikel-Nr.: TM-CJA-CTL), bestehend aus Gehäuse und Chassis Der Frontaufsatz muss separat bestellt werden. -
Seite 10: Einbauzubehör
Einbauzubehör 1.4.1 Zubehör für TIM NetBox Abbildung 1: Zubehör für TIM NetBox 1 Halterungsstege für Industrie-PIF, mit 2x Abstandsbolzen SW 5,5x6 - M3x6, 2x Zylinderkopfschraube M3x10 und 2x Zylinderkopfschraube M3x5 2 Welle zur Fixierung der TIM NetBox 3 Halterungsblech, mit 2x Zylinderkopfschraube M3x5 4 Befestigungsschiene, mit 4x Zylinderkopfschraube M4x8... -
Seite 11: Zubehör Für Usb-Server Gigabit
Technische Daten 1.4.2 Zubehör für USB-Server Gigabit Abbildung 2: Zubehör für USB-Server Gigabit 1 Hutschienenblech 2 Abstandsringe 3 Zylinderkopfschrauben M3x10 und M3x5 4 Halterungsstege für Industrie-PIF, mit und ohne Gewinde... -
Seite 12: Technische Daten
2 Technische Daten 2.1 Allgemeine Spezifikationen Cooling Jacket Advanced Cooling Jacket Advanced Extended Schutzgrad: IP 65 IP 65 Umgebungstemperatur: bis 315 °C bis 315 °C Relative Luftfeuchtigkeit: 10 ... 95 %, nicht kondensierend 10 ... 95 %, nicht kondensierend Material (Gehäuse):... -
Seite 13: Fokussier-Einheit Und Frontaufsatz
Technische Daten 2.1.1 Fokussier-Einheit und Frontaufsatz Diese sind für den Betrieb mit thermoIMAGER TIM oder thermoMETER CTL erforderlich. Fokussier-Einheit für 6°, 48° und 72° Optik (Artikel-Nr.: TM-CJAFU6-TIM) für 23° Optik (Artikel-Nr.: TM-CJAFU23-TIM) TIM 160 Fokussier-Einheit für 13° Optik (Artikel-Nr.: TM-CJAFU13-TIM) für 15°... - Seite 14 Frontaufsatz für TIM 2xx (Artikel-Nr.: TM-CJAFP2xx-TIM) TIM 2xx Frontaufsatz für alle Optiken (TIM M1/ M05) inkl. Schutzfenster (Artikel-Nr.: TIM-CJAFPM1-TIM) TIM M1/ M05 Frontaufsatz für CTLaser, CSLaser, CTVideo, CSVideo (Artikel-Nr.: TM-CJAFP-CTL) CTLaser, CSLaser, CTVideo, CSVideo...
-
Seite 15: Zubehör
Technische Daten 2.2 Zubehör 2.2.1 Hochtemperaturkabel Hochtemperatur-Ethernet-Kabel Cat.6 (180 °C), 10 m, incl. 2x RJ45 Stecker (Artikel-Nr.: TM-CJAETC10H-TIM) Hochtemperatur-Ethernet-Kabel Cat.6 (180 °C), 20 m, incl. 2x RJ45 Stecker (Artikel-Nr.: TM-CJAETC20H-TIM) Hochtemperatur-Ethernet-Kabel Cat.6 (250 °C), 10 m, incl. 2x RJ45 Stecker (Artikel-Nr.: TM-CJAETC10H2-TIM) Hochtemperatur-Ethernet-Kabel Cat.6 (250 °C), 20 m, incl. -
Seite 16: Schutzfenster
2.2.2 Schutzfenster Für alle Ausführungen sind die passenden Schutzfenster erhältlich. Artikel-Nr. Beschreibung Spektralbereich Transmissionsgrad TM-CJAPWL-TIM Schutzfenster (50,8 x 3 mm/ Ge) für TIM 450 G7, 640 G7 7,9 µm 0.96 TM-CJAPWL-TIM Schutzfenster (50,8 x 3 mm/ Ge) für TIM 160, 4xx, 640 7,5 - 13 µm 0.92 TM-CJAPWL2xx-TIM... -
Seite 17: Montageflansch
Technische Daten 2.2.3 Montageflansch Montageflansch (Artikel-Nr.: TM-CJAMF-TIM) für Frontmontage des Cooling Jacket Advanced (Standard und Extended) inkl. Befestigungsschrauben und Unterlegscheiben 2.2.4 Weiteres Zubehör Industrie-PIF ohne Gehäuse (Artikel-Nr.: TM-CJAPIF500V2-TIM), 500 VAC Isolationsspannung zwischen TIM und Prozess, 25 cm Verbindungskabel... -
Seite 18: Abmessungen
2.3 Abmessungen Cooling Jacket Advanced Abbildung 3: Cooling Jacket Advanced - Seitenansicht... - Seite 19 Technische Daten Abbildung 4: Cooling Jacket Advanced - Ansicht von oben...
- Seite 20 Abbildung 5: Cooling Jacket Advanced – Frontansicht...
- Seite 21 Technische Daten Abbildung 6: Cooling Jacket Advanced, Standard-Version – Komplettansicht...
- Seite 22 Cooling Jacket Advanced Extended Abbildung 7: Cooling Jacket Advanced Extended - Seitenansicht...
- Seite 23 Technische Daten Abbildung 8: Cooling Jacket Advanced Extended - Ansicht von oben...
- Seite 24 Abbildung 9: Cooling Jacket Advanced Extended – Frontansicht...
- Seite 25 Technische Daten Abbildung 10: Cooling Jacket Advanced, Extended-Version –Komplettansicht...
- Seite 26 Montageflansch (Zubehör) TM-CJAMF-TIM Abbildung 11: Montageflansch für Cooling Jacket Advanced (Standard und Extended)
-
Seite 27: Anschlüsse
Technische Daten 2.4 Anschlüsse 2.4.1 Kühlwasseranschluss Der Kühlwassereingang und -ausgang hat ein G1/4“ Innengewinde und ein G3/8“ Außengewinde. Maximaler Kühlwasserdruck 15 bar (271 psi). Das Cooling Jacket beim Anschließen der Schläuche in einem Winkel von ca. 45° schräg halten, damit sich keine Luftblasen bilden können. - Seite 28 Ablagerungen (Staub, Partikel) auf der Linse sowie Rauch, Dunst und hohe Luftfeuchtigkeit (Kondensation) können zu Fehlmessungen führen. Durch die Nutzung eines Freiblasanschlusses werden diese Effekte vermieden bzw. reduziert. Zur Qualität der Druckluft werden folgende Klassen nach ISO 8573-1 empfohlen: Klassen Ölgehalt: Klasse 2 oder besser Wassergehalt:...
-
Seite 29: Freiblaseinheit
Technische Daten 2.4.3 Freiblaseinheit Abbildung 12: Kabelverschraubungen mit Dichteinsatz... -
Seite 30: Kühlverhalten
2.5 Kühlverhalten Volumenstrom Temperatur bei Temperatur bei Temperatur bei 1 l/min 2,5 l/min 5 l/min Umgebungstemperatur Kühlwasser Eingang [°C] [255 °C] Kamera/Pyrometer [°C] Tabelle 1: Kühlverhalten bei konstanter Kühlwassereingangstemperatur und variablem Volumenstrom Volumenstrom Temperatur bei Volumenstrom 2,5 l/min Umgebungstemperatur Kühlwasser Eingang [°C] [255 °C] Kamera/Pyrometer [°C] Tabelle 2: Kühlverhalten bei konstantem Volumenstrom und variabler Kühlwassereingangstemperatur... -
Seite 31: Kondensation
Technische Daten 2.5.1 Kondensation Für Anwendungen bei relativ niedrigen Umgebungstemperaturen (bis 100 °C) und hoher Luftfeuchtigkeit besteht die Gefahr der Kondensation (siehe Tabelle 3). Die Temperatur des Kühlwassers und der Volumenstrom müssen so gewählt werden, dass die minimale Gerätetemperatur nicht unterschritten wird. ... - Seite 32 Relative Luftfeuchte [%] 95 100 40 453 45 Tabelle 3: Minimale Gerätetemperaturen in Abhängigkeit der Umgebungstemperatur und der relativen Luftfeuchtigkeit in [°C] Bitte beachten Sie hier die maximal zulässige Betriebstemperatur des eingebauten Gerätes!
-
Seite 33: Installation
Installation 3 Installation 3.1 Installation Das Cooling Jacket Advanced kann in beiden Versionen direkt über den Montagewinkel an der gewünschte Stelle im Prozess installiert werden. Abbildung 13: Cooling Jacket Advanced mit Montagewinkel (TM-JAB-TIM) 1 Montagewinkel, justierbar in zwei Achsen... -
Seite 34: Installation Von Tim Kamera, Videopyrometer Und Infrarot-Thermometer
3.2 Installation von TIM Kamera, Videopyrometer und Infrarot-Thermometer 3.2.1 Montage der Fokussiereinheit Die Fokussiereinheit ist zweiteilig. Sie besteht aus einem äußeren (1) und inneren (2) Teil. Der äußere Teil dient zur Fokussierung der Kamera. Im inneren Teil ist die Kamera befestigt. Abbildung 14: Fokussiereinheit (Äußerer und innerer Teil) Äußerer Teil der Fokussiereinheit Innerer Teil der Fokussiereinheit... - Seite 35 Installation Abbildung 15: Einbau der 6°, 23°, 29°, 33°, 48°, 53°, 72° und 80° Optiken...
- Seite 36 Abbildung 16: Einbau der 13° und 15° Optik...
- Seite 37 Installation Abbildung 17: Einbau der 60° und 90° Optik...
-
Seite 38: Montage Des Frontaufsatzes
3.2.2 Montage des Frontaufsatzes Abbildung 18: Einbau für TIM 2xx... - Seite 39 Installation Abbildung 19: Einbau für TIM M1/ M05...
- Seite 40 Abbildung 20: Einbau CTLaser, CSLaser, CTVideo, CSVideo...
-
Seite 41: Einbau In Das Cooling Jacket Advanced - Standard-Version
Installation 3.2.3 Einbau in das Cooling Jacket Advanced - Standard-Version Je nach verwendetem Chassis kann in das Cooling Jacket Advanced entweder eine Kamera der TIM Serie, ein Laser-Infrarot-Thermometer oder ein Videopyrometer montiert werden. Abbildung 21: CoolingJacket Advanced 1 Gehäuse 2 Frontaufsatz (oder Fokussiereinheit) - Seite 42 Montage Kamera TIM Serie 1. Montieren Sie die Kamera in die Fokussiereinheit oder den Frontaufsatz wie in Kapitel 3.2.1 bzw. Kapitel 3.2.2 dargestellt (Ausnahme: TIM M1/ TIM 05). 2. Setzen Sie anschließend die Fokussiereinheit oder den Frontaufsatz mit der Kamera auf das Chassis Abbildung 23.
- Seite 43 Installation Abbildung 23: Fokussiereinheit mit Kamera im Chassis 3. Befestigen Sie die Kamera mit der mitgelieferten Zollschraube auf der Unterseite des Chassis.
- Seite 44 Abbildung 24: Befestigung der Kamera am Chassis 4. Verbinden Sie im Anschluss die TIM Kamera mit dem mitgelieferten USB-Kabel und führen es durch die entsprechende Kabelverschraubung aus dem Chassis. 5. Schieben Sie das Chassis mit der Kamera in das Gehäuse, stecken Sie die Stifte der Spannscharniere in die vorgesehenen Schlitze des Chassis und schließen Sie die Spannscharniere, indem sie diese nach vorne drücken ( Abbildung 25...
- Seite 45 Installation Abbildung 25: Schließen der Spannscharniere 6. Schieben Sie den Verriegelungshebel nach links (Symbol: ), damit das Chassis exakt an der Innenfläche des Gehäuses anliegt (Abbildung 26).
- Seite 46 Das abwechselnde Anliegen der Kühlbacken an Kamera/Pyrometer und Innengehäuse erzeugt eine optimale Kühlwirkung. Anliegen der Backen an der Gehäuseinnenfläche Anliegen der Backen an der Kamera/Pyrometer...
- Seite 47 Installation Abbildung 26: Rückansicht Cooling Jacket mit Verriegelungshebel Verriegelungshebel...
- Seite 48 7. Zur Demontage verfahren Sie in umgekehrter Reihenfolge. Abbildung 27: Öffnen der Spannscharniere...
- Seite 49 Installation Montage Videopyrometer und Infrarot-Thermometer 1. Montieren Sie das Videopyrometer oder Infrarot-Thermometer über das Gewinde (M48x1.5) in den Frontaufsatz (siehe Abbildung 20) und setzen diesen zusammen mit dem Gerät in das Chassis (Abbildung 28). Abbildung 28: Frontaufsatz mit Pyrometer im Chassis 2.
- Seite 50 Abbildung 29: Pyrometer montiert 3. Schieben Sie das Chassis mit dem Gerät in das Gehäuse, stecken Sie die Stifte in die vorgesehenen Schlitze und schließen Sie die Spannscharniere, indem sie diese nach vorne drücken (siehe Abbildung 25). 4. Schieben Sie den Verriegelungshebel nach links (Symbol: ), damit das Chassis exakt an der Innenfläche des Gehäuses anliegt (Abbildung 26).
-
Seite 51: Einbau In Das Cooling Jacket Advanced Extended
Installation 3.2.4 Einbau in das Cooling Jacket Advanced Extended Bei der Cooling Jacket Advanced Extended-Version kann die Kamera der TIM Serie zusammen mit der TIM NetBox und einem Industrie-PIF oder dem USB-Server Gigabit und einem Industrie-PIF eingesetzt werden. Abbildung 30: Cooling Jacket Advanced Extended 1 Gehäuse... - Seite 52 Montage Kamera TIM Serie Schritte 1-3, siehe Seite 42. Abbildung 31: Kamera in Chassis (Cooling Jacket Advanced Extended) Einbau von TIM NetBox und Industrie-PIF 4. Befestigen Sie das Halterungsblech mit zwei Schrauben (M3x5). Bringen Sie im Anschluss an die zwei Halterungsstege samt Abstandbolzen (SW 5,5x6 - M3x6) mit den dafür vorgesehenen Schrauben (M3x10) an der Unterseite des Chassis an.
- Seite 53 Installation Abbildung 32 (a-c): Montage Zubehör für die TIM NetBox: a) Halterungsblech für TIM NetBox (Ansicht von oben), b) Halterungsstege für Industrie-PIF (Ansicht von unten), c) Welle zur Fixierung der TIM NetBox (Ansicht von unten)
- Seite 54 5. Fixieren Sie das Industrie-PIF mit den dafür vorgesehenen Schrauben (M3x5), wie in Abbildung 33 dargestellt. Abbildung 33: Einbau des Industrie-PIF (Ansicht von oben) 6. Befestigen Sie die TIM NetBox mit den dazugehörigen Schrauben (M4x8) auf der Schiene, um sie in das Chassis zu integrieren.
- Seite 55 Installation Abbildung 34: TIM NetBox auf Befestigungsschiene Drücken Sie anschließend die Befestigungsschiene samt TIM NetBox zuerst in die linke Nut (1) der Welle und danach in die rechte Nut (1) (Abbildung 35), bis diese am Halterungsblech einrastet (Abbildung 36). Beim Verriegeln des Chassis drückt die Welle die TIM NetBox an die Gehäuseinnenseite.
- Seite 56 Abbildung 35: Nut zur Fixierung TIM NetBox (Ansicht von oben)
- Seite 57 Installation Abbildung 36 (a und b): Einbau der TIM NetBox (Ansicht von der rechten Seite) 7. Verbinden Sie im Anschluss die TIM Kamera und die TIM NetBox mit dem mitgelieferten USB- Kabel und das Industrie-PIF mit der Kamera. Schließen Sie danach den Netzwerkstecker an die TIM NetBox an (Abbildung 37).
- Seite 58 Abbildung 37: Chassis mit TIM Kamera, Industrie-PIF und TIM NetBox Weiter wie Schritt 5, Seite 44.
- Seite 59 Installation Einbau von USB-Server Gigabit und Industrie-PIF 4. Befestigen Sie das Hutschienenblech zur Fixierung des USB-Server Gigabit mit zwei Schrauben (M3x5) an. Bringen Sie im Anschluss die Halterungsstege mit den dafür vorgesehenen Schrauben (M3x10) seitlich am Chassis; den Abstandsring links verwenden (Abbildung 38). Abbildung 38 (a + b): Montage Zubehör für die USB-Server Gigabit: a) Hutschienenblech für USB-Server Gigabit (Ansicht von unten), b) Halterungsstege für Industrie-PIF (Seitenansicht Rechts)
- Seite 60 5. Fixieren Sie das Industrie-PIF mit den dafür vorgesehenen Schrauben (M3x5) samt Abstandsringen, wie in Abbildung 39 dargestellt. Abbildung 39: Einbau des Industrie-PIF (Ansicht von oben) 6. Drücken Sie anschließend den USB-Server Gigabit in das Hutschienenblech (Abbildung 40) bis er einrastet.
- Seite 61 Installation Abbildung 40 (a und b): Einbau des USB-Server Gigabit (Ansicht von oben und Seitenansicht Rechts) 7. Verbinden Sie im Anschluss die TIM Kamera und den USB-Server Gigabit mit dem mitgelieferten USB-Kabel und das Industrie-PIF mit der Kamera. Schließen Sie danach den Netzwerkstecker an den USB-Server Gigabit an (Abbildung 41).
- Seite 62 Abbildung 41: Chassis mit TIM Kamera, Industrie-PIF und USB-Server Gigabit Weiter wie Schritt 5, Seite 44.
-
Seite 63: Installationsbeispiele
Installationsbeispiele 4 Installationsbeispiele TIM Kamera HT-USB-Kabel 3x Analog Output PIF-Kabel 2x Analog Input 1x Digital Input Cooling Jacket Advanced Industrie-PIF TIM Kamera oder HT-Ethernet-Kabel Cat. 6 USB-Server TIM NetBox Gigabit Cooling Jacket Advanced Extended... - Seite 64 TIM Kamera HT-Ethernet-Kabel Cat. 6 oder PIF-Kabel USB-Server 3x Analog Output TIM NetBox Gigabit 2x Analog Input Industrie-PIF 1x Digital Input Cooling Jacket Advanced Extended CTLaser HT-Kabel CT-Box Cooling Jacket Advanced...
- Seite 65 Installationsbeispiele CTVideo HT-Kabel Videosignal HT-Kabel Sensorsignale + Laser CT-Box Cooling Jacket Advanced CSLaser HT-Kabel (analog [4-20 mA]/ digital) Cooling Jacket Advanced...
- Seite 66 CSVideo HT-Kabel analog HT-Ethernet-Kabel Cat. 6 USB-Server Cooling Jacket Advanced Extended Gigabit *Alle Hochtemperaturkabel sind erhältlich für 180 °C/ 250 °C: - Videopyrometer und IR Thermometer: 3 m, 8 m, 15 m - HT-Ethernet-Kabel Cat.6: 10 m und 20 m...
