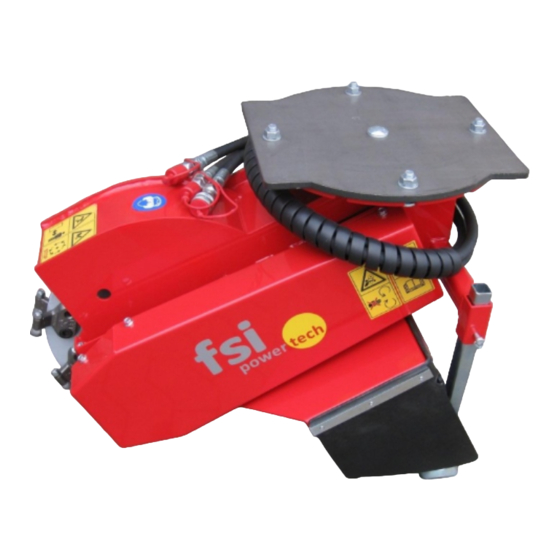

FSI ST27H Bedienungsanleitung
Stumpffräse
Inhaltsverzeichnis
Verwandte Anleitungen für FSI ST27H
Inhaltszusammenfassung für FSI ST27H
- Seite 1 Copyright FSI power-tech, Erhvervsparken 2, DK-7160 Tørring ST27H Bedienungsanleitung...
-
Seite 2: Eu-Konformitätserklärung
EU-KONFORMITÄTSERKLÄRUNG Hersteller: ............FSI power-tech aps ................. Erhvervsparken 2 ................. DK 7160 Tørring ................. Telefon +45 7580 5558 Mit der Erstellung eines technischen Gutachtens beauftragte Stelle: ....... Herr Henning Schmidt ................. Erhvervsparken 2 DK 7160 Tørring ................. Telefon +45 7580 5558 Erklärt hiermit, dass... -
Seite 3: Generelle Information
GENERELLE INFORMATION Gewicht ............................150 kg Schneidraddurchmesser einschl. Zähnen ................Ø 470 mm Zähnen Anzahl .......................... 18 Stück Hydraulischer Druck ......................180-250 bar Hydraulische Strömungsgeschwindigkeit ................ 40-70 L/Min. Effekt Max ......................17-30 kW (23-39 PS) Umdrehungen/Minute des Schneidrads................. 900-1500 Die Stubbenfräse ist für Montage auf hydraulischen Baggern, Miniladern oder ähnliche Maschinen vorgesehen. -
Seite 4: Montage
MONTAGE ½’ Lecköl Drucklose zum Hydrauliktank (Hammerfunktion) Max 7-8 Bar Gegendruck Ölversorgung 180-250 Bar 40-70 l/min Rücklauföl Bei Montage der hydraulischen Schnellkupplungen ist Schmutz zu vermeiden. Hydraulikfilter und Öl nach den gegebenen Vorschriften muss immer gewechselt werden. Die hydraulischen Komponenten sind sehr empfindlich gegen Schmutz und ihre Lebensdauer verringert sich erheblich, wenn mit verschmutztem Öl gearbeitet wird. - Seite 5 SICHERHEIT bei Gefahr sofort die Stubbenfräse stoppen defekte Teile sofort austauschen Sicherheitsfunktionen erproben Der Bediener darf nie den Sitz verlassen ohne die Stubbenfräse zu stoppen die Stubbenfräse muss während dem Transport immer gestoppt sein (das Schneidrad darf nur rotieren, wenn Stümpfe gefräst werden) Erklärung der Sicherheitsschilder Die Bedienungsanleitung Sicherheitsabstand...
- Seite 6 STUMPFFRÄSEN Vorwärts und rückwärts bewegen: Seitlich drehen: Weniger Ölverbrauch und damit mehr zur Sehr gute Sicht auf den Fräskopf. Verfügung zum Fräßen. Die Spänen und evtl. Steinen werden vom Bagger weggeworfen. Die Frässcheibe über dem Stumpf starten. Unterhalb der Oberkante des Stumpfes senken. Max Frässchnitt.
- Seite 7 VERSCHLEIβTEILE Wichtig Täglich Verschleißteile nachziehen, falls nötig. Immer Verschleißteile ersetzen, wenn nötig. Nie Maschine verwenden, wenn Verschleißteile fehlen, es kann zu Gefahr führen und kann außergewöhnlichen Verschleiß der restlichen Verschleißteile sowie der gesamten Maschine verursachen. Bestes Ergebnis, wenn der Teil des Fräszahnes gut scharf ist.
-
Seite 8: Wartung
WARTUNG 4,5 kg 9 mm ↕ Aktion Stück 1 Stunde Wenn neu: Verschleißteile nachziehen Täglich Verschleißteile überprüfen und nachziehen falls nötig 8 Stunden Schmieren • 25 Stunden Wenn neu: Keilriemen überprüfen 100 Stunden Keilriemen überprüfen und nachziehen... - Seite 9 ERSATZTEILE ST27H Pos. Part no Beschreibung D Description GB Beskrivelse DK 20003005 Gehäuse Housing Fræserhus 20003019 Schütz kästen hinter Belt cover Bagplade remskærm 20003018 Schütz kästen Belt cover Remskærm 20023005 Läcköl Leakoil hose Lækolieslange 20030018 Ringsicherung für Pin for support leg Ringsplit for støtteben...
