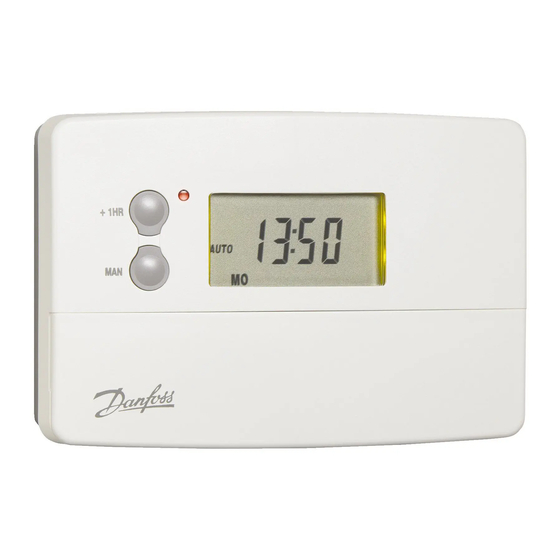

- Seite 1 TS715 Si Elektronische Einkanal-Zeitschaltuhr Installation & Nutzungshinweise...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Installation Produktspezifi kation Installation Elektrischer Anschluss DIL-Schalter (Einstellungen) Erweiterte Programmieroptionen Wartungsintervall-Timer Umverdrahtung 8-11 Nutzungshinweise Was ist ein Programmiergerät? Die Zeitschaltuhr Voreinstellungen Vor der Inbetriebnahme AM/PM- oder 24-Std.-Anzeige Einstellen von Datum und Uhrzeit 14-15 Übernehmen der Voreinstellungen Ändern der Voreinstellungen Systemprogrammierung –... - Seite 3 Übersteuern + 1 Std +1HR MANuelle Übersteuerung DAY/HOL RESET Modus: Auswahl...
-
Seite 4: Produktspezifi Kation
Installationsanweisungen Hinweis: Dieses Produkt muss von einem qualifi zierten Elektriker oder Heizungsinstallateur gemäß aktuellen IEEE- Anschlussbestimmungen installiert werden. Produktspezifi kation Spezifi kation 230-V-Modell 24-V-Modell Versorgungsspannung 230 VAC, ±15%, 24 VAC, ±15%, 50/60 Hz 50/60Hz Schaltkontakt 1 x SPDT (einpoliger Umschalter) spannungsfrei, Typ 1B Schaltleistung 230 VAC, 3(1)A... -
Seite 5: Installation Und Elektrischer Anschluss
Der Kabelzugang kann entweder von hinten (verdeckte Verkabelung) oder von unten (Aufputz-Verlegung) gelegt werden. Bei Aufputz-Verlegung vor der Montage des Aufsteckmoduls in dieses Modul einen Kabelzugangsschlitz schneiden. Die elektrischen Anschlüsse sind in dem Anschlussdiagramm dargestellt. Die TS715-Si-Modelle sind doppelt isoliert und erfordern keine Erdung. -
Seite 6: Dil-Schaltereinstellungen
DIL-Schaltereinstellungen Gerätemontage muss Sch.1 Nicht verwendet Nicht verwendet sichergestellt werden, dass Sch.2 Nicht verwendet Nicht verwendet 7 Tage oder rückseitigen DIL-Schalter ordnungsgemäß 5/2 Tage Sch.3 24 Stunden 7 Tage 24 Stunden Sch.4 eingestellt sind. Markieren Sie auf dem Schild INSTALLER SETTING INSTALLER SETTING 24 Hour... -
Seite 7: Wartungsintervall-Timer
Wartungsintervall-Timer Die Zeitschaltuhr TS715 verfügt über einen Wartungsintervall- Timer für Installateure. Wenn diese Funktion benötigt wird, bitte unsere Technikabteilung kontaktieren. Einstellungsanweisungen für diese Sicherheitsfunktion für gasbetriebene Anlagen stehen geschulten Heizungsinstallateuren zur Verfügung. -
Seite 8: Umverdrahtung
UMVERDRAHTUNG Die Umverdrahtungen für den Austausch der Danfoss TS715-Si durch andere Zeitschaltuhren sind im zweiten Teil der Tabelle angegeben. Kontaktieren Sie im Zweifelsfall vor der Umverdrahtung unseren technischen Kundendienst. NETZSPANNUNG DANFOSS RANDALL TS715-Si Die vorhandene Wandplatte kann bei Einsatz der folgenden Geräte weiterhin verwendet Netzspannung betriebenen Systemen müssen außerdem die Klemmen L und COM der Wa... - Seite 9 LAST Um diese getrennten Leiter (oder Leiterpaare) abzuschließen, möglicherweise zusätzlicher FREI Klemmenblock erforderlich. t werden. Die Umverdrahtung muss jedoch wie unten angegeben erfolgen. Bei mit andplatte miteinander verbunden werden. andplatte die Wandplatte TS75/TS15 verwendet werden. Informationen zur Verdrah- rdem die Klemmen 1 und L der Wandplatte miteinander verbunden werden.
- Seite 10 NETZSPANNUNG DANFOSS RANDALL TS715-Si Wenn die folgenden Zeitschaltuhren verwendet werden, muss statt der vorhandenen Wa tung sind unten angegeben. Bei mit Netzspannung betriebenen Systemen müssen außer SANGAMO M6 SANGAMO 410 FORM 8 SANGAMO S254 FORM 2, S408 FORM 5, S251 FORM 2...
- Seite 11 LAST Um diese getrennten Leiter (oder Leiterpaare) abzuschließen, möglicherweise zusätzlicher FREI Klemmenblock erforderlich. andplatte die Wandplatte TS75/TS15 verwendet werden. Informationen zur Verdrah- rdem die Klemmen 1 und L der Wandplatte miteinander verbunden werden LOAD SWITCH LOAD LIVE LINE LOAD...
-
Seite 12: Was Ist Ein Programmiergerät
Was ist ein Programmiergerät? ... eine Erklärung für Eigentümer. Mit einem Programmiergerät können Sie Schaltpunkte ein- bzw. ausschalten. Einige Modelle schalten die Zentralheizung und die Warmwasserversorgung gleichzeitig ein und aus. Andere Modelle ermöglichen ein versetztes Ein- und Ausschalten von Warmwasserversorgung und Heizung. Sie können die Schaltpunkte an Ihren individuellen Lebensstil anpassen. -
Seite 13: Die Zeitschaltuhr
Nutzungshinweise Die Zeitschaltuhr Mit der Zeitschaltuhr TS715-Si können Sie Ihr System zu den für Sie passenden Zeiten ein- und ausschalten. Sie können bis zu drei verschiedene Schaltpunkte pro Tag einstellen. Voreinstellungen Die TS715-Si wird mit einigen standardmäßig voreingestellten Betriebszeiten geliefert. Warmwasser u. -
Seite 14: Vor Der Inbetriebnahme
Vor der Inbetriebnahme Öff nen Sie die Klappe an der Vorderseite der Uhr. Drücken Sie mit einem nichtmetallischen Gegenstand (z. B. Bleistift oder Streichholz) so lange die Taste RESET, bis Sie ein Klicken hören und das rote Licht an der Vorderseite des Programmiergeräts leuchtet und Sie eine leere LCD-Anzeige sehen. -
Seite 15: Übernehmen Der Voreinstellungen
Einstellen des Datums Halten Sie PROG fünf Sekunden lang gedrückt, um das Jahr anzuzeigen. Stellen Sie mit der Taste + oder - das richtige Jahr ein. Drücken Sie DAY/HOL, um Tag und Monat anzuzeigen. Stellen Sie mit der Taste + oder – den richtigen Monat ein (Jan = 1, Feb = 2 usw.). -
Seite 16: Ändern Der Voreinstellungen
Um die Werkseinstellungen zu übernehmen, drücken Sie zweimal die Taste PROG, bis die Zeit angezeigt wird und der Doppelpunkt in der Anzeige blinkt. Das Gerät befi ndet sich nun im RUN-Betrieb und regelt Ihre Heizung und Warmwasserversorgung gemäß den Voreinstellungen. Vor dem Ändern der Voreinstellungen Der Installateur hat das Gerät auf eine der folgenden Betriebsarten eingestellt:... -
Seite 17: Programmieren Der Schaltpunkte Im 5/2-Tage-Betrieb
Programmieren der Schaltpunkte im 5/2-Tage-Betrieb Drücken Sie zweimal PROG, DAY/HOL bis oben in der Anzeige SET ON TIME und unten in der Anzeige MOTUWETHFR angezeigt wird. Stellen Sie mit der Taste + oder – den Zeitpunkt ein, an dem das System morgens eingeschaltet werden soll... - Seite 18 Programmieren Sie die weiteren DAY/HOL Schaltpunkte für Wochentage (Ereignisse 4, 5 und 6) wie in Schritt 2 beschrieben. DAY/HOL Drücken Sie einmal die Taste DAY/HOL. Unten in der Anzeige wird SASU eingeblendet Um die für SA (Samstag) und SU DAY/HOL (Sonntag) erforderlichen Zeiten einzustellen, wiederholen...
-
Seite 19: Programmieren Der Schaltpunkte Im 7-Tage-Betrieb
Programmieren der Schaltpunkte im 7-Tage- Betrieb Drücken Sie zweimal PROG, DAY/HOL bis oben in der Anzeige SET ON TIME angezeigt wird. Der aktuelle Tag wird angezeigt. Drücken Sie die Taste DAY/ HOL, bis der gewünschte Tag angezeigt wird. Stellen Sie mit der Taste + oder - den Zeitpunkt ein, an dem das System morgens eingeschaltet... - Seite 20 Programmieren DAY/HOL restliche Woche, indem Sie: a) die Taste NEXT ON/OFF drücken, um zur nächsten Einstellung zu wechseln, DAY/HOL b) mit der Taste + oder - die Zeit einstellen und c) die Taste DAY/HOL drücken, um zum nächsten Tag zu wechseln.
-
Seite 21: Programmieren Der Schaltpunkte Im 24-Stunden-Betrieb
Programmieren der Schaltpunkte im 24-Stunden-Betrieb Drücken Sie zweimal PROG, DAY/HOL bis oben in der Anzeige SET ON TIME angezeigt wird. Stellen Sie mit der Taste + oder - den Zeitpunkt ein, an dem das System morgens eingeschaltet werden soll (Ereignis 1). DAY/HOL Drücken Sie NEXT ON/OFF, um zu Ereignis 2 zu wechseln. -
Seite 22: Betriebsart Run
Betriebsart RUN Um das Programm zu starten, drücken Sie die Taste SELECT. Jedes Mal, wenn Sie die Taste SELECT drücken, wechselt Anzeige zwischen ON, OFF, ALLDAY und ALLDAY AUTO. AUTO = Das System wird zu den programmierten Zeiten ein- und ausgeschaltet. ON = Das System bleibt dauerhaft eingeschaltet. -
Seite 23: Tasten Zum Vorübergehenden Übersteuern
Tasten zum vorübergehenden Übersteuern In einigen Fällen, beispielsweise bei sehr kaltem Wetter, möchten Sie Ihre Heizung möglicherweise vorübergehend manuell regeln. Die TS715 Si verfügt über zwei praktische Funktionen zum Übersteuern, durch die die Programmeinstellungen nicht beeinfl usst werden. +1HR +1HR +1HR = Drücken Sie diese Taste, wenn das Gerät in der... -
Seite 24: Urlaubsschaltung
Urlaubsschaltung Damit die Heizung nach Ihrem Urlaub automatisch wieder eingeschaltet wird, verfügt die TS715 Si über eine integrierte Urlaubsfunktion. Befolgen die Sie nachfolgenden Schritte, um das Datum einzustellen, an dem die Heizung wieder eingeschaltet werden soll. DAY/HOL Drücken Sie DAY/HOL... -
Seite 25: Einstellen Von Sommer- Und Winterzeit
Einstellen von Sommer- und Winterzeit Diese Einstellung wird automatisch vorgenommen. Sollte der Installateur die automatische Einstellung von Sommer- und Winterzeit ausgeschaltet haben, befolgen Sie unten stehende Anweisungen. Öff nen Sie die Klappe an der Vorderseite des Geräts, um an die Programmiertasten zu gelangen. -
Seite 26: Wartungsintervall-Timer
Wartungsintervall-Timer Wenn die Immobilie einem Vermieter gehört, hat dieser aus Gründen der Gassicherheit möglicherweise den Installateur dazu angewiesen, den Wartungsintervall-Timer einzustellen. Wenn dieser Timer eingestellt ist, wird 28 Tage vor der fälligen Wartung des Heizungskessels visuelles hörbares Warnsignal ausgegeben. Dieses Warnsignal wird jeden Mittag wiederholt. -
Seite 27: Vollständiges Rücksetzen Aller Systemeinstellungen
Vollständiges Rücksetzen aller Systemeinstellungen Wenn das Gerät vollständig zurückgesetzt werden muss (einschließlich Datum und Uhrzeit), befolgen Sie unten stehende Anweisungen. Halten Sie die Tasten +1HR und MAN an der linken Seite des Geräts gedrückt. +1HR +1HR Halten Sie die Taste RESET drei Sekunden lang gedrückt. Lassen Sie die Taste RESET los. -
Seite 28: Fehler-Checkliste
Fehler-Checkliste Kein Warmwasser Prüfen Sie das TS715-Programmgerät. Stellen Sie sicher, dass das Gerät auf ON steht. 1 Leuchtet die rote Anzeige? Nein Prüfen Sie die Sicherung der Hausinstallation. Prüfen Sie den Speicherthermostat. Stellen Sie ihn auf 60 °C ein. 2 Ist der Thermostat auf 60 °C eingestellt? Nein Prüfen Sie den Kessel. -
Seite 32: Kontaktinformationen
Wenn Sie Probleme mit Ihrer Heizungssteuerung haben ... Besuchen Sie unsere Website: www.danfoss-randall.co.uk Senden Sie eine E-Mail an unsere Technikabteilung: drl_technical@danfoss.com Danfoss Randall Ltd Ampthill Road Bedford MK42 9ER Tel: 01234 364621 Fax: 01234 219705 Part No 38070 German 05/09...
