Teufel AC 8500 SM Aufbauanleitung

Wandhalter AC 8500 SM
A ufbauanleitung
S tückliste
. eine Wandplatte (1) mit schwenkbarer Boxenaufnahme (2)
. drei Befestigungsriegel (3) unterschiedlicher Längen
. zwei Feststellmuttern (4) mit lösbaren Konterschrauben (4a)
. vier Kreuzschlitzschrauben (5) mit Wanddübeln (5a)
1. Montieren Sie die Wandplatte (1) mithilfe der vier Wanddübel (5a) mit Kreuzschlitzschrauben (5)
senkrecht oder waagerecht an der gewünschten Position. Beachten Sie die Sicherheitshinweise! *

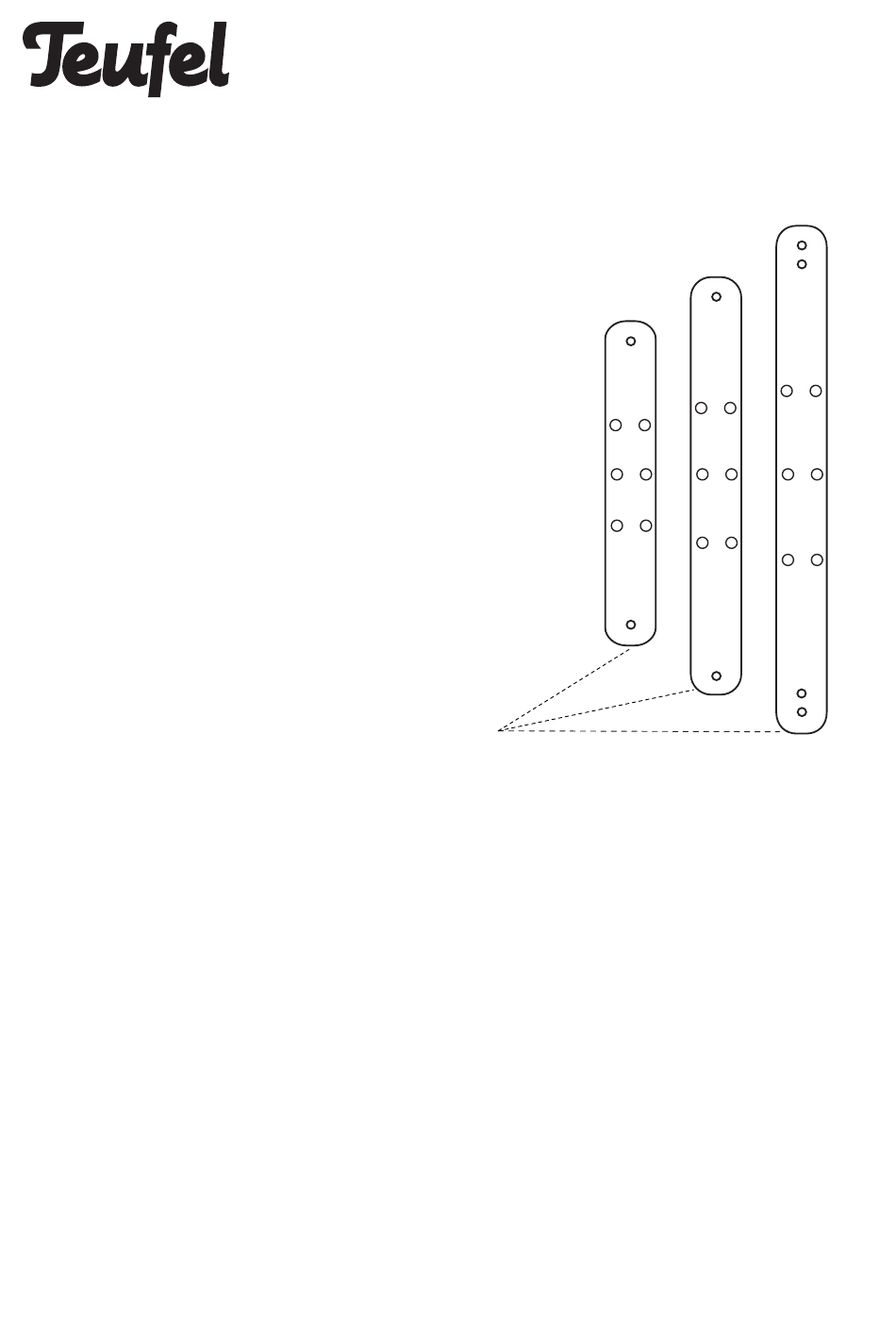

Bitte folgen Sie genau der Zeichnung: bei den drei Löcherpaaren der Boxenaufnahme müssen
sich die runden Aussparungen oben befinden.
2. Lösen Sie die Konterschrauben (4a) aus den Feststellmuttern (4).
3. Wählen Sie den - für den zu montierenden Lautsprechertyp passenden - Befestigungsriegel (3)
aus. Montieren diesen - mit den Metallknöpfen (3a) nach aussen weisend - mithilfe der beiden
Feststellmuttern (4) an den beiden Befestigungsbügeln auf der Rückseite des Lautsprechers (7).
4. Entsprechend der gewünschten Befestigungshöhe wählen Sie eins von drei möglichen
Metallknopfpaaren aus und stecken dieses - entsprechend des gewünschten Befestigungswinkels -
in eins von drei möglichen Bohrungspaaren auf der schwenkbaren Boxenaufnahme (2).
Sie fixieren die Box indem Sie sie nach unten schieben.
