Mastervolt MasterBus-Combi Interface Betriebsanleitung
Inhaltsverzeichnis
USERS MANUAL / GEBRUIKERSHANDLEIDING / BETRIEBSANLEITING
MANUEL D'UTILISATION / MANUAL DE UTILIZACION / INSTRUZIONI

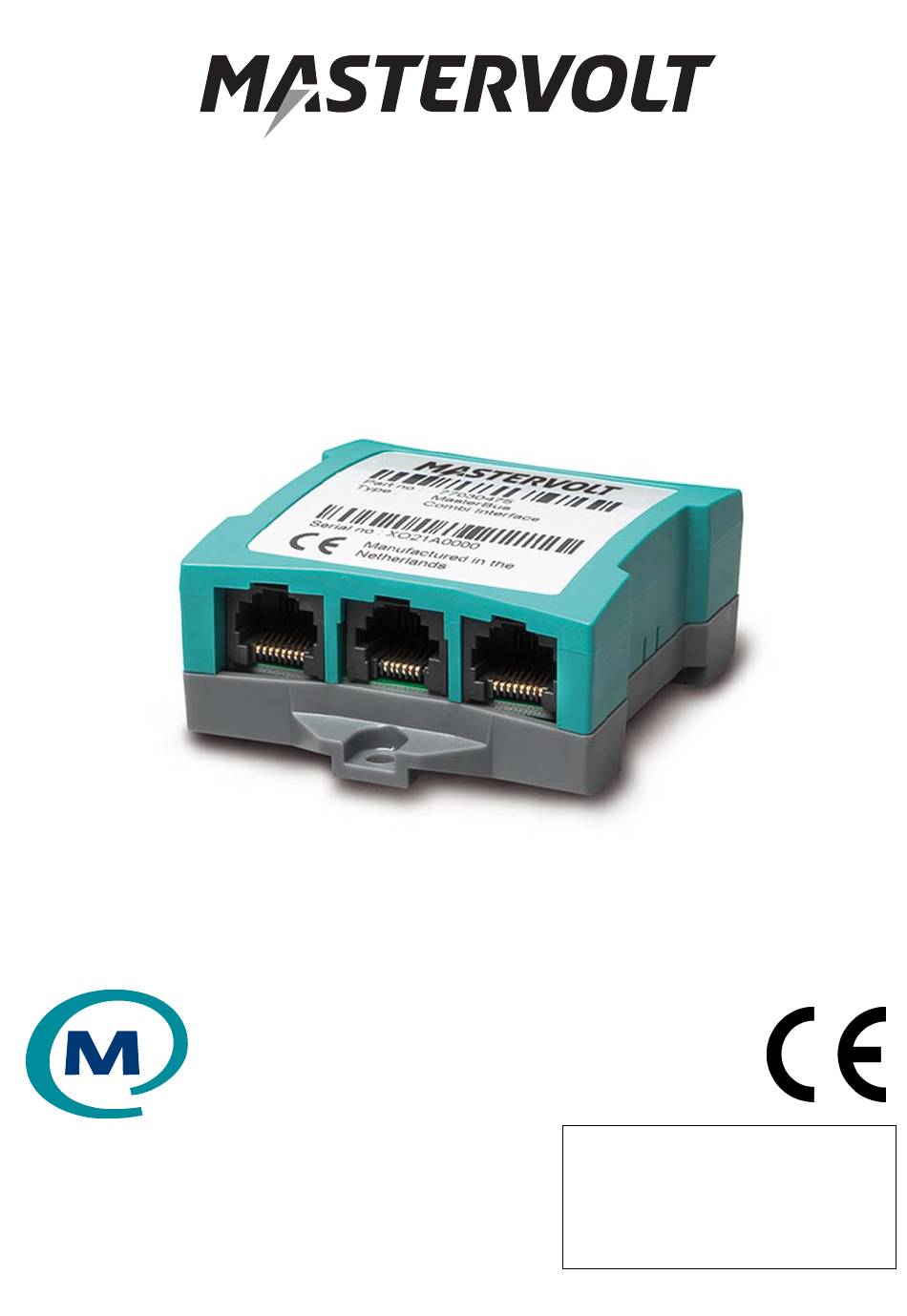

MasterBus – Combi Interface
Schnittstelle zwischen Mass Combi und MasterBus-Netzwerk
MASTERVOLT
Snijdersbergweg 93,
1105 AN Amsterdam
Niederlande
Tel.: +31-20-3422100
Fax.: +31-20-6971006
www.mastervolt.com
ENGLISH:
NEDERLANDS:
DEUTSCH:
FRANÇAIS:
CASTELLANO:
ITALIANO:
Copyright © 2015 Mastervolt, 10000009450/00 - Februar 2015
PAGE 1
PAGINA 13
SEITE 25
PAGINA 37
PÁGINA 49
PÁGINA 61
Inhaltsverzeichnis
Inhaltszusammenfassung für Mastervolt MasterBus-Combi Interface
- Seite 1 Schnittstelle zwischen Mass Combi und MasterBus-Netzwerk ENGLISH: PAGE 1 MASTERVOLT NEDERLANDS: PAGINA 13 Snijdersbergweg 93, DEUTSCH: SEITE 25 1105 AN Amsterdam FRANÇAIS: PAGINA 37 Niederlande CASTELLANO: PÁGINA 49 Tel.: +31-20-3422100 ITALIANO: PÁGINA 61 Fax.: +31-20-6971006 Copyright © 2015 Mastervolt, 10000009450/00 - Februar 2015 www.mastervolt.com...
-
Seite 2: Inhaltsverzeichnis
EG-KONFORMITÄTSERKLÄRUNG ......................35 1 ALLGEMEINE INFORMATIONEN ANWENDUNG DIESER GARANTIEBESTIMMUNGEN BETRIEBSANLEITUNG Übereinstimmung mit den jeweils geltenden gesetzlichen Copyright © 2015 Mastervolt. Alle Rechte vorbehalten. Normen und Bestimmungen gefertigt wurde. Werden die Vervielfältigung, Übertragung, Verteilung oder in dieser Betriebsanleitung angegebenen Vorschriften, Speicherung der Inhalte dieses Dokuments in jedweder Anleitungen und Bestimmungen nicht eingehalten, können... -
Seite 3: Masterbus
Generators, sobald die Batterien einen niedrigen betrieben werden können. Ladezustand aufweisen. Für die direkte Kommunikation zwischen dem MasterBus- Netzwerk und einem Produkt, das nicht von Mastervolt MasterBus verringert die Komplexität elektrischer Anlagen stammt, wird die Modbus-Schnittstelle empfohlen. durch die Verwendung von UTP-Verbindungskabeln. Alle Anlagenkomponenten werden einfach in einer Kette VORSICHT: Schließen Sie auf keinen Fall ein... -
Seite 4: Betrieb
BETRIEB 4 BETRIEB Das MasterBus–Combi Interface verbindet den Mass Combi mit dem MasterBus- Netzwerk. Dies ermöglicht dessen Überwachung und Konfiguration mit einem MasterView-Anzeigegerät oder über die MasterAdjust -Software. Dieses Kapitel enthält eine Übersicht über die MasterBus- Funktionen, die mit Ihrem Gerät verfügbar sind MASTERBUS: ÜBERWACHUNG UND PROGRAMMIERUNG DES MASS COMBI 4.1.1 Monitoring (Überwachung) - Seite 5 BETRIEB 4.1.2 Configuration (Konfiguration) Die im Folgenden aufgeführten Parameter können durch das MasterBus-Netz mit Hilfe eines Fernbedienungspanels oder einer Schnittstelle, die an einen PC mit MasterAdjust-Software angeschlossen ist, geändert werden. Nähere Angaben erhalten Sie in der entsprechenden Betriebsanleitung. Wert Bedeutung Werkseinstellung Einstellbarer Bereich...
-
Seite 6: Ereignisse (Events)
BETRIEB Wert Bedeutung Werkseinstellung Einstellbarer Bereich DC Alarmverz. DC-Alarm-Verzögerungszeit (Siehe Abschnitt 3.6 der 30 Sek 1-255 Sek Betriebsanleitung des Mass Combi) Alle Fehler Alarmfunktion wird durch alle Fehler ausgelöst Aus, Ein Batteriespannung Alarmfunktion wird durch Fehler der Batteriespannung Aus, Ein ausgelöst AC output Alarmfunktion wird durch Fehler der AC-... -
Seite 7: Liste Der Ereignisbefehle (Event Commands)
BETRIEB 4.1.4 Liste der Ereignisquellen (Event Sources) Im Folgenden erhalten Sie die Liste der Ereignisquellen des Mass Combi. Diese Ereignisquellen können dazu verwendet werden, einen Ereignisbefehl und eine Ereignismaßnahme bei einem anderen Gerät auszulösen, das an den MasterBus angeschlossen ist. Ereignisquelle Beschreibung Deaktiviert... -
Seite 8: Übersicht Der Betriebsarten Und -Zuständen
* Diese Teile sind standardmäßig in der Lieferung des MasterBus - Combi Interface Mastervolt hält ein breit gefächertes Sortiment an Produkten für Ihre elektrische Anlage bereit, einschließlich eines umfassenden Programms an Komponenten für Ihr MasterBus-Netzwerk. Einen vollständigen Überblick über alle unsere Produkte erhalten Sie unter mastervolt.com. -
Seite 9: Fehlersuche Und -Behebung
FEHLERSUCHE UND -BEHEBUNG 6 FEHLERSUCHE UND -BEHEBUNG Wenden Sie sich an Ihre örtliche Mastervolt-Fachwerkstatt, wenn Sie ein Problem nicht mithilfe der nachstehenden Fehlerbehebungstabelle lösen können. Eine umfassende Liste der Mastervolt-Servicewerkstätten finden Sie unter mastervolt.com Fehler Mögliche Ursache Abhilfe Es ist keine Es ist kein MasterBus-Gerät mit Fähigkeit zur... -
Seite 10: Technische Daten
Betriebsanleitung Funktion des Geräts: Kommunikationsschnittstelle zwischen dem Mass Combi und dem MasterBus- Netzwerk. Kompatibel mit: Mass Combi Hersteller: Mastervolt Amsterdam, Niederlande Fähigkeit zur Stromversorgung des MasterBus-Netzwerks: Leistungsaufnahme: 144 mW Gewicht: Ca. 80 gr Schutzgrad: IP 21 Abmessungen Siehe Abschnitt 7.2 ABMESSUNGEN UND ANSCHLÜSSE... -
Seite 11: Eg-Konformitätserklärung
EG-KONFORMITÄTSERKLÄRUNG 8 EG-KONFORMITÄTSERKLÄRUNG Wir, Hersteller Mastervolt Anschrift Snijdersbergweg 93 1105 AN Amsterdam Niederlande erklären in alleiniger Verantwortung, dass Produkt 77030475 MasterBus – Combi Interface mit den folgenden EG-Bestimmungen übereinstimmt: 2004/108/EC (EMC Richtlinie); es wurden die folgenden harmonisierten Normen zugrunde gelegt: ... - Seite 12 Snijdersbergweg 93, 1105 AN Amsterdam, Niederlande Tel : + 31-20-3422100 Fax : + 31-20-6971006 Email : info@mastervolt.com...
