Technisches Handbuch

Werbung

Inhaltsverzeichnis
loading

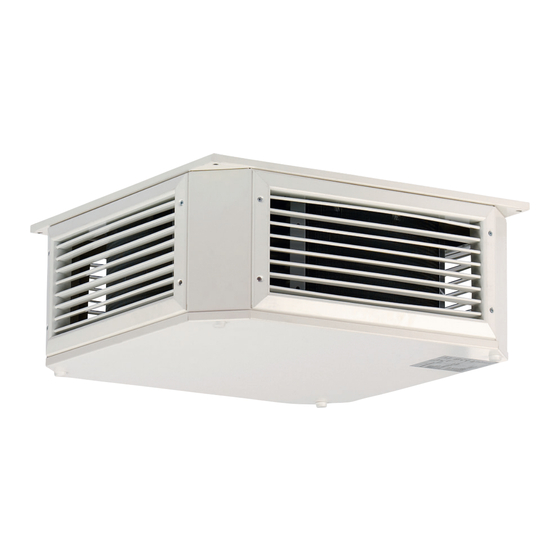

Inhaltszusammenfassung für Mark TANNER FBA ultra

  • Seite 1 Technisches Handbuch...
  • Seite 3: Inhaltsverzeichnis

    Deckenluftgeräte FBA Ultra zum Heizen und Kühlen Technische Daten Kondensatpumpe Elektrischer Anschluss Kondensatpumpe Montage Inbetriebnahme Wartung Wartung Gewährleistung Motor Wärmeaustauscher Luftfilter Außerbetriebsetzung - Demontage 10.1 Außerbetriebsetzung 10.2 Demontage Tanner FBA 10.3 Demontage Tanner FBA Ultra 10.4 Demontage Tanner FBA-K Ultra 10.5 Abbau und Entsorgung...
  • Seite 4: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Es handelt sich um einen Deckenluftheizer zur Belüftung und Klimatisierung von: • Büroräumen • Versammlungs- und Ausstellungsräumen • Aufenthaltsräumen • Gewerbe- und Produktionsbetrieben • Gewächshäusern • Verkaufsräumen, Supermärkten, Einkaufszentren mit Raumhöhen von ca. 2,5 bis 5 m. Die FB-A Geräte sind geeignet zur: Förderung von Luft, welche: •...
  • Seite 5: Sicherheit

    Sicherheit Das mit der • Montage • Inbetriebnahme • Wartung beauftragte Fachpersonal ist vor Aufnahme der Tätigkeit auf die Beachtung dieser Betriebsanleitung hinzuweisen. Nichtbeachtung der Betriebsanleitung kann zur Gefährdung der mit den Arbeiten beauftragten Personen sowie Funktionsmängel am Gerät zur Folge haben. Achtung! Tätigkeiten am FB-A Gerät dürfen erst aufgenommen bzw.
  • Seite 6: Warenannahme

    Warenannahme 3.1 Transportschäden In Gegenwart des Fahrers die Ware auspacken und an Hand unseres Lieferscheines auf Vollständigkeit und Beschädigung prüfen. Transportschäden müssen vom Spediteur quittiert werden! (Datum und Unterschrift) Eine nachträgliche Reklamation wird von den Speditions-Versicherungen abgelehnt. 3.2 Hinweis zur Einwegverpackung Es handelt sich um eine reine Transportverpackung.
  • Seite 7: Anbau Von Saugseitigem Zubehör

    4.2 Anbau von saugseitigem Zubehör Am FBA-Gerät können saugseitig Zubehörteile montiert werden. Hierfür ist ein Zwischenrahmen erforderlich. Verbindung der Geräteteile: An ein Rahmenprofil je Verbindungsflansch ist ein Dichtstreifen 8 x 3 mm anzukleben: 1 = Blechschraube 6,3 x 13 2 = Sechskantschraube M 6 x 16 mit Unterlegscheibe, Federring und Mutter z.B.
  • Seite 8: Anschlussleitungen

    4.5 Anschlussleitungen Anschlussstutzen nicht verdrehen! (Führt zur Zerstörung des Wärmeaustauschers. Kein Garantieersatz.) Bei Anbringen der Heizmittelzuleitungen durch Muffen oder Schraubflansche am Vor- und Rücklauf des Wärmeaustauschers mit geeignetem Werkzeug (Rohrzange) am Anschlussstutzen gegenhalten. Vor dem Wärmeaustauscher zweckmäßigerweise Absperrschieber anordnen für spätere Revisionsarbeiten. Schutzkappen von den Anschlussrohren entfernen.
  • Seite 9: Elektroanschlüsse

    Elektroanschlüsse Parallelschaltung von FB-A Geräten Schaltgerät 670 - 671 Schaltgeräte 685/52-54 E 9adrig 5adrig 9adrig 9adrig 5adrig 5adrig Lüftermotor 1 TK=Thermokontakt Lüftermotor 2 o. X TK=Thermokontakt Lüftermotor 1 TK=Thermokontakt Lüftermotor 2 o. X TK=Thermokontakt Schaltgeräte 685/55-58D 683/56D / 58D Klemmdose und Verkabelung bauseits! Achtung! Die maximale Anzahl von Lüftermotoren an einem Schaltgerät sind 7adrig...
  • Seite 10: Schaltgeräte

    Maximale Anzahl von FB-A Geräten an einem Schaltgerät Schaltgerät FBA 601 FBA 701 FBA 801 FBA 603 FBA 703 FBA 803 685 / 52E 685 / 53E 685 / 54E 685 / 55D 685 / 56D 685 / 57D 685 / 58D Schaltgeräte Schaltgerät, 2 Drehzahlen 400V (Motor 001) 9adrig...
  • Seite 11 5-Stufen Schaltgerät, 5 Drehzahlen 400V (Motor 001) 5adrig Einspeisung Vorsicherungen bauseits FS=Frostschutzthermostat RT=Raumthermostat TK=Thermokontakt 5-Stufen Schaltgerät, 5 Drehzahlen 230V (Motor 003) 685/52-53E 250 V AC 250 V AC max. 2A max. 1A RT=Raumthermostat 3adrig TK=Thermokontakt Einspeisung Vorsicherungen bauseits 685/54E 250 V AC 250 V AC max.
  • Seite 12 Schaltgeräte mit Stellmotor stetig 515 Schaltgeräte mit Stellmotor AUF / ZU 517 685 / 55-58 D N L-- 685 / 55-58 D 14 12 11 685 / 52-53 E Schaltgerät Schaltgerät 685 / 52-53 E 14 12 11 Stellung“0“ Stellung“0“ Stellmotor 685 / 54 E Stellmotor...
  • Seite 13: Inbetriebnahme

    Inbetriebnahme Es gilt die auf dem Typenschild angegebene Nennspannung. Drehstrommotoren, die für eine Nennspannung von 400 V ausgelegt sind, können entsprechend DIN / IEC 38 im Bereich 400 V + 6 / - 10 %, Einphasenwechselstrommotoren 230 V im Bereich 230 V + 6 / - 10 % eingesetzt werden. Anschlusskabel aus EVA-Aethylen-Vinylacetat-Schlauchleitung 4 GJ1 nach VDE 0208 / 3.69.
  • Seite 14 Arbeiten an elektrischen Anlagen dürfen nur von einer Elektro-Fachkraft ausgeführt werden. • An jedem Gerät muss ein Reparaturschalter angebracht werden, um den Antriebsmotor bei Wartungsarbeiten allpolig spannungslos abschalten zu können. • Motoren nur bei geöffneten Ausblasjalousien und Motorschutzjalousien in Betrieb setzen. •...
  • Seite 15: Kühlbetrieb

    Kühlbetrieb 8.1 Deckenluftgeräte FB-A-K Ultra zum Heizen und Kühlen Die Deckenumluftgeräte FB-A-K Ultra 630, 730 und 830 sind auch für Kühlbetrieb geeignet. Zu diesem Zweck werden die Geräte mit einer zusätzlichen Kondensatwanne [1] aunterhalb des Registers und einer Kondensatpumpe [2] ausgerüstet. Die Geräte sind komplett verschlaucht und elektrisch verdrahtet.
  • Seite 16: Elektrischer Anschluss Kondensatpumpe

    8.3 Elektrischer Anschluss Kondensatpumpen Motor 001 Motor 001 Schwimmer Schwimmer 2 Drehzahlen, mit Reparaturschalter 2 Drehzahlen, mit Reparaturschalter Niveauschalter Not-Aus 50 VA ohmsche Last (Alarm) 250 V Y - Schaltung: niedrige Drehzahl Y - Schaltung: niedrige Drehzahl Kondensatpumpe ∆ - Schaltung: hohe Drehzahl ∆...
  • Seite 17: Motor

    Außerdem werden für RLT-Anlagen vom Gesetzgeber regelmäßige Wartungen vorgeschrieben: • VDI 6022 - Hygienische Anforderungen an Raumlufttechnische Anlagen • VDI 3801 - Betreiben von Raumlufttechnischen Anlagen • VDMA 24186 - Leistungsprogramm für die Wartung von lufttechnischen und anderen technischen Ausrüstungen in Gebäuden; Lufttechnische Geräte und Anlagen •...
  • Seite 18: Demontage Tanner Fba

    Pos. 4 (4 x) und Pos. 3 (3 x) entfernen, bei Bedarf Schrauben Pos. 1 (3x) lösen und Schutzgitter mit dem Motor abheben. 9. Wärmeaustauscher nach oben aus dem Gehäuse ziehen. 10. Außenverkleidungshälften durch vertikales Verschieben einer Hälfte trennen. 10.3 Demontage Tanner FBA Ultra 1. Hauptschalter ausschalten und verriegeln. 2. Elektrische Zuleitung und elektrischen Anschluss im Klemmkasten „K“ lösen.
  • Seite 19: Demontage Tanner Fba-K Ultra

    10.4 Demontage FBA-K Ultra 1. Hauptschalter ausschalten und verriegeln. 2. Elektrische Zuleitung und elektrischen Anschluss im Klemmkasten „K“ lösen. 3. Warmwasser Vor- und Rücklauf absperren. 4. Kondensatschlauch lösen. 5. Heizmittelanschlüsse demontieren. 6. Deckenbefestigungsschrauben ausdrehen und Gerät abnehmen. 7. Gitter links und rechts von Pumpe aushängen. 8.
