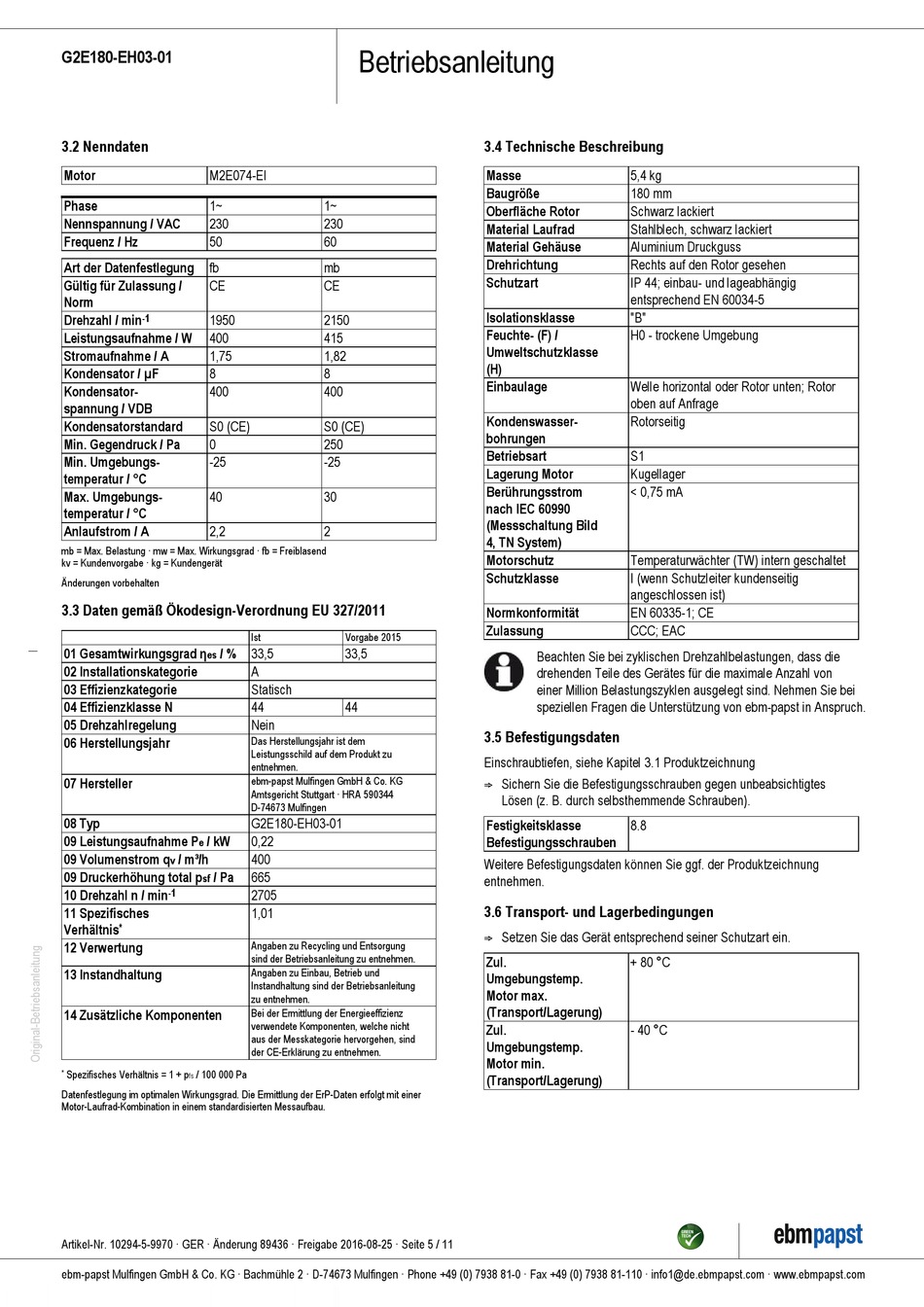

G2E180-EH03-01
3.2 Nenndaten
Motor
M2E074-EI
Phase
1~
Nennspannung / VAC
230
Frequenz / Hz
50
Art der Datenfestlegung
fb
Gültig für Zulassung /
CE
Norm
Drehzahl / min
-1
1950
Leistungsaufnahme / W
400
Stromaufnahme / A
1,75
Kondensator / µF
8
Kondensator-
400
spannung / VDB
Kondensatorstandard
S0 (CE)
Min. Gegendruck / Pa
0
Min. Umgebungs-
-25
temperatur / °C
Max. Umgebungs-
40
temperatur / °C
Anlaufstrom / A
2,2
mb = Max. Belastung · mw = Max. Wirkungsgrad · fb = Freiblasend
kv = Kundenvorgabe · kg = Kundengerät
Änderungen vorbehalten
3.3 Daten gemäß Ökodesign-Verordnung EU 327/2011
01 Gesamtwirkungsgrad η
/ % 33,5
es
02 Installationskategorie
03 Effizienzkategorie
04 Effizienzklasse N
05 Drehzahlregelung
06 Herstellungsjahr
07 Hersteller
08 Typ
09 Leistungsaufnahme P
/ kW
e
09 Volumenstrom q
/ m³/h
v
09 Druckerhöhung total p
/ Pa
sf
-1
10 Drehzahl n / min
11 Spezifisches
Verhältnis
*
12 Verwertung
13 Instandhaltung
14 Zusätzliche Komponenten
*
Spezifisches Verhältnis = 1 + p
/ 100 000 Pa
fs
Datenfestlegung im optimalen Wirkungsgrad. Die Ermittlung der ErP-Daten erfolgt mit einer
Motor-Laufrad-Kombination in einem standardisierten Messaufbau.
Artikel-Nr. 10294-5-9970 · GER · Änderung 89436 · Freigabe 2016-08-25 · Seite 5 / 11
ebm-papst Mulfingen GmbH & Co. KG · Bachmühle 2 · D-74673 Mulfingen · Phone +49 (0) 7938 81-0 · Fax +49 (0) 7938 81-110 · info1@de.ebmpapst.com · www.ebmpapst.com
Betriebsanleitung
1~
230
60
mb
CE
2150
415
1,82
8
400
S0 (CE)
250
-25
30
2
Ist
Vorgabe 2015
33,5
A
Statisch
44
44
Nein
Das Herstellungsjahr ist dem
Leistungsschild auf dem Produkt zu
entnehmen.
ebm-papst Mulfingen GmbH & Co. KG
Amtsgericht Stuttgart · HRA 590344
D-74673 Mulfingen
G2E180-EH03-01
0,22
400
665
2705
1,01
Angaben zu Recycling und Entsorgung
sind der Betriebsanleitung zu entnehmen.
Angaben zu Einbau, Betrieb und
Instandhaltung sind der Betriebsanleitung
zu entnehmen.
Bei der Ermittlung der Energieeffizienz
verwendete Komponenten, welche nicht
aus der Messkategorie hervorgehen, sind
der CE-Erklärung zu entnehmen.
3.4 Technische Beschreibung
Masse
5,4 kg
Baugröße
180 mm
Oberfläche Rotor
Schwarz lackiert
Material Laufrad
Stahlblech, schwarz lackiert
Material Gehäuse
Aluminium Druckguss
Drehrichtung
Rechts auf den Rotor gesehen
Schutzart
IP 44; einbau- und lageabhängig
entsprechend EN 60034-5
Isolationsklasse
"B"
Feuchte- (F) /
H0 - trockene Umgebung
Umweltschutzklasse
(H)
Einbaulage
Welle horizontal oder Rotor unten; Rotor
oben auf Anfrage
Kondenswasser-
Rotorseitig
bohrungen
Betriebsart
S1
Lagerung Motor
Kugellager
Berührungsstrom
< 0,75 mA
nach IEC 60990
(Messschaltung Bild
4, TN System)
Motorschutz
Temperaturwächter (TW) intern geschaltet
Schutzklasse
I (wenn Schutzleiter kundenseitig
angeschlossen ist)
Normkonformität
EN 60335-1; CE
Zulassung
CCC; EAC
Beachten Sie bei zyklischen Drehzahlbelastungen, dass die
drehenden Teile des Gerätes für die maximale Anzahl von
einer Million Belastungszyklen ausgelegt sind. Nehmen Sie bei
speziellen Fragen die Unterstützung von ebm-papst in Anspruch.
3.5 Befestigungsdaten
Einschraubtiefen, siehe Kapitel 3.1 Produktzeichnung
; Sichern Sie die Befestigungsschrauben gegen unbeabsichtigtes
Lösen (z. B. durch selbsthemmende Schrauben).
Festigkeitsklasse
8.8
Befestigungsschrauben
Weitere Befestigungsdaten können Sie ggf. der Produktzeichnung
entnehmen.
3.6 Transport- und Lagerbedingungen
; Setzen Sie das Gerät entsprechend seiner Schutzart ein.
Zul.
+ 80 °C
Umgebungstemp.
Motor max.
(Transport/Lagerung)
Zul.
- 40 °C
Umgebungstemp.
Motor min.
(Transport/Lagerung)
