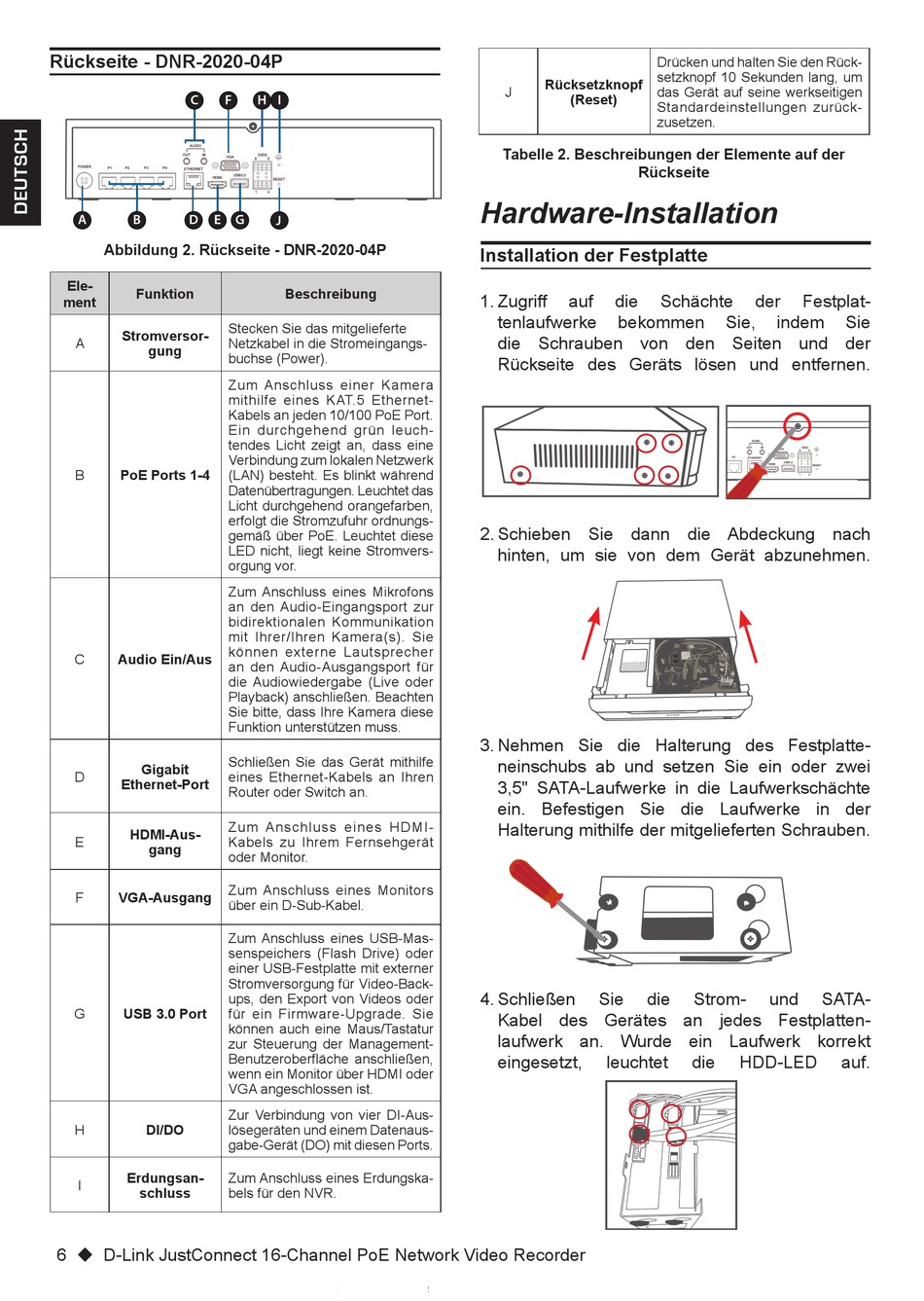

Rückseite - DNR-2020-04P
C
A B D E
Abbildung 2. Rückseite - DNR-2020-04P
Ele-
Funktion
ment
Stromversor-
A
gung
B PoE Ports 1-4
C Audio Ein/Aus
Gigabit
D
Ethernet-Port
HDMI-Aus-
E
gang
F VGA-Ausgang
G USB 3.0 Port
H DI/DO
Erdungsan-
I
schluss
6  D-Link JustConnect 16-Channel PoE Network Video Recorder
F H I
G
J
Beschreibung
Stecken Sie das mitgelieferte
Netzkabel in die Stromeingangs-
buchse (Power).
Zum Anschluss einer Kamera
mithilfe eines KAT.5 Ethernet-
Kabels an jeden 10/100 PoE Port.
Ein durchgehend grün leuch-
tendes Licht zeigt an, dass eine
Verbindung zum lokalen Netzwerk
(LAN) besteht. Es blinkt während
Datenübertragungen. Leuchtet das
Licht durchgehend orangefarben,
erfolgt die Stromzufuhr ordnungs-
gemäß über PoE. Leuchtet diese
LED nicht, liegt keine Stromvers-
orgung vor.
Zum Anschluss eines Mikrofons
an den Audio-Eingangsport zur
bidirektionalen Kommunikation
mit Ihrer/Ihren Kamera(s). Sie
können externe Lautsprecher
an den Audio-Ausgangsport für
die Audiowiedergabe (Live oder
Playback) anschließen. Beachten
Sie bitte, dass Ihre Kamera diese
Funktion unterstützen muss.
Schließen Sie das Gerät mithilfe
eines Ethernet-Kabels an Ihren
Router oder Switch an.
Zum Anschluss eines HDMI-
Kabels zu Ihrem Fernsehgerät
oder Monitor.
Zum Anschluss eines Monitors
über ein D-Sub-Kabel.
Zum Anschluss eines USB-Mas-
senspeichers (Flash Drive) oder
einer USB-Festplatte mit externer
Stromversorgung für Video-Back-
ups, den Export von Videos oder
für ein Firmware-Upgrade. Sie
können auch eine Maus/Tastatur
zur Steuerung der Management-
Benutzeroberfläche anschließen,
wenn ein Monitor über HDMI oder
VGA angeschlossen ist.
Zur Verbindung von vier DI-Aus-
lösegeräten und einem Datenaus-
gabe-Gerät (DO) mit diesen Ports.
Zum Anschluss eines Erdungska-
bels für den NVR.
Rücksetzknopf
J
(Reset)
Tabelle 2. Beschreibungen der Elemente auf der
Rückseite
Hardware-Installation
Installation der Festplatte
1. Zugriff auf die
tenlaufwerke bekommen
die Schrauben von den Seiten und der
Rückseite des Geräts lösen und entfernen.
2. Schieben Sie dann die Abdeckung nach
hinten, um sie von dem Gerät abzunehmen.
3. Nehmen Sie die Halterung des Festplatte-
neinschubs ab und setzen Sie ein oder zwei
3,5" SATA-Laufwerke in die Laufwerkschächte
ein. Befestigen Sie die Laufwerke in der
Halterung mithilfe der mitgelieferten Schrauben.
4. Schließen Sie die
Kabel des Gerätes an jedes Festplatten-
laufwerk an. Wurde ein Laufwerk korrekt
eingesetzt, leuchtet
Drücken und halten Sie den Rück-
setzknopf 10 Sekunden lang, um
das Gerät auf seine werkseitigen
Standardeinstellungen zurück-
zusetzen.
Schächte der Festplat-
Sie, indem
Strom- und SATA-
die HDD-LED
Sie
auf.
