Natterer Torcster ECO V2 ProgCard Anleitung

Stand: 01.06.2015
Torcster ECO V2 ProgCard
Artikel Nr.: 191989

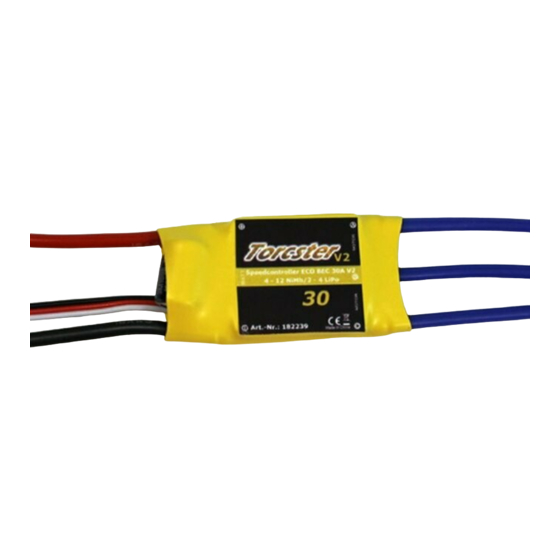

Programmierung eines Torcster Speedcontroller ECO V2.x mit der Programmierkarte

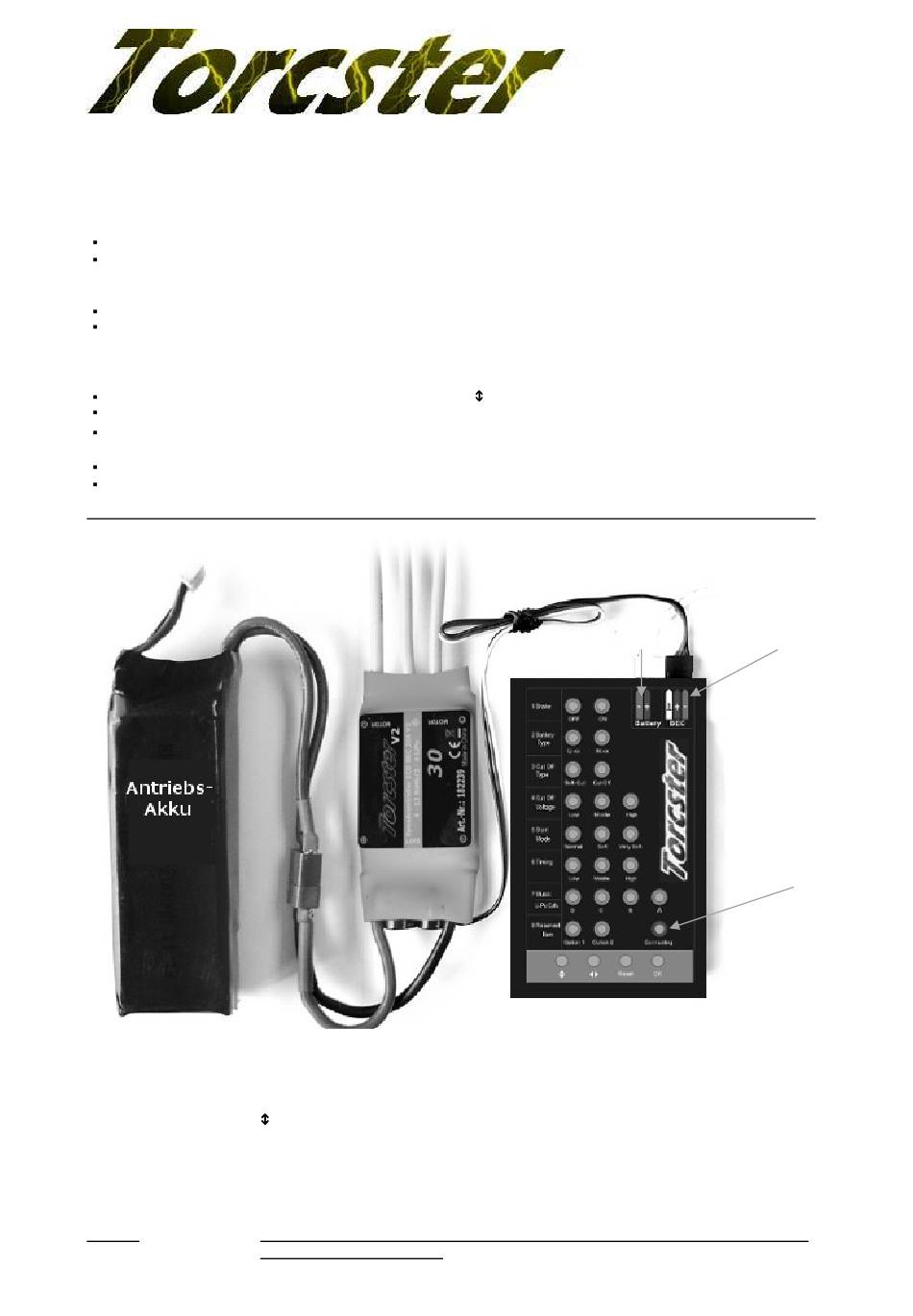

Verbinden Sie den Torcster Regler mit dem Motor.
Verbinden Sie das Empfängeranschlußkabel des Torcster Reglers mit dem Regleranschluss (1) der Programmierkarte. Bei einem
Regler ohne BEC ist die Verwendung eines externen Akkus ( 5,0 – 6,3V) am Anschluss (2) des Reglers erforderlich (auf richtige
Polung achten).
Schließen Sie den Antriebsakku an den Regler an.
2 Sekunden nach Anschluss des Reglers bzw. des Akkus werden die Einstellungen des Reglers ausgelesen und durch die leuchtenden
LED dargestellt. Die Programmierkarte ist jetzt Betriebsbereit,.
Änderung einer Einstellung
Auswahl der Programmierebene durch Drücken der Funktionstaste
Auswahl der Programmfunktion mit Funktionstaste
Die Programmierung der/des eingestellten Werte(s) erfolgt durch Betätigen der Funktionstaste OK, die Übernahme des Wertes in den
Regler wird durch Aufleuchten der blauen LED Connecting (3) signalisiert.
Mit Druck auf die Tasten Reset und OK wird der Regler auf die Werkseinstellung programmiert (s. Anleitung Regler)
Stecken Sie den Akku ab und entfernen Sie die Programmierkarte.
Beachten Sie bitte: Nach erfolgter/geänderter Programmierung sollte vor dem nächsten Flug einen Testlauf durchgeführt werden!
1 Regler-Anschluss
2 Akku-Anschluss
3 LED-Anzeige
Funktionstasten:
Achtung:
   
Anschluss des Reglers (auf richtige Polung achten).
Bei Verwendung eines Reglers ohne BEC (z.B. Opto-Regler) muss hier ein Akku mit einer
Spannung von 4,8V (Empfänger-Akku) angeschlossen werden (auf richtige Polung achten).
Aufleuchten bedeutet Übergabe der Einstellungen an den Regler.
: Auswahl der Programmierebene durch Drücken der Funktionstaste.
: Auswahl der Programmfunktion durch Betätigen der Funktionstaste
   
Reset: Durch Drücken der RESET- und der OK-Taste werden die Werkseinstellungen des Reglers geladen
und programmiert.
OK: Durch das Drücken der Taste OK werden die Änderungen im Regler abgespeichert. Der erfolgte
Speichervorgang wird durch blinken der blauen LED (3) signalisiert.
Nach dem Reset des Reglers ist der Punkt „Erste Inbetriebnahme, Programmierung des Gasweges
auf den Sender" durchzuführen!
2
1
3
.
