INSTALLATION GUIDE
AXIS P8221 Network I/O Audio Module
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Axis P8221

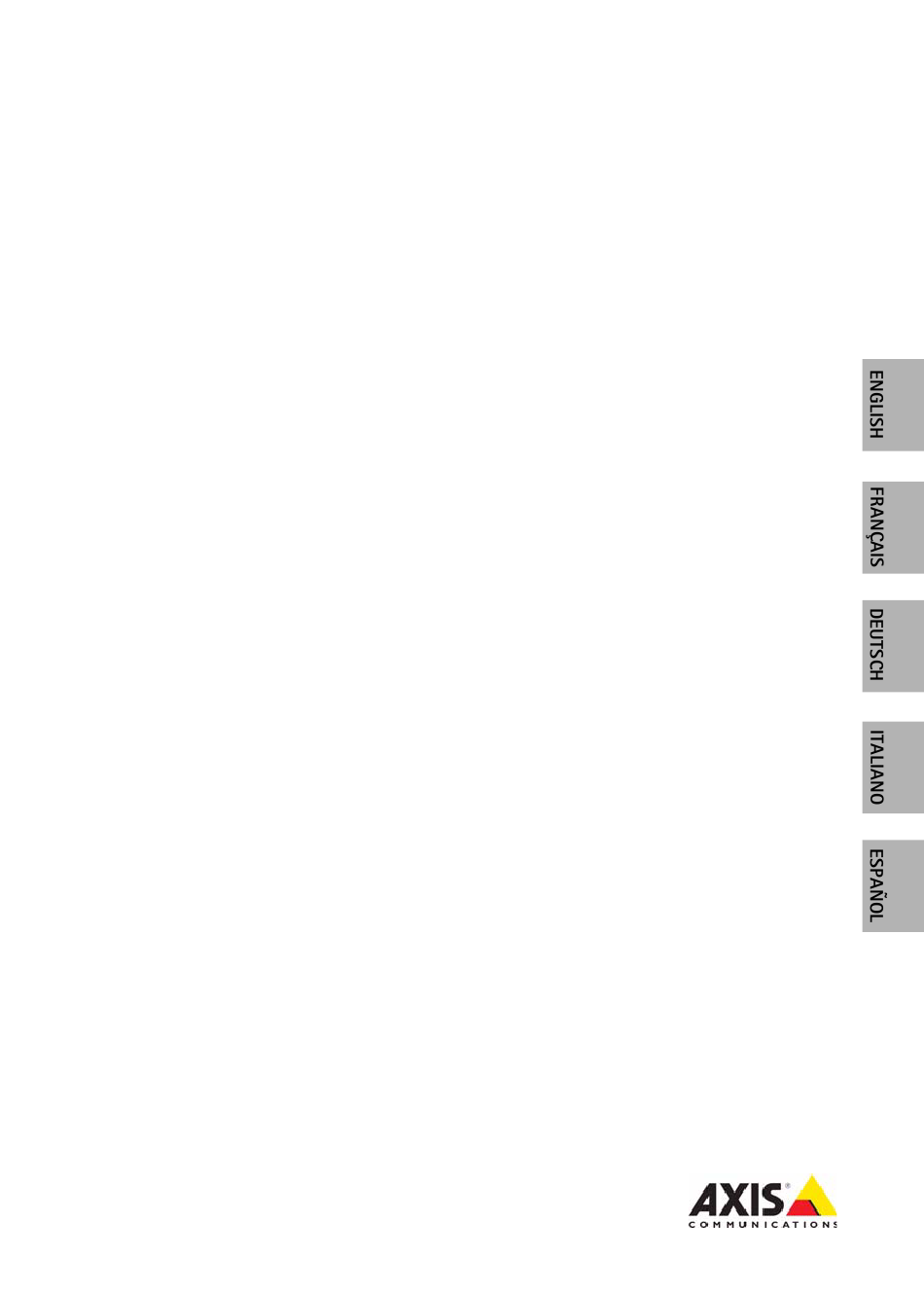

  • Seite 1 INSTALLATION GUIDE AXIS P8221 Network I/O Audio Module...

  • Seite 37: Installationsschritte

    Benutzerhandbuch, das auf unserer Website unter www.axis.com zur Verfügung steht. Installationsschritte Führen Sie die folgenden Schritte aus, um das AXIS P8221 in Ihrem lokalen Netzwerk (LAN) zu installieren: 1. Prüfen Sie, ob alle in der nachfolgenden Liste aufgeführten Komponenten vorhanden sind.

  • Seite 38: Hardwareübersicht

    Seite 38 AXIS P8221 Installationsanleitung Hardwareübersicht Montagebohrung LED-Anzeigen für Mikrofonleistung, Strom, Status, Netzwerk, Mikrofonlautstärke Montagebohrung Verstärkungsregelung Audio 2: Anschlussleiste Audio 1: Audio-Ein-/Ausgang Steuertaste RS-232/485/422-Anschluss Netzwerkanschluss (mit PoE) E/A-Anschlüsse A & B Netzanschluss...

  • Seite 39: Installieren Der Hardware

    Das AXIS P8221 wird mit einem Montagesatz mit Schrauben und Dübeln geliefert, mit dem das Gerät an einer Betonwand angebracht werden kann: 1. Halten Sie das AXIS P8221 Audio-Modul an die Wand und markieren Sie die Stelle der beiden Montagebohrungen (siehe Seite 38), über die das Gerät befestigt wird.

  • Seite 40: Zuweisen Einer Ip-Adresse

    Geräten automatisch IP-Adressen zuweist. Wenn Ihr Netzwerk über keinen DHCP-Server verfügt, wird für das AXIS P8221 die Standard-IP-Adresse 192.168.0.90 verwendet. AXIS IP Utility und AXIS Camera Management sind die empfohlenen Methoden zur Festlegung einer IP-Adresse unter Windows. Beide Anwendungen können unter www.axis.com/techsup heruntergeladen werden.

  • Seite 41: Axis Ip Utility - Einzelnes Gerät/Kleine Installation

    Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden. Beachten Sie, dass sich das AXIS P8221 im gleichen Netzwerksegment (d. h. physischen Subnetz) befinden muss wie der Computer, auf dem AXIS IP Utility ausgeführt wird. Automatische Erkennung 1.

  • Seite 42: Axis Camera Management - Mehrere Geräte/Große Installation

    1. Stellen Sie sicher, dass das AXIS P8221 an das Netzwerk und die Stromversorgung angeschlossen ist. 2. Starten Sie AXIS Camera Management. Wenn die AXIS P8221 im Fenster angezeigt wird, klicken Sie mit der rechten Maustaste auf den Link und wählen Sie Live View Home Page (Homepage der Live-Ansicht).
  • Seite 43 AXIS P8221 Installationsanleitung Seite 43 Zuweisen von IP-Adressen für mehrere Geräte AXIS Camera Management beschleunigt die Zuweisung von IP-Adressen an mehrere Geräte, indem IP-Adressen aus einem angegebenen Bereich vorgeschlagen werden. 1. Wählen Sie die zu konfigurierenden Geräte aus (es können auch unterschiedliche Modelle gewählt werden) und klicken Sie auf die Schaltfläche zum...

  • Seite 44: Festlegen Des Kennworts

    Um Zugriff auf das Gerät zu erhalten, muss das Kennwort für den standardmäßigen Administrator- Benutzer root festgelegt werden. Dies erfolgt über das Dialogfeld „Configure Root Password“ (Root-Kennwort konfigurieren), das beim erstmaligen Zugriff auf das AXIS P8221 angezeigt wird. Um ein Abhören der Netzwerkkommunikation während der Festlegung des Root-Kennworts zu vermeiden, können Sie diesen Vorgang über eine verschlüsselte HTTPS-Verbindung durchführen, die...
  • Seite 45 Gerät auf die Werkseinstellungen zurückgesetzt werden. Siehe Seite 53. 6. Klicken Sie ggf. auf Yes (Ja), um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Audiodatenströme in Microsoft Internet Explorer anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen.

  • Seite 46: Andere Methoden Zum Festlegen Der Ip-Adresse

    Browsers (z. B. Safari) und klicken Sie auf den Link, um auf die Webseiten des Produkts zu gelangen. Alle Ein kostenloser Service von Axis, mit dem Sie Ihr Gerät schnell AXIS Dynamic DNS und einfach installieren können. Eine Internetverbindung ohne Service HTTP-Proxyserver ist Voraussetzung.

  • Seite 47: Zuweisen Der Ip-Adresse Per Arp/Ping

    -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125 4. Stellen Sie sicher, dass das Netzwerkkabel angeschlossen ist, und starten Sie das AXIS P8221 bzw. starten Sie es erneut, indem Sie die Stromversorgung unterbrechen und wiederherstellen. Fallls Sie PoE verwenden, starten Sie das Gerät bzw. starten Sie es erneut, indem Sie das Netzwerkkabel herausziehen und wieder einstecken.
  • Seite 48 Seite 48 AXIS P8221 Installationsanleitung Geräteanschlüsse RS-232/485/422-Anschluss - 5-poliger Anschlussblock für die serielle Schnittstelle RS-232/485/ 422 zur Steuerung von Zusatzgeräten. Der Anschluss kann in den folgenden Modi verwendet werden: • 2TX/2RX RS-232-Schnittstelle (RD, TD, RTS, CTS) • Bidirektionaler RS-485-Halbduplex-Anschluss für die Datenübertragung über 2-Draht, ein kombiniertes RX/TX-Paar...
  • Seite 49 AXIS P8221 Installationsanleitung Seite 49 Audio 2: Audio-Klemmenblock-Anschluss - 5-poliger Anschlussblock für externe Audio-Geräte. Funktion Anschluss Hinweise MIC+ Mikrofon-Eingang Bietet Phantomspeisung von 48 V Gleichstrom MIC- ERDE Masse SPKR+ Lautsprecherausgang mit integriertem Verstärker 0.5 W RMS bei 10% THD, mindestens 4 Ohm SPKR- Signalverstärkung - Steuert die Mikrofonlautstärke (Audio 2).
  • Seite 50 Seite 50 AXIS P8221 Installationsanleitung E/A-Anschlüsse A und B - Wird z. B. für Ereignisauslösung undAlarmbenachrichtigung verwendet. Außer den Kontakten für eine Zusatzstromversorgung und Masse verfügt jeder E/A-Anschluss noch über 4 weitere Kontakte, die entweder als Eingang oder als Ausgang konfiguriert werden können.
  • Seite 51 AXIS P8221 Installationsanleitung Seite 51 Anschlussschaltbild Das folgende Anschlussschaltbild zeigt ein Beispiel für den Anschluss eines Zusatzgeräts an die E/A-Anschlüsse. AXIS P8221 z. B. Drucktaste 3,3 V max., 250 mA 3.3 V I/O 3 als Eingang konfiguriert I/O 4 als Ausgang konfiguriert...

  • Seite 52: Led-Anzeigen

    Seite 52 AXIS P8221 Installationsanleitung LED-Anzeigen Farbe Bedeutung Mikrofon- Grün Mikrofon-Signalstärke zwischen -20 dB und -3 dB lautstärke Gelb Mikrofon-Signalstärke zwischen -3 dB und -1 dB Mikrofon-Signalstärke über -1 dB Netzwerk Grün Leuchtet konstant bei Verbindung mit einem 100-MBit/s-Netzwerk. Blinkt bei Netzwerkaktivität.

  • Seite 53: Wiederherstellen Der Werkseitigen Standardeinstellungen

    Benutzerhandbuch. Zugriff über das Internet Nach der Installation können Sie über Ihr lokales Netzwerk (LAN) auf die AXIS P8221 zugreifen. Um auch über das Internet auf das AXIS P8221 zugreifen zu können, müssen Sie die Netzwerk-Router so konfigurieren, dass diese den entsprechenden eingehenden Datenverkehr zulassen, was üblicherweise durch Zuweisung eines bestimmten Ports geschieht.
  • Seite 91 Aviso de seguridad - Sustitución de la pila La AXIS P8221 utiliza una pila de litio CR2032 de 3,0 V como fuente de alimentación para el reloj en tiempo real interno (RTC). En condiciones normales, esta pila dura 5 años como mínimo. Si la alimentación de la pila es baja, el funcionamiento del RTC se ve afectado y se restablece después de cada arranque.
