q Das Betriebssystem starten und warten, bis Win-
dows vollständig hochgefahren ist.
w Den RC-28 an den PC anschließen, auf dem RS-BA1
1.30 oder eine neuere Version installiert sein muss.
PC
zum USB-Port
• NIEMALS den RC-28 über ein USB-Kabel eines
Drittherstellers oder über einen USB-Hub an-
schließen, da der RC-28 sonst nicht korrekt
funktioniert.
• Der RC-28 kann mit der RS-BA1 1.20 oder frü-
heren Versionen nicht benutzt werden. Die aktu-
elle Version kann von unserer Website herunter-
geladen werden:
http://www.icom.co.jp/world/index.html
Wenn der RC-28 das erste Mal an den PC ange-
schlossen wurde, zunächst warten, bis „Device
driver software installed successfully." im Dis-
play erscheint.
e Die RS-BA1-Fernsteuer-Software starten.
• Die [LINK]-LED am Controller leuchtet grün (siehe „GE-
RÄTEBESCHREIBUNG" e).
r Nun können die mit der RS-BA1 zugeordneten Funk-
tionen mit dem RC-28 genutzt werden.
Auf der Krautweide 24, 65812 Bad Soden am Taunus, Germany

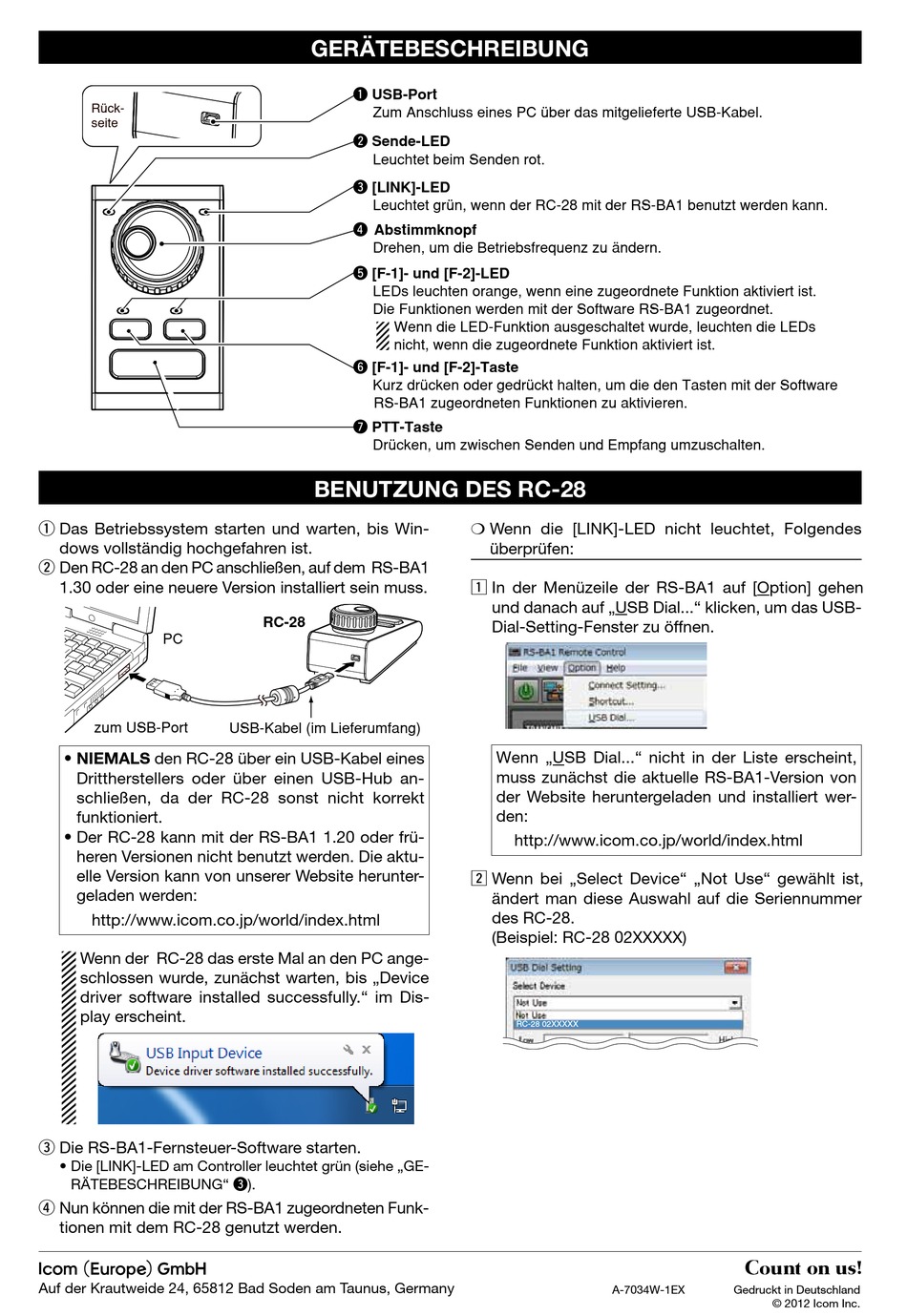

GERÄTEBESCHREIBUNG
q USB-Port
Zum Anschluss eines PC über das mitgelieferte USB-Kabel.
w Sende-LED
Leuchtet beim Senden rot.
e [LINK]-LED
Leuchtet grün, wenn der RC-28 mit der RS-BA1 benutzt werden kann.
r Abstimmknopf
Drehen, um die Betriebsfrequenz zu ändern.
t [F-1]- und [F-2]-LED
LEDs leuchten orange, wenn eine zugeordnete Funktion aktiviert ist.
Die Funktionen werden mit der Software RS-BA1 zugeordnet.
Wenn die LED-Funktion ausgeschaltet wurde, leuchten die LEDs
nicht, wenn die zugeordnete Funktion aktiviert ist.
y [F-1]- und [F-2]-Taste
Kurz drücken oder gedrückt halten, um die den Tasten mit der Software
RS-BA1 zugeordneten Funktionen zu aktivieren.
u PTT-Taste
Drücken, um zwischen Senden und Empfang umzuschalten.
BENUTZUNG DES RC-28
RC-28
USB-Kabel (im Lieferumfang)
❍ Wenn die [LINK]-LED nicht leuchtet, Folgendes
überprüfen:
z In der Menüzeile der RS-BA1 auf [Option] gehen
und danach auf „USB Dial..." klicken, um das USB-
Dial-Setting-Fenster zu öffnen.
Wenn „USB Dial..." nicht in der Liste erscheint,
muss zunächst die aktuelle RS-BA1-Version von
der Website heruntergeladen und installiert wer-
den:
http://www.icom.co.jp/world/index.html
x Wenn bei „Select Device" „Not Use" gewählt ist,
ändert man diese Auswahl auf die Seriennummer
des RC-28.
(Beispiel: RC-28 02XXXXX)
RC-28 02XXXXX
A-7034W-1EX
Gedruckt in Deutschland
© 2012 Icom Inc.
