Inhaltszusammenfassung für Fat Shark ATTITUDE V4

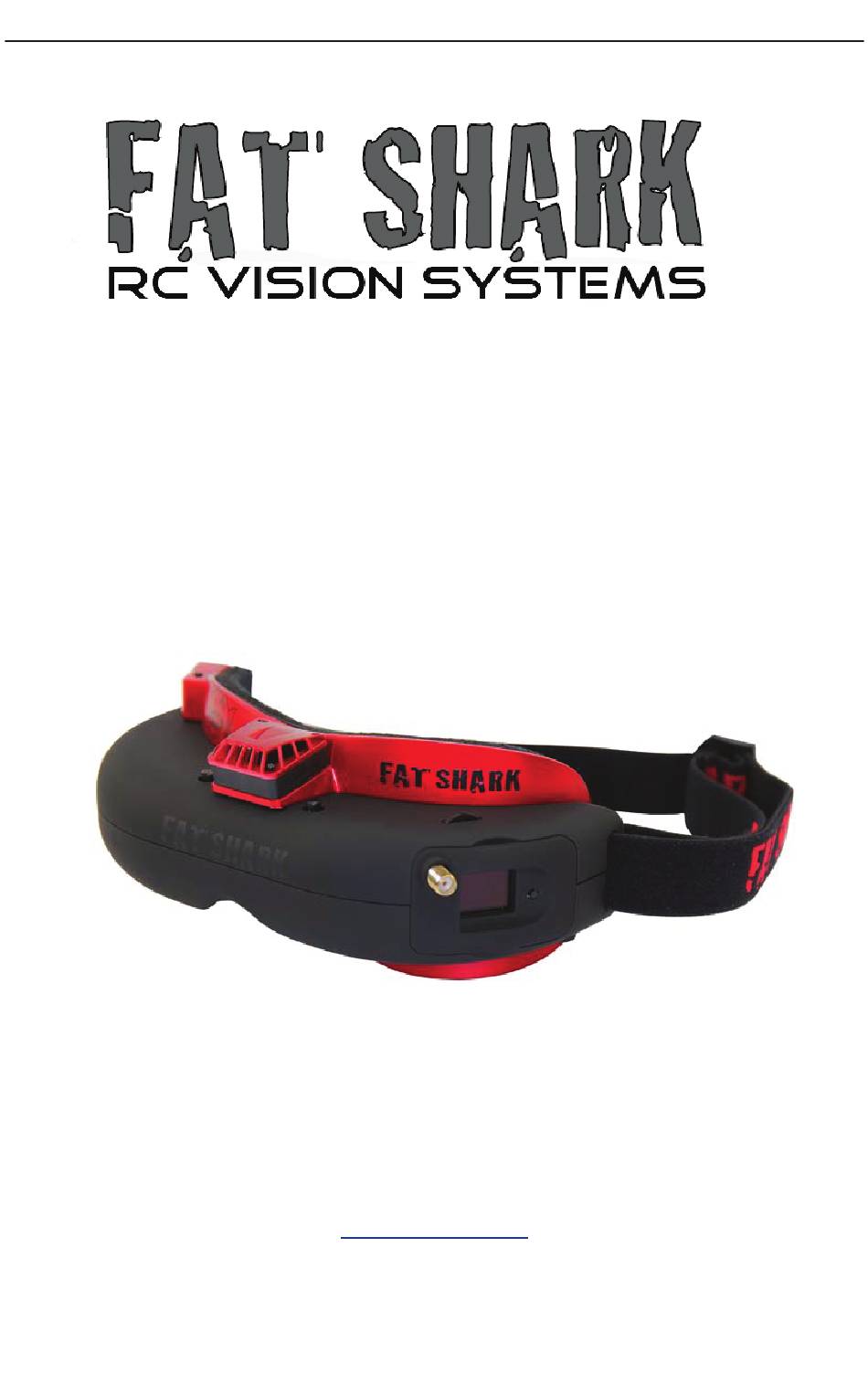

- Seite 1 Fat Shark RC Vision Systems ATTITUDE V4 MODELL FSV1048 BENUTZERHANDBUCH Revision B 05/22/2017 Für weitere Produktinformationen besuchen Sie: www.fatshark.com Alle Rechte vorbehalten...
-
Seite 2: Inhaltsverzeichnis

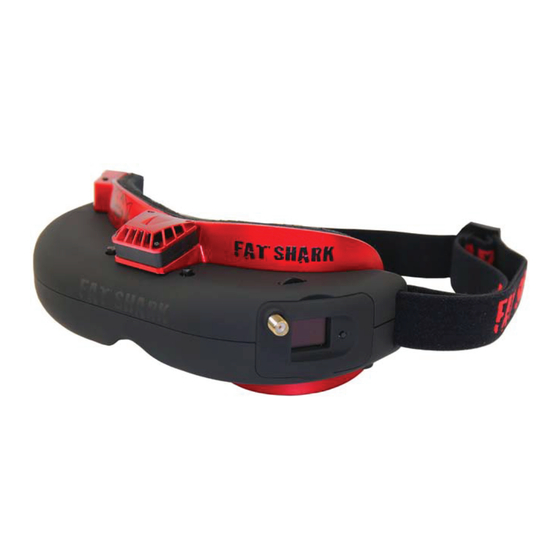

Garantie ........................12 Problembehebung ....................13 Einführung Glückwunsch zum Kauf des Fat Shark Attitude V4 Headset Edition zum 10. Jahrestag mit integriertem modularem Empfänger mit OLED-Display, DVR-Aufnahme/Wiedergabe und 3-Achsen-Head-Tracking. Damit Sie möglichst lange Freude am Gerät haben, nehmen Sie sich vor dem Gebrauch etwas Zeit, um diese Bedienungsanleitung sorgfältig zu lesen. -
Seite 3: Produktinhalte
Fat Shark RC Vision Systems Produktinhalte Schutzhülle Attitude V4 Headset 5G8 Empfängermodul mit OLED- Display (32ch mit RaceBand) Kreisförmig polarisierte SpiroNET Antenne 1000 mAh Akku mit LED-Anzeige (und Entladekabel) Kurzanleitung... -
Seite 4: Steuerung
Fat Shark RC Vision Systems Steuerungsdiagramm Kanalauswahl / Head Tracker Reset DVR-Steuerung Displaysteuerung Stromeingang RF Modul AV In/Out IPD-Anpassung DIN Datenport (Head-Tracker) RX ein/aus Kopfhörerbuchse Regler Kontrast-/Helligkeitsregelung: Drücken Sie links/rechts, um den Kontrast des Displays zu erhöhen/reduzieren. Drücken Sie vorwärts/rückwärts, um die Helligkeit des Displays zu erhöhen/reduzieren. -
Seite 5: Dvr-Betrieb
Fat Shark RC Vision Systems DVR-Betrieb 1. Die SD-Karte MUSS vor der Verwendung formatiert werden, um eine stabile Aufnahme zu gewährleisten. 2. DVR ist nur für analoge Aufnahmen geeignet, nicht für HD-Aufnahmen. 3. Speichern Sie keine anderen Dateien, die Sie behalten wollen, auf dem DVR. -
Seite 6: Trinity Head Tracker
Trinity Head Tracker Eine vollständige und aktuelle Liste kompatibler RC-Funkapparate und deren Einstellungen finden Sie in einem fixierten Head-Tracking-Thread auf www.FPVlab.com, unter SPONSORS GATE/FAT SHARK Anmerkungen zum Betrieb: Der Head Tracker startet im Pause-Modus. Halten Sie die Head-Tracker Reset-Taste gedrückt, um die Kamerabewegung zu starten. Die Bewegung im voreingestellten Bereich ist normal. -
Seite 7: Oled 5G8 Rx
Sie ein 3m Dominator-AV-Zubehörkabel von Ihrem Fachhändler. Hinweis: Der interne Empfänger muss ausgeschaltet sein, um das externe AV-Signal korrekt wiederzugeben. 1000mA Akkupack Das neueste Fat Shark 1000mAh Pack mit einer Reihe stylischer blauer LED-Indikatoren ermöglicht Ihnen eine visuelle Kontrolle der verbleibenden Kapazität (4 Stufen), um einen plötzlichen Verlust von Leistung/... -
Seite 8: Akku Laden
Fat Shark RC Vision Systems Akku laden Dieses Lithium-Polymer-Akkupack ist mit einer integrierten Zellausgleichs-Schaltung ausgestattet, mit welcher der Akku über Standard-RC-Ladegeräte geladen werden kann. Laden Sie den Akku, indem Sie den Hohlstecker über das bereitgestellte Adapterkabel verbinden und das Ladegerät auf 7,4 V, 1000 mAh Li-Po, 1A (1C) einstellen. Einige RC-Ladegeräte setzen voraus, dass ein Ausgleichs-Steckverbinder mit dem Ladegerät... -
Seite 9: Zubehör
Einstellungen vorzunehmen. Die Fat Shark Kunststoffhülle ist geschmeidig und leicht, die Klammer ist dafür ausgelegt, einfach an einem Schwenkservo montiert zu werden und ist kompatibel mit der Fat Shark Schwenk/Neige/Roll Halterung (Zubehör). Die V3 Hülle mit oberem Gelenk für die Montage auf dem ImmersionRC Vortex Racing Quad wurde nun ebenso hinzugefügt. -
Seite 10: Technische Daten Des Headsets
Fat Shark RC Vision Systems Technische Daten Technische Daten des Headsets Optik: Sichtfeld: 32° diagonal (Bildgröße: 1,3 m @ 2 m) Typ: Optisches Modul aus Kunststoff Pupillendistanz: 59 bis 69 mm (einstellbar) Optionale Diopter- Objektiveinsätze: -2, -4, -6 Dioptrien Display:... -
Seite 11: Spezifikationen
Fat Shark RC Vision Systems 5G8 Empfänger mit OLED Display Spezifikationen: Elektrisch: OLED Display: Band, Kanal und Frequenz / Antennenanzeige / RSSI Drucktaster Band / Kanal-Auswahl Stromversorgung: 3,3~5 V RX-Empfindlichkeit: ≤ -90 dB Funk-Eingangslevel: -90 dBm ~ +5 dBm Videoformat:... -
Seite 12: Empfehlungen Zum Betrieb
Fat Shark RC Vision Systems Empfehlungen zum Betrieb ● Für die beste Performance wählen Sie einen Kanal, der die wenigsten Störungen hat. Wenn der Transmitter AUSGESCHALTET ist, schalten Sie das Video-Headset ein und sehen Sie den Bildschirm an, während Sie jeden Kanal überprüfen. -
Seite 13: Problembehebung
RC Vision Systems Fehlersuche Wenn Ihr Problem hier nicht gelöst werden kann, besuchen Sie unser Forum auf www.FPVLAB.com unter SPONSORS GATE/FAT SHARK RC VISION SYSTEMS. Alle direkten Anfragen werden zuerst an dieses Forum weitergeleitet, damit alle Nutzer davon profitieren können. Beobachtung Mögliche Ursache/Lösung...
