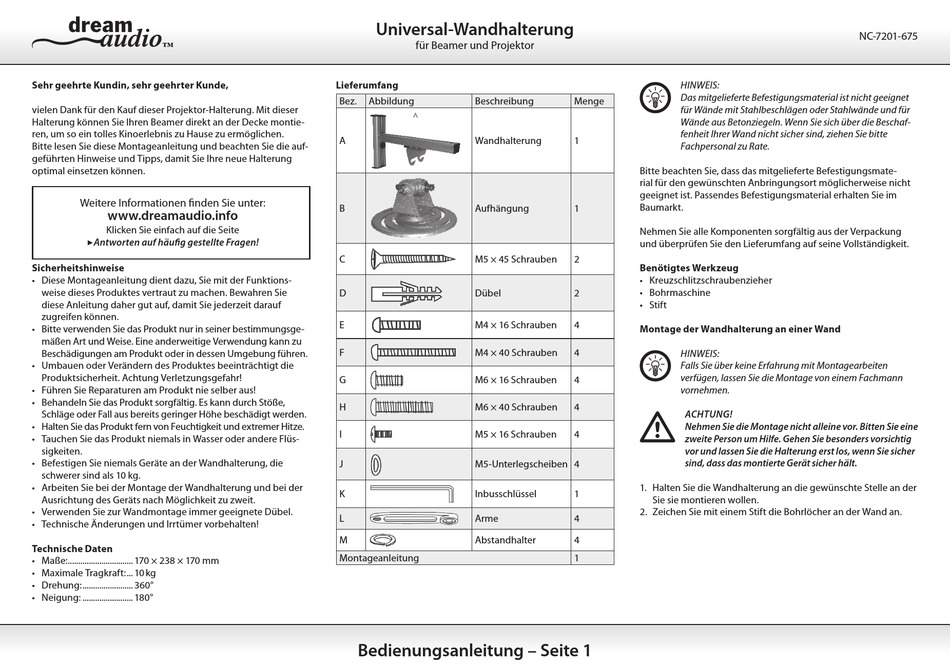

dream audio NC-7201-675 Montageanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser Projektor-Halterung. Mit dieser
Halterung können Sie Ihren Beamer direkt an der Decke montie-
ren, um so ein tolles Kinoerlebnis zu Hause zu ermöglichen.
Bitte lesen Sie diese Montageanleitung und beachten Sie die auf-
geführten Hinweise und Tipps, damit Sie Ihre neue Halterung
optimal einsetzen können.
Weitere Informationen finden Sie unter:
www.dreamaudio.info
Klicken Sie einfach auf die Seite
3Antworten auf häufig gestellte Fragen!
Sicherheitshinweise
• Diese Montageanleitung dient dazu, Sie mit der Funktions-
weise dieses Produktes vertraut zu machen. Bewahren Sie
diese Anleitung daher gut auf, damit Sie jederzeit darauf
zugreifen können.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsge-
mäßen Art und Weise. Eine anderweitige Verwendung kann zu
Beschädigungen am Produkt oder in dessen Umgebung führen.
• Umbauen oder Verändern des Produktes beeinträchtigt die
Produktsicherheit. Achtung Verletzungsgefahr!
• Führen Sie Reparaturen am Produkt nie selber aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße,
Schläge oder Fall aus bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
• Tauchen Sie das Produkt niemals in Wasser oder andere Flüs-
sigkeiten.
• Befestigen Sie niemals Geräte an der Wandhalterung, die
schwerer sind als 10 kg.
• Arbeiten Sie bei der Montage der Wandhalterung und bei der
Ausrichtung des Geräts nach Möglichkeit zu zweit.
• Verwenden Sie zur Wandmontage immer geeignete Dübel.
• Technische Änderungen und Irrtümer vorbehalten!
Technische Daten
• Maße: ............................... 170 × 238 × 170 mm
• Maximale Tragkraft: ... 10 kg
• Drehung: ........................ 360°
• Neigung: ........................ 180°
Universal-Wandhalterung
für Beamer und Projektor
Lieferumfang
Bez. Abbildung Beschreibung
A Wandhalterung
B Aufhängung
C M5 × 45 Schrauben
D Dübel
E M4 × 16 Schrauben
F M4 × 40 Schrauben
G M6 × 16 Schrauben
H M6 × 40 Schrauben
I M5 × 16 Schrauben
J M5-Unterlegscheiben 4
K Inbusschlüssel
L Arme
M Abstandhalter
Montageanleitung
Bedienungsanleitung – Seite 1
HINWEIS:
Das mitgelieferte Befestigungsmaterial ist nicht geeignet
Menge
für Wände mit Stahlbeschlägen oder Stahlwände und für
Wände aus Betonziegeln. Wenn Sie sich über die Beschaf-
fenheit Ihrer Wand nicht sicher sind, ziehen Sie bitte
1
Fachpersonal zu Rate.
Bitte beachten Sie, dass das mitgelieferte Befestigungsmate-
rial für den gewünschten Anbringungsort möglicherweise nicht
geeignet ist. Passendes Befestigungsmaterial erhalten Sie im
Baumarkt.
1
Nehmen Sie alle Komponenten sorgfältig aus der Verpackung
und überprüfen Sie den Lieferumfang auf seine Vollständigkeit.
2
Benötigtes Werkzeug
• Kreuzschlitzschraubenzieher
• Bohrmaschine
2
• Stift
4
Montage der Wandhalterung an einer Wand
4
HINWEIS:
Falls Sie über keine Erfahrung mit Montagearbeiten
verfügen, lassen Sie die Montage von einem Fachmann
4
vornehmen.
4
ACHTUNG!
Nehmen Sie die Montage nicht alleine vor. Bitten Sie eine
4
zweite Person um Hilfe. Gehen Sie besonders vorsichtig
vor und lassen Sie die Halterung erst los, wenn Sie sicher
sind, dass das montierte Gerät sicher hält.
1. Halten Sie die Wandhalterung an die gewünschte Stelle an der
1
Sie sie montieren wollen.
2. Zeichen Sie mit einem Stift die Bohrlöcher an der Wand an.
4
4
1
NC-7201-675
