GRAUPNER SJ DANDY Montageanleitung
Rc-fast-fertigflugmodell spannweite ca. 1600 mm
Verwandte Anleitungen für GRAUPNER SJ DANDY
Inhaltszusammenfassung für GRAUPNER SJ DANDY

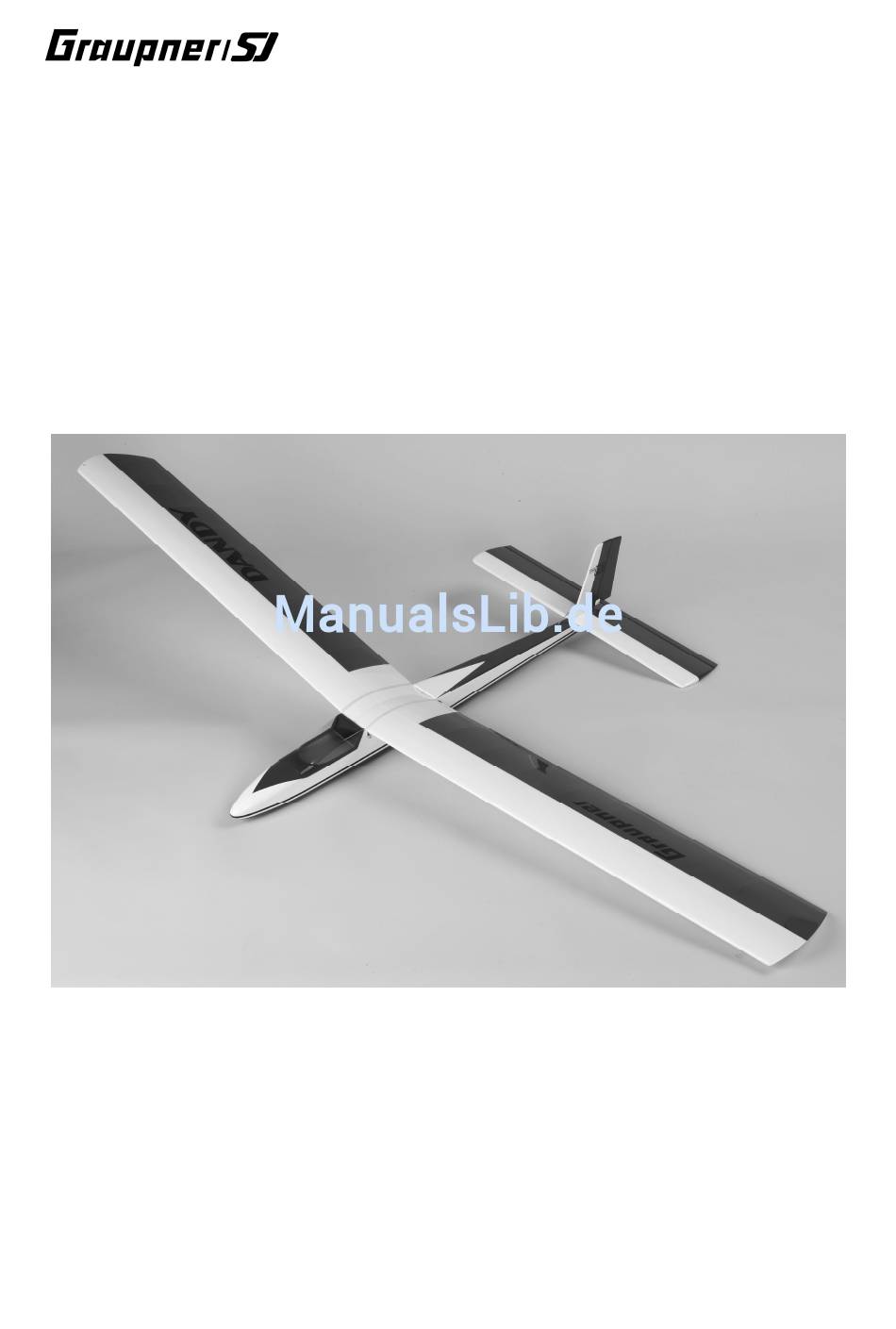

- Seite 1 Best.-Nr. 9502 Montageanleitung DANDY RC-Fast-Fertigflugmodell Spannweite ca. 1600 mm Es wird ein HoTT COMPUTERSYSTEM mit 2 Funktionen benötigt GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 03/2013...
- Seite 2 Allgemeines Das Modell DANDY ist ein klassisches Graupner/SJ Flugmodell das hervorragende Flugleistungen erzielt. Die Konstruktion des DANDY ist zeitlos schön und kam ursprünglich bereits im Jahre 1968 auf den Markt. Das Modell ist hochstartfähig, kann jedoch auch mit einem Motoraufsatz als Motorsegler geflogen werden.
- Seite 3 Anschließend die Ruder abziehen und die Ruderscharniere mit UHU-ALLES- KLEBER kraft einkleben. Bitte darauf achten, dass der Klebstoff dünn aufgetragen wird und nicht in den Ruderspalt gelangt. Der Ruderspalt soll jeweils ca. 0,5 mm betragen. Das Seiten-und Höhenruderservo zuerst mit Gummitüllen und Hohlnieten versehen, diese Teile gehören zum Lieferumfang der Servos.
- Seite 4 Jetzt kann das Leitwerk auf den Rumpf geschraubt werden. Mit den beiden Innensechskant-Schrauben und Unterleg-Scheiben das Leitwerk festschrauben. Dabei die Schrauben mit einem Stiftschlüssel SW 2,5 mm nur so fest anziehen, bis die Einheit unverrückbar befestigt ist. Zum Anschrauben der Ruderhörner für das Seiten- und Höhenruder diese, wie auf dem Foto zu sehen, in die Gabelköpfe einhängen.
- Seite 5 einem Seitenschneider abtrennen. Achtung, dabei die Augen schützen. Bei Neutralstellung der Ruder und der Servos die Länge der Gestänge markieren, rechtwinkelig abbiegen und abtrennen, sodass sie noch ca. 1 mm über den Sicherungsclip überstehen. Für die Befestigung der Tragfläche auf dem Rumpf werden die beiden Aluminium- bolzen in die Bohrungen des Rumpfes geschoben, so dass sie rechts und links gleich weit überstehen.
- Seite 6 Aus den Abbildungen die für die Position des Hochstarthakens relevanten Maße entnehmen. Für Hangflug und Elektroflug wird kein Hochstarthacken benötigt. Um die Kabinenhaube mit dem Rahmen verkleben zu können, muss diese an die Außenkontur des Rahmens angepasst werden. Hierzu rechts und links auf den Rumpf zwei Klebebandstreifen bündig mit der Kabinenunterkante aufkleben Die Kabinenhaube auf den Kabinenrahmen auflegen, mittels Klebeband die Unter- kante des Rumpfausschnittes übertragen.
- Seite 7 Das Modell DANDY mit Motoraufsatz Um den DANDY in der Ebene auch ohne Hochstarteinrichtung fliegen zu können besteht die Möglichkeit das Modell mit dem Motoraufsatz Best.-Nr. 2917 auszustatten. (Motoraufsatz nicht in der Packung enthalten) Den Motoraufsatz wie oben gezeigt mittels Tragflächenverbinder aufstecken, sodass er an der Wurzelrippe anliegt.
- Seite 8 Steuerknüppeln. Die Landung exakt gegen die Windrichtung durchführen. Graupner/SJ Modellbau wünscht Ihnen viele schöne Flüge mit dem neuen Flugmodell DANDY Die Abbildung zeigt den DANDY ausgestattet mit Motoraufsatz Best.-Nr. 2917 im dynamischen Vorbeiflug. Technische Daten DANDY Spannweite ca. 1600 mm Länge ü.a.
- Seite 9 Ersatzteile (nicht enthalten) Kabinenhaube Best.-Nr. 9502.1 Rumpf Best.-Nr. 9502.2 Tragflächenhälften Best.-Nr. 9502.3 Höhenleitwerk Best.-Nr. 9502.4 Dekorbogen Best.-Nr. 9502.14 Sicherheitshinweise Achtung: Sekundenklebstoff darf keinesfalls mit Körperteilen in Verbindung kommen oder in Ihre Augen gelangen. Wir empfehlen deshalb bei der Anwendung Schutzhandschuhe und eine Schutzbrille zu tragen. Die Werkstatt mit Frischluft belüften.
- Seite 10 Warnungen müssen unbedingt beachtet werden. Sie beziehen sich auf Dinge und Vorgänge, die bei einer Nichtbeachtung zu schweren - in Extremfällen tödlichen Verletzungen oder bleibenden Schäden führen können. Die Fluglage des Modells muss während des gesamten Fluges immer eindeutig erkennbar sein, um immer ein sicheres Steuern und Ausweichen zu gewährleisten.
