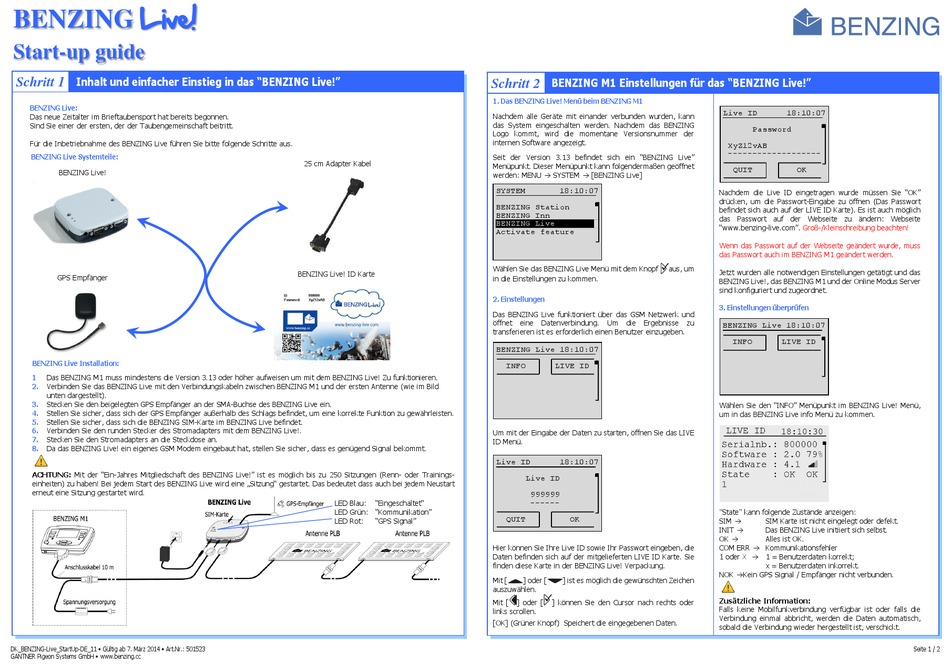

BENZING Live! Start-Up Anleitung

Live!
BENZING
Start-up guide
Inhalt und einfacher Einstieg in das "BENZING Live!"
Schritt 1
BENZING Live:
Das neue Zeitalter im Brieftaubensport hat bereits begonnen.
Sind Sie einer der ersten, der der Taubengemeinschaft beitritt.
Für die Inbetriebnahme des BENZING Live führen Sie bitte folgende Schritte aus.
BENZING Live Systemteile:
BENZING Live!
GPS Empfänger
BENZING Live Installation:
1 Das BENZING M1 muss mindestens die Version 3.13 oder höher aufweisen um mit dem BENZING Live! Zu funktionieren.
2. Verbinden Sie das BENZING Live mit den Verbindungskabeln zwischen BENZING M1 und der ersten Antenne (wie im Bild
unten dargestellt).
3. Stecken Sie den beigelegten GPS Empfänger an der SMA-Buchse des BENZING Live ein.
4. Stellen Sie sicher, dass sich der GPS Empfänger außerhalb des Schlags befindet, um eine korrekte Funktion zu gewährleisten.
5. Stellen Sie sicher, dass sich die BENZING SIM-Karte im BENZING Live befindet.
6. Verbinden Sie den runden Stecker des Stromadapters mit dem BENZING Live!.
7. Stecken Sie den Stromadapters an die Steckdose an.
8. Da das BENZING Live! ein eigenes GSM Modem eingebaut hat, stellen Sie sicher, dass es genügend Signal bekommt.
ACHTUNG: Mit der "Ein-Jahres Mitgliedschaft des BENZING Live!" ist es möglich bis zu 250 Sitzungen (Renn- oder Trainings-
einheiten) zu haben! Bei jedem Start des BENZING Live wird eine „Sitzung" gestartet. Das bedeutet dass auch bei jedem Neustart
erneut eine Sitzung gestartet wird.
DK_BENZING-Live_StartUp-DE_11 • Gültig ab 7. März 2014 • Art.Nr.: 501523
GANTNER Pigeon Systems GmbH • www.benzing.cc
25 cm Adapter Kabel
BENZING Live! ID Karte
©zp
LED Blau: "Eingeschaltet"
LED Grün: "Kommunikation"
LED Rot: "GPS Signal"
BENZING M1 Einstellungen für das "BENZING Live!"
Schritt 2
1. Das BENZING Live! Menü beim BENZING M1
Nachdem alle Geräte mit einander verbunden wurden, kann
das System eingeschalten werden. Nachdem das BENZING
Logo kommt, wird die momentane Versionsnummer der
internen Software angezeigt.
Seit der Version 3.13 befindet sich ein "BENZING Live"
Menüpunkt. Dieser Menüpunkt kann folgendermaßen geöffnet
werden: MENU  SYSTEM  [BENZING Live]
SYSTEM 18:10:07
BENZING Station
BENZING Inn
BENZING Live .
Activate feature
Wählen Sie das BENZING Live Menü mit dem Knopf aus, um
in die Einstellungen zu kommen.
2. Einstellungen
Das BENZING Live funktioniert über das GSM Netzwerk und
öffnet eine Datenverbindung. Um die Ergebnisse
transferieren ist es erforderlich einen Benutzer einzugeben.
BENZING Live 18:10:07
INFO LIVE ID
Um mit der Eingabe der Daten zu starten, öffnen Sie das LIVE
ID Menü.
Live ID 18:10:07
Live ID
999999
------
QUIT OK
Hier können Sie Ihre Live ID sowie Ihr Passwort eingeben, die
Daten befinden sich auf der mitgelieferten LIVE ID Karte. Sie
finden diese Karte in der BENZING Live! Verpackung.
Mit [ ] oder [ ] ist es möglich die gewünschten Zeichen
auszuwählen.
Mit [ ] oder [ ] können Sie den Cursor nach rechts oder
links scrollen.
[OK] (Grüner Knopf) Speichert die eingegebenen Daten.
Live ID 18:10:07
Password
XyZ12vAB
-------------------
QUIT OK
Nachdem die Live ID eingetragen wurde müssen Sie "OK"
drücken, um die Passwort-Eingabe zu öffnen (Das Passwort
befindet sich auch auf der LIVE ID Karte). Es ist auch möglich
das Passwort auf der Webseite zu ändern: Webseite
"www.benzing-live.com". Groß-/Kleinschreibung beachten!
Wenn das Passwort auf der Webseite geändert wurde, muss
das Passwort auch im BENZING M1 geändert werden.
Jetzt wurden alle notwendigen Einstellungen getätigt und das
BENZING Live!, das BENZING M1 und der Online Modus Server
sind konfiguriert und zugeordnet.
3. Einstellungen überprüfen
zu
BENZING Live 18:10:07
INFO LIVE ID
Wählen Sie den "INFO" Menüpunkt im BENZING Live! Menü,
um in das BENZING Live info Menü zu kommen.
"State" kann folgende Zustände anzeigen:
SIM  SIM Karte ist nicht eingelegt oder defekt.
INIT  Das BENZING Live initiiert sich selbst.
OK  Alles ist OK.
COM ERR  Kommunikationsfehler
1 oder X  1 = Benutzerdaten korrekt;
x = Benutzerdaten inkorrekt.
NOK Kein GPS Signal / Empfänger nicht verbunden.
Zusätzliche Information:
Falls keine Mobilfunkverbindung verfügbar ist oder falls die
Verbindung einmal abbricht, werden die Daten automatisch,
sobald die Verbindung wieder hergestellt ist, verschickt.
Seite 1 / 2
