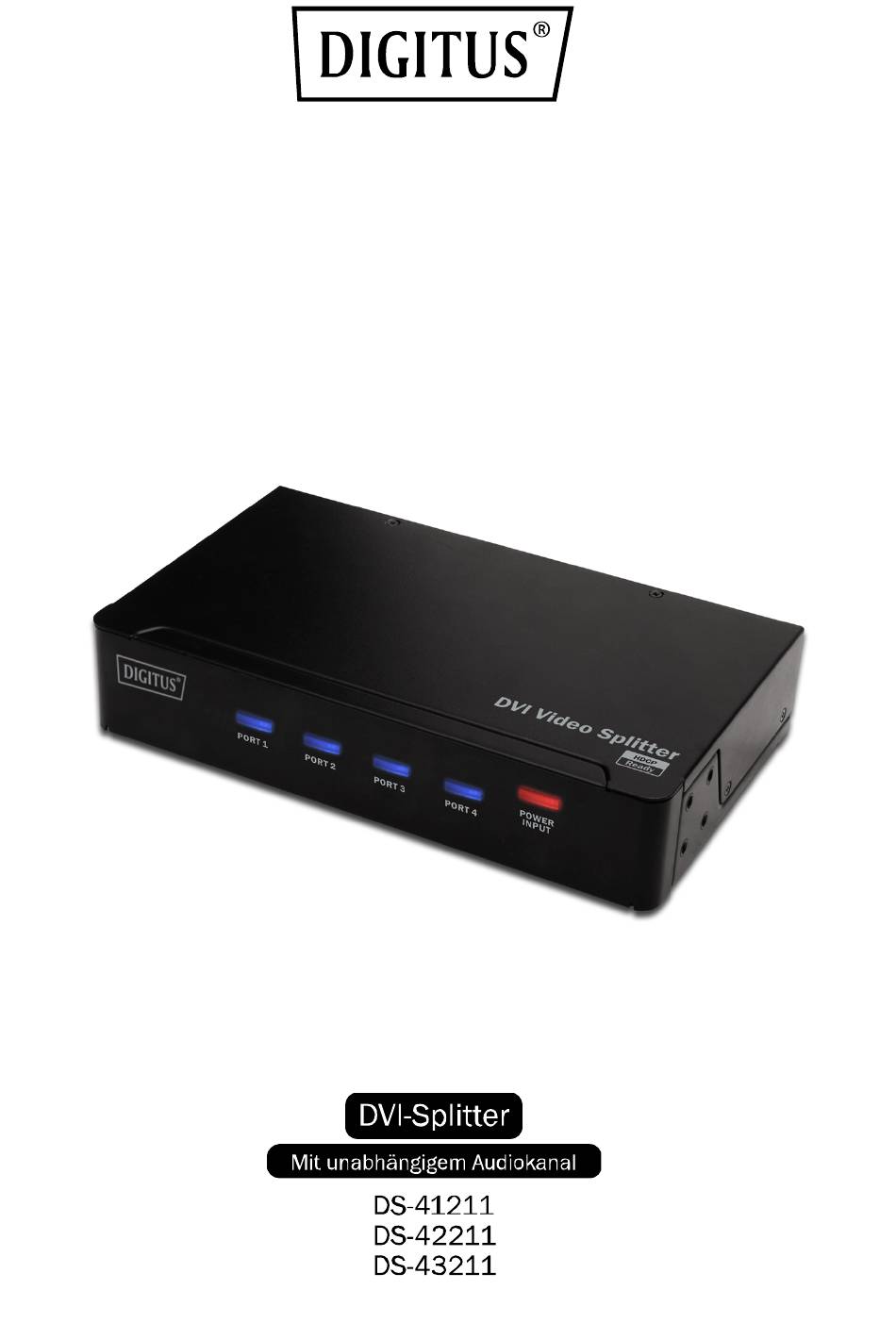

Seite 1

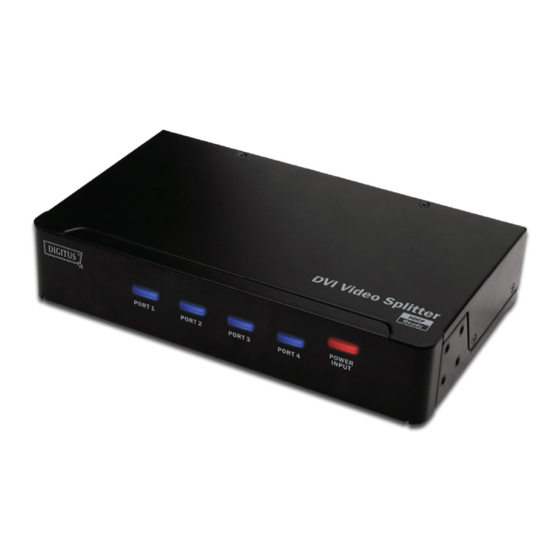

DVI- /Videosplitter Eine einfache und kostengünstige Möglichkeit, einen DVI-Videoeingang in mehrere DVI- oder HDMI- Ausgänge/Anzeigegeräte aufzuteilen Bedienungsanleitung...
Inhalt ■ Einführung……………….………………………………….………..1 ■ Funktionen……………………………………………………………..2 ■ Verpackungsinhalt…………………………………….……….………2 ■ Hardwareanforderungen.…………………………………....3 ■ Installation…………………………………………………….……..4 ■ Blu-ray Ready……….……..……………………………….…………..7 ■ Betrieb…………………..………………………………………..………7 ■ Spezifikationen…….…..………………………………………….…...8 ■ Fehlerbehebung………….………………………………………..…...9 Die endgültigen Spezifikationen basieren auf dem aktuellen Produkt. * Seit der Erstellung des Handbuchs können Features und Funktionen hinzugefügt * oder geändert worden sein.
Einleitung Übersicht Die Videosplitterserie (+ Audio) überträgt die gleichen Video (+ Audio)- Signale von einer Video (+ Audio)-Signalquelle auf 2/4/8 DVI-oder HDMI- Ausgänge bzw. kompatible Anzeigegeräte und die Übertragungslänge kann deutlich erweitert werden, wenn mehrere Splitter kaskadiert werden. Je nach Länge und Qualität des Kabels, unterstützt dieser vollständig HDCP- kompatible Splitter DVI- / HDMI-Anzeigeauflösungen bis zu Full HD (1920 x 1080) / WUXGA (1920 x 1200) / UXGA (1600 x 1200) und ist auch Blu-ray Ready.
Funktionen Einfache und kostengünstige Möglichkeit, einen Videoeingang auf mehrere DVI- oder HDMI-Ausgänge/Anzeigegeräte zu verteilen. Automatisches Ausschalten, wenn das Signal verloren wurde. Kaskadierter Betrieb für eine Vervielfachung der Signalausgänge. Gestochen scharfe Videobilder. Unterstützt EDID, HDCP und ist Blu-ray Ready für hochauflösende Anzeigegeräte.
Installation WARNUNG ● Schalten Sie vor der Installation alle Geräte aus, die an dieses System angeschlossen werden. ● Stellen Sie sicher, dass alle angeschlossenen Geräte ordnungsgemäß geerdet sind. ● Verlegen Sie Kabel nicht in der Nähe von Leuchtstofflampen, Klimaanlagen und Maschinen, die möglicherweise elektrisches Rauschen erzeugen. Um eine Videoquelle mit dem Videosplittereingang (QUELLE) zu verbinden, ist ein DVI Stecker-Stecker-Kabel erforderlich.
Seite 7
Kabel unterstützen die Audio-über-DVI-Funktion! Schalten Sie Ihre Videoquelle nur ein, nachdem Sie alle Verbindungen hergestellt haben. DS-41211 Anschlussschema DS-42211 Anschlussschema DS-43211 Anschlussschema...
Seite 8
HINWEIS: Mindestens ein Anzeigegerät muss beim Einschalten des Quellgeräts an den Splitter angeschlossen sein. HINWEIS: Der Splitter muss vor dem Einschalten des Computers an diesen angeschlossen sein. HINWEIS: Der Splitter ist mit HDCP kompatibel und benötigt ein HDCP- kompatibles Anzeigegerät, wenn er an eine HDCP-Videoquelle angeschlossen wurde.
Seite 9
Dieses Beispiel eines gemischten Anschlussschemas sollte wegen der möglichen Störungen nicht angewendet werden.
Blu-ray Ready: Der Splitter unterstützt High-Definition Video wie DVD oder Blu-ray und Mehrkanal-Audio und überträgt ein unverfälschtes Signal von der Quelle bis zu den Anzeigegeräten. Die hohe Bandbreite ermöglicht die Übertragung großer Datenmengen mit einer sehr hohen Geschwindigkeit. Blu-ray verwendet zum Lesen und Schreiben von Daten einen blau- violetten Laser, während die aktuellen optischen CD-Technologien, wie DVD, DVD±R, DVD±RW und DVD-RAM, zum Lesen und Schreiben der Daten einen roten Laser verwenden.
Videosignal OK Video-Ausgangssignal HINWEIS: Bitte schließen Sie mindestens ein Displaygerät an den Splitter an, bevor Sie das Quellgerät einschalten. Spezifikationen DS-41211 DS-42211 DS-43211 Anzahl Videoausgänge Full HD 1080p (1920 x 1080) / VGA (640 x 480) / SXGA (1280 x Max.
Störungserkennung Symptom Mögliche Ursache Lösung Keine Die DVI-Spezifikation der Es gibt es drei DVI-Standards: DVI-I, Videoanzeige Quellgeräte entspricht nicht DVI-D und DVI-A. Achten Sie darauf, an einigen der DVI-Spezifikation des dass alle DVI-Spezifikationen der Ports. DVI-Kabels und/oder dem Quellgeräte, Kabel und Anzeigegeräte DVI-Anzeigegerät.
Eingeschränkte Garantie UNTER KEINEN UMSTÄNDEN HAFTET DER ANBIETER FÜR DIREKTE ODER INDIREKTE, BESONDERE, ZUFÄLLIGE ODER FOLGESCHÄDEN, VERLUST VON GEWINN, GESCHÄFTSVERLUSTE ODER FINANZIELLE VERLUSTE, DIE SICH AUS DER BENUTZUNG DES PRODUKTS ERGEBEN HABEN, WELCHE DEN KAUFPREIS DIESES PRODUKTS ÜBERSCHREITEN. Der direkte Verkäufer übernimmt keine Gewährleistung oder Zusicherung, ausdrücklich oder implizit in Bezug auf die Inhalte oder die Verwendung dieser Dokumentation und lehnt insbesondere die Qualität, Leistung, Verkäuflichkeit oder Eignung für einen...
Seite 14
Hiermit erklärt die ASSMANN Electronic GmbH, das der Artikel in Übereinstimmung mit den Anforderung und Vorschriften der Richtlinie 2014/30/EU (EMV), Richtlinie 2014/35/EU (LVD) und RoHS 2011/65/EU befindet. Die vollständige Konformitätserklärung können Sie postalisch unter der unten genannten Herstelleradresse anfordern. Hinweis: Bei falscher Installation und unsachgemäßem Gebrauch im Wohnbereich kann das Gerät Störungen bei Rundfunkgeräten und anderen elektronischen Geräten verursachen.
