HÜPPE

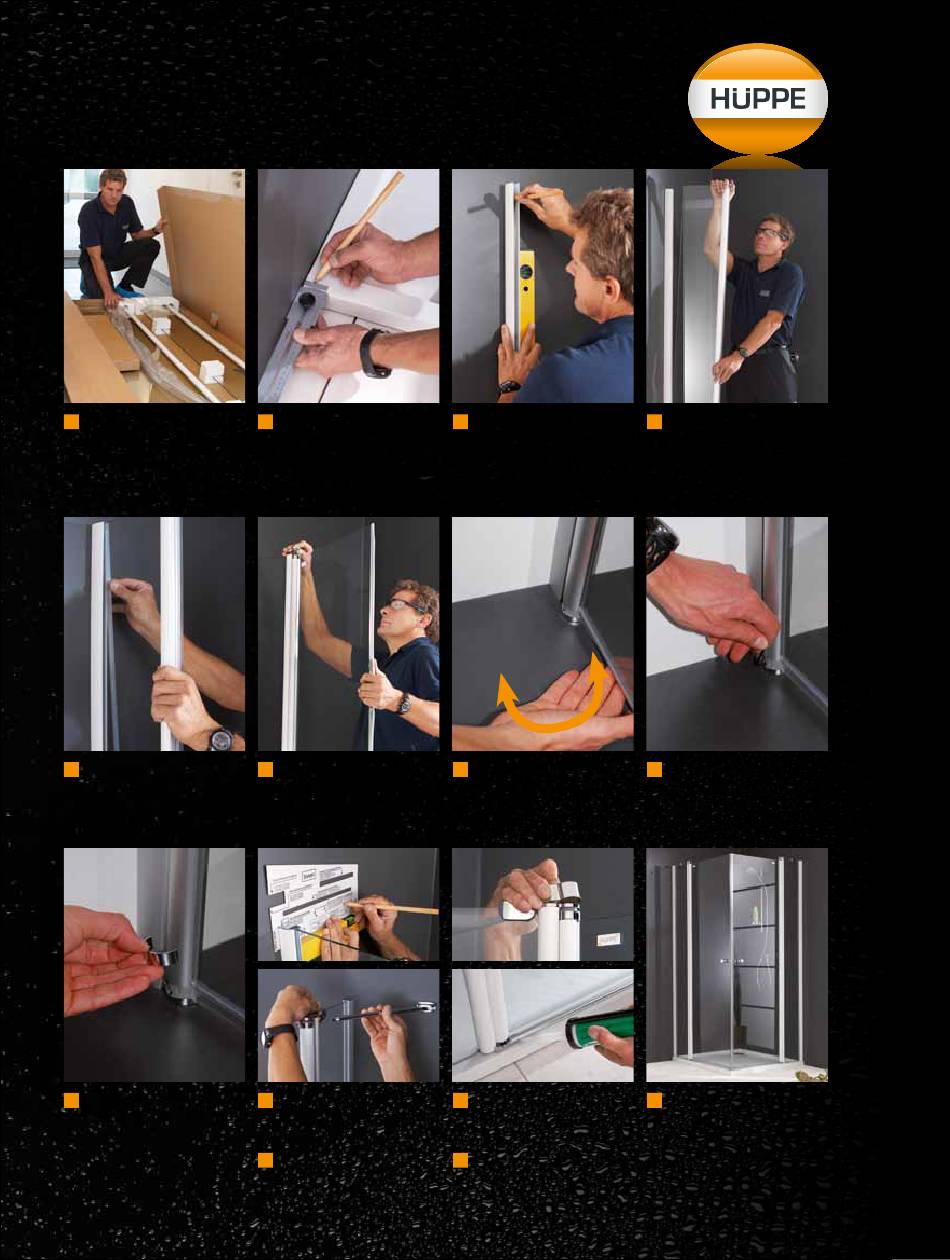

501 Design pure Montageanleitung
für alle Schwingtürmodelle mit festen Segmenten
1
501 Design pure Produkte
werden sicher in einem
stabilen Umkarton mit
großzügigen Styropor-
sicherungen angeliefert.
Eine Klemmleiste fixiert das
5
Glassegment zuverlässig in
der Wandleiste.
Das Aufklippen der Blenden
9
sorgt für einen sauberen
optischen Abschluss.
2
Vor der Montage der
Duschabtrennung
wird ein 10 mm tiefer
Rücksprung auf dem
Wannenrand angezeichnet.
Für die Befestigung des
6
Türsegments wird das obere
Lager aufgeschraubt und die
Tür eingehängt.
Die mitgelieferte Schablone
10
erleichtert das Anzeichnen der
Bohrlöcher für den Stabilitäts-
bügel.
Der Stabilitätsbügel wird an
11
der Wand verschraubt und
mit einer Halterung auf das
Segment gesteckt.
3
Die Bohrlöcher für die Schrau-
ben der Wandleiste werden
angezeichnet, indem die
Wandleiste passgenau an die
Markierung des Rücksprungs
angelegt wird.
Der justierbare Hebe-Senk-
7
Mechanismus garantiert die
präzise Ausrichtung der Türen
in jeder Situation.
Anschließend werden die
12
Abdeckkappen an allen
vertikalen Profilen aufgesetzt.
Jetzt nur noch Abdichten und ...
13
PARTNER
PROGRAMM
4
Nach Montage der Wandleiste
wird das feste Segment ein-
gesetzt.
Mit dem mitgelieferten
8
Sechskant-Schlüssel wird
der Hebe-Senk-Mechanis-
mus fixiert.
... FERTIG!
14
