HÜPPE
Enjoy pure / Enjoy elegance teilgerahmt

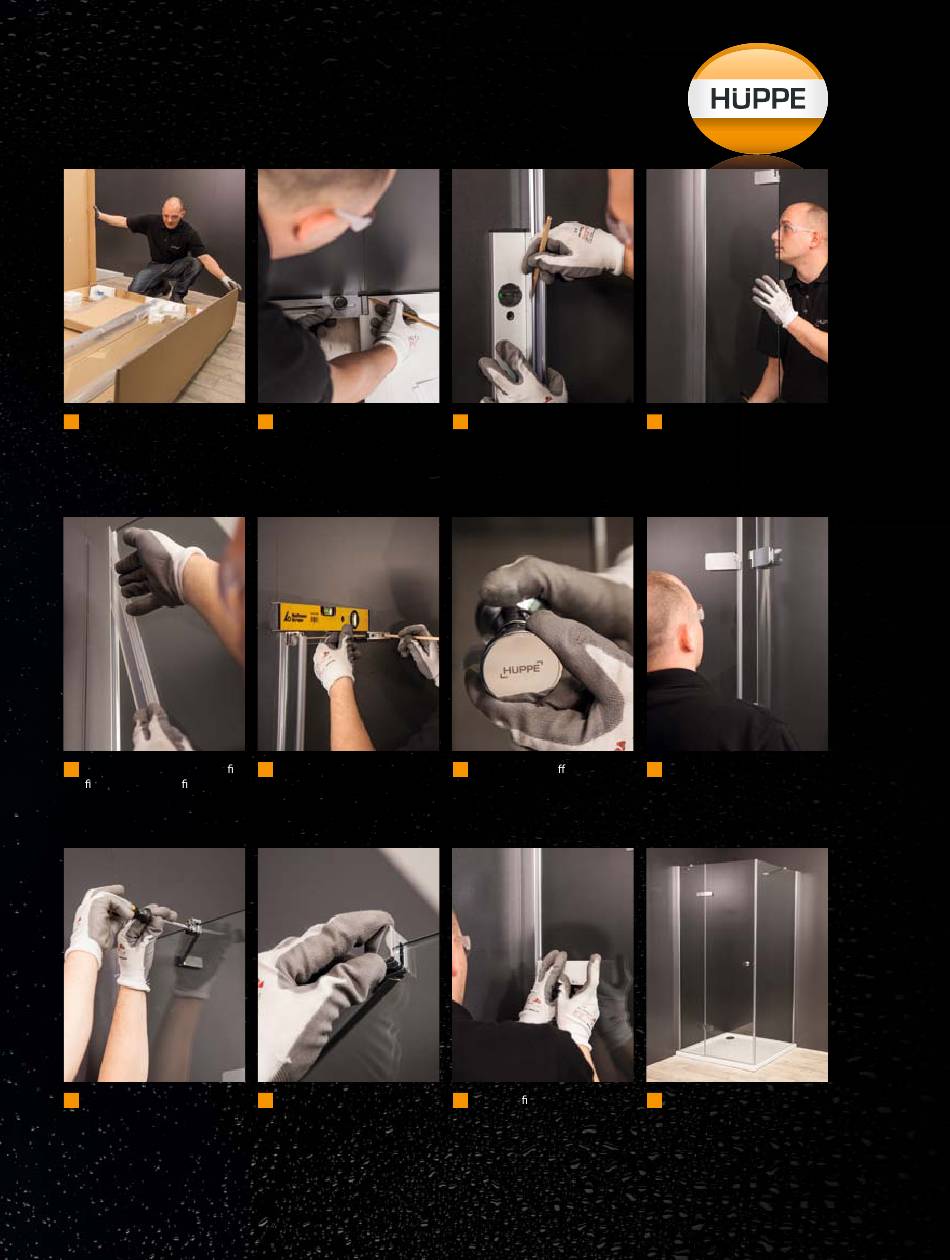

Montageanleitung
Tür mit Festsegment und Seitenwand
1
Die Tür mit Festsegment
und die Seitenwand werden
jeweils in einem Karton
geliefert. Alle Teile sind
übersichtlich angeordnet
und leicht entnahmefähig.
Glasscheiben mit Kederpro l
5
xieren. Kederpro le noch
nicht vollständig eindrücken.
Die Justierung der Tür-
9
schließung erfolgt durch
Verschieben der Glasklaue
des Stabilisierungsbügels auf
der Scheibe. Anschließend
Glasklaue fest verschrauben.
2
Rücksprungsmaße für
Wandleiste und Schwall-
schutzleiste auf Wannenrand
anzeichnen. Das Streichmaß
erleichtert das genaue An-
zeichnen.
Stabilisierungsbügel (Fest-
6
segment und Seitenwand)
waagerecht ausrichten,
Bohrlöcher anzeichnen,
bohren und verschrauben.
Abdeckkappen einsetzen
10
3
Wandleiste an der Markierung
lotrecht ausrichten. Bohr-
löcher anzeichnen, bohren,
Dübel setzen, Silikonnaht auf
die Rückseite der Wandleiste
geben und verschrauben.
Montage Türgri
7
Kederpro le vollständig in die
11
Wandleisten eindrücken. Jetzt
nur noch abdichten und ...
PARTNER
PROGRAMM
4
Glasscheiben (Festsegment
und Seitenwand) in
Wandleisten einsetzen
und lotrecht ausrichten.
Türscheibe einhängen und
8
mit Madenschraube (Inbus S
1,5) sichern. Vorher werden
die Dichtprofile auf die Glas-
scheiben gedrückt.
... FERTIG!
12
