Inhaltszusammenfassung für Elster Instromet Axial-Flow-Valve

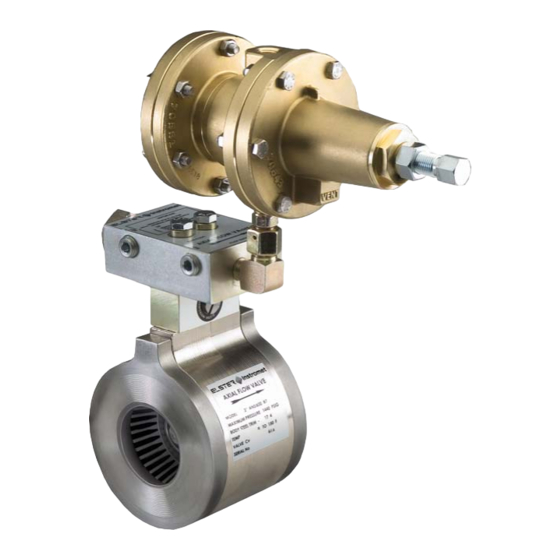

- Seite 1 Axial-Flow-Valve Gasdruckregelgerät Betriebsanleitung Stand 06/2009...
-
Seite 2: Inhaltsverzeichnis
Einbaumaße und Zahl der Befestigungsschrauben........13 Das Steuersystem zum Axial-Flow-Valve Gasdruckregler ....14 Der Steuerblock....................16 Abmessungen ....................18 Federbereiche ....................19 Einbau des Regelgerätes..............20 Einbau des Axial-Flow-Valve Gasdruckregler in die Leitung....... 20 4.1.1 Ausgangsdruckleitung ..................23 4.1.2 Anschluss Impulsleitungen................23 4.1.3 Anschluss Atmungsleitungen................. 24 Inbetriebnahme................... 26 Inbetriebnahme Restriktorblock .............. - Seite 3 6.4.6 Vordruckregler System Harnoreg Typ Zamak bis Bj. 94 ......48 6.4.7 Vordruckregler System Harnoreg Typ Zamak ab Bj. 94 ......48 6.4.8 Verteilerblock Harnoreg ..................50 6.4.9 Steuerregler Typ Harnoreg................52 Eventuelle Störungen des Axial-Flow-Valve-Gasdruckregler ....55 Inspektion des Axial-Flow-Valve-Gasdruckregler........56 Inspektion des Axial-Flow-Stellglied...............56 Inspektionen der Steuerregler Z, Z138, ZSC-100, ZSC320-100, ZSC150, ZSC320-150 ..................58...
-
Seite 4: Allgemeines
Allgemeines Die Fa. Elster GmbH übernimmt keine Haftung für Schäden, welche aus Nichtbeachtung dieser Anleitung hervorgehen. ACHTUNG! Unsachgemäße Handhabung bei Einbau, Einstellung, Umbau, Funktionsprüfung oder Wartung kann Verletzungen oder Sachschäden verursachen. Betriebsanleitung vor der Installation lesen. Dieses Gerät muss nach den geltenden Vorschriften installiert und überwacht werden. -
Seite 5: Anwendungsbereiche
Gerät einen Filter zu installieren. Aufbau und Konstruktion des AFV GDR Der Axial-Flow-Valve-Regler (AFV) ist ein Gasdruckregelgerät, das sich durch eine äußerst kompakte Bauweise, einen universellen Einsatz, sowie einfachsten Bedienungskomfort auszeichnet. Der Regler besteht aus dem Stellglied und dem Steuersystem. -
Seite 6: Technische Erläuterung Der Funktion Von Gdr Axial-Flow
Technische Erläuterung der Funktion von GDR Axial-Flow Steuersystem Steuerblock Drossel Steuerregler Filter diff Stellglied Der Ausgangsdruck P wird durch einen Steuerregler überwacht. Im Falle der höheren Abnahme des Gases sinkt der Ausgangsdruck in der Leitung nach dem Regler, der Steuerregler wird geöffnet und ermöglicht die größere Abströmung des Gases aus dem Raum oberhalb der Manschette des Gerätes. -
Seite 7: Das Afv-Stellglied
Das AFV-Stellglied Das Stellglied des Axial-Flow-Valve Gasdruckreglers ist in den Baureihen ANSI300 und ANSI600 erhältlich und besteht lediglich aus folgenden Teilen. Teil Werkstoff Gehäuse Stahl, vernickelt EN12540Fe//Ni20s 6, 62 O-Ringe Manschette NBR / HNBR Käfig Edelstahl X5CrNiCuNb16-4 5, 60, 61, 63... -
Seite 8: Technische Daten Afv-Stellglied
Technische Daten AFV-Stellglied Druckstufe ANSI 50, 80, 100, 150, 200, 50, 100, 150, 200 Nennweite Eingangsdruck bis 50 bar bis 100 bar Ausgangsdruck bis 41 bar Betriebstemperatur -20°C bis +60°C Normen EN 334 Druckbereiche der Stellglied Manschetten Differenzdruck p diff Temperatur- Farb- Minimum... -
Seite 9: Auslegung Des Afv Stellglied Und Berechnungsbeispiele
Auslegung des AFV Stellglied und Berechnungsbeispiele -Werte - Baureihe ANSI 300 Nennweite DN 50 DN 80 DN 100 DN 150 DN 200 DN 300 2“ 3“ 4“ 6“ 8“ 12“ 1.165 2.004 4.068 6.960 9.793 16.873 35.103 KG-Werte - Baureihe ANSI 600 Nennweite DN 50 DN 100... -
Seite 10: Umrechnungsfaktoren Für Andere Gasarten, Kg, Cv Und Kvs
0,09 kg/m³ 3,04 = 1,168 K = 0,856C = 35,2 K Es wird empfohlen ein Gerät zu wählen, dessen Durchflusskoeffizient K ca. 20% über dem errechneten Wert liegt. Benennung AFV-Stellglied AFV – DN50 – ANSI300 - HB7 Axial-Flow-Valve Nennweite Druckklasse Manschette... -
Seite 11: Berechnungsbeispiel 1
2.4.1 Berechnungsbeispiel 1 Betriebsbedingungen: Eingangsdruck p = 14 bar (konstant); =15 bar Ausgangsdruck p = 10 bar; = 11 bar Durchflussmenge Q = 60.000 Nm3/h Erdgas < => unterkritisches Druckgefälle Ermittlung des erforderlichen KG-Wertes: = 15 bar = 11 bar 60000 −... -
Seite 12: Berechnungsbeispiel 2
2.4.2 Berechnungsbeispiel 2 Betriebsbedingungen: Eingangsdruck p = 45 bis 76 bar; p = 46 bar bis 77 bar Ausgangsdruck p = 20 bar; = 21 bar Durchflussmenge q = 60.000 Nm /h Erdgas > => Überkritisches Druckgefälle Ermittlung des erforderlichen KG-Wertes: = 46 bar = 21 bar ⋅... -
Seite 13: Einbaumaße Und Zahl Der Befestigungsschrauben
Einbaumaße und Zahl der Befestigungsschrauben Einbaulänge L = A + 2 t n = Anzahl der Schrauben ANSI 300 Größe [mm] Gewicht PN 16 ANSI 150 ANSI 300 d x l d x l d x l 105 70 " x 7" “... -
Seite 14: Das Steuersystem Zum Axial-Flow-Valve Gasdruckregler
Das Steuersystem zum Axial-Flow-Valve Gasdruckregler Der AFV ist ein Pilot gesteuerter Gasdruckregler. Das Steuersystem besteht aus einem Steuerblock, gegebenenfalls Vordruckregler und Steuerregler. Zur Einstellung der verschiedenen Ausgangsdrücke stehen folgende Systeme zur Auswahl: Steuerblock Vordruck- Steuerregler u-max Regler (VR) Restriktor- 100 bar... - Seite 15 Die Verwendung eines Vordruckreglers ist in den meisten Fällen von Vorteil. Der schwankende Eingangsdruck wird durch den Vordruckregler Typ Z bzw. Z138 auf einen konstanten Zwischendruck reduziert. Somit wird der Steuerregler ZSC100 bzw. ZSC320 von der Schwankung des Eingangsdruckes nicht beeinflusst.
-
Seite 16: Der Steuerblock
Der Steuerblock Steuerblock mit Drossel Steuerblock mit Inspirator (Inspiratorblock) (Restriktorblock) Der Einstellwert der Drossel (1) am Restriktorblock bestimmt Durchflussmenge des Steuerreglers und somit die Stellgeschwindigkeit des Reglers. Eine niedrige Drosseleinstellung beschleunigt Öffnen verzögert das Schließen des Reglers. Drosseleinstellwerte über 4 führen einer Übersättigung Regelsystems und sollten, wenn... - Seite 17 Der Steuerblock mit Inspirator (1) ist speziell für Applikationen mit geringer Druckdifferenz geeignet. A - A Steuer-Regler Steuerdruck (P Anstelle der einstellbaren Drossel wird eine Injektordüse (1) (Inspirator) verwendet, die den Venturieffekt nutzt. Dieser Effekt verstärkt die Druckdifferenz über der Manschette ca. 3-fach. Somit kann das AFV mit Differenzdrücken betrieben werden, die unterhalb des Öffnungsdrucks der Manschette liegen.
-
Seite 18: Abmessungen
Abmessungen ¾“ BSP Verwendung Anschluss Abmessungen Ventil- Gewicht [mm] Größe max. Vordruck- NPT ¼“ “ 2,3 kg 100 bar regler oder Z138 4,1 kg “ ZSC100 Steuer- 3,6 kg regler ZSC320-100 5,4 kg Harnoreg Steuersystem 220 150 “ 5,3 kg 16 bar... -
Seite 19: Federbereiche
Federbereiche Vordruckregler Z und Steuerregler ZSC-100 max. Eingangsdruck 100 bar Feder Nr. ZSC 100 Farbe 71411P010 70 mbar 350 mbar Grün 71411P043 140 mbar 700 mbar Braun 71411P011 0,2 bar 2,1 bar Gelb 71411P012 0,7 bar 5,2 bar 71411P014 1,7 bar 10,4 bar blau 71411P009... -
Seite 20: Einbau Des Regelgerätes
Zum Einbau und zur Inbetriebnahme sind die jeweils geltenden Vorschriften zu beachten. Sämtliche Arbeiten an Gasdruckregelanlagen sind ausschließlich durch autorisiertes Fachpersonal durchzuführen. Insbesondere sind die DVGW- Arbeitsblätter G 491 und G 495 zu beachten. Einbau des Axial-Flow-Valve Gasdruckregler in die Leitung... - Seite 21 Das AFV wird mit Hilfe der mitgelieferten Bolzen und Muttern in die Leitung zwischen 2 entsprechenden Flanschen eingebaut. Hierzu die Flansche ausrichten und die unteren Gewindestangen lose montieren. Entsprechende Zentrierhülsen (17) vereinfachen den Einbau.
- Seite 22 50, 80,100 73593P002 150, 200 73593P003 3. Schutzkappen und Schutzfolien entfernen. 4. Axial-Flow-Valve-Stellglied und Dichtungen zwischen die Flansche platzieren. Dabei darauf achten, dass die Führungsmutter des Reglers in die Ausgangsseite zeigt. 5. Über die Diagonale zwei Gewindestangen montieren und Muttern anziehen.
-
Seite 23: Ausgangsdruckleitung
4.1.1 Ausgangsdruckleitung Infolge von schnellen AUF-ZU Schaltungen (z. B. Magnetventile) der angeschlossenen Verbraucher kann es zu Problemen mit der Dynamik des Reglers kommen. Wir empfehlen daher ein ausreichendes Rohrvolumen in der Ausgangsleitung vorzusehen. 4.1.2 Anschluss Impulsleitungen max.180° Impulsrohr 12 x 1,5 2. -
Seite 24: Anschluss Atmungsleitungen
4.1.3 Anschluss Atmungsleitungen Regelgerät geschlossenen Räumen installiert, sind Atmungsleitungen des Regelgeräts ins Freie zu führen. Die Anschlüsse am Gerät sind mit 1/8“-NPT Gewinde versehen. Beim Z-Regler kann die Ausrichtung der Atmungsöffnung in 60° Schritten der Einbausituation angepasst werden. Beispielsweise ist bei Pos. 1 die Ausrichtung der Anschlüsse der Atmungs- (vent) und Eingangsleitung (in) gleich. -
Seite 26: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Restriktorblock Vordruckregler Impuls... - Seite 27 Restriktorblock mit Steuerregler ZSC-100 (ZSC320-100) ohne Vordruckregler mit Vordruckregler Z oder Z138 Drossel (1) auf Maximum stellen (Position 8) Einstellschraube am Einstellschraube am Steuerregler (2) Steuerregler (2) zurückdrehen, und Vordruckregler (3) bis die Feder vollständig zurückdrehen, bis beide Federn entspannt ist. vollständig entspannt sind.
-
Seite 28: Inbetriebnahme Inspiratorblock
Inbetriebnahme Inspiratorblock Impuls... - Seite 29 Inspiratorblock mit Steuerregler ZSC-100 (ZSC320-100) ohne Vordruckregler mit Vordruckregler Z oder Z138 Drossel (1) auf Maximum stellen Einstellschraube am Steuerregler Einstellschraube am Steuerregler (2) und (2) zurückdrehen, bis die Feder Vordruckregler (3) zurückdrehen, bis vollständig entspannt ist. beide Federn vollständig entspannt sind. Absperrorgan in der Eingangsseite der Leitung vor dem Gasdruckregler langsam öffnen, damit sich der Druck im Regler aufbauen kann.
-
Seite 30: Inbetriebnahme Typ Harnoreg
Inbetriebnahme Typ Harnoreg Maximaler Eingangsdruck = 16 bar. Regelbereich des Ausgangsdruckes p = 15 mbar bis 1 bar. Die Impulsleitung des Ausgangsdruckes muss min. ø18 mm Innendurchmesser aufweisen. -
Seite 31: Typ Harnoreg Mit Inspirator
Inbetriebnahme Steuersystem Harnoreg Die Einstellschraube (H) am Vordruckregler und Einstellschraube (N) am Steuerregler zurückdrehen, bis beide Federn vollständig entspannt sind. Absperrorgan in der Eingangsseite der Leitung vor dem AFV allmählich öffnen, damit sich der Druck im Regler aufbauen kann. Einstellschraube (H) am Vordruckregler langsam zudrehen, bis sich auf dem Zwischendruck-Manometer ein Zwischendruck (K) gemäß... -
Seite 32: Ersatzteile
Ersatzteile AFV Stellglied Ersatzteile 62 63 Ersatzteilset 73917K001 für ANSI300 und ANSI600 entsprechend alle Nennweiten. -
Seite 33: Ausführung Ansi 300
6.1.1 Ausführung ANSI 300 Pos. Ersatzteil-Nr. Alte Nr. Bezeichnung (Material) 73403G002 73403G002 Gehäuse 2“ 73403G003 73403G003 (Stahl 1.0576; Vernickelt 3“ 73403G019 73403G001 EN12540Fe//Ni20s) 4“ 73403G020 73403G004 6“ 73403G021 73403G005 8“ 73403G022 73403G007 12“ 03652013 03430026 Spannstift 2“ 03652013 03430012 3“ bis 12“ 03110370 03430011 O-Ring (NBR) - Seite 34 Pos. Ersatzteil-Nr. Alte Nr. Bezeichnung (Material) 03512240 03430013 Bolzen (Edelstahl) 2“ 03510237 03430014 3“ 03512239 03430015 4“ 03510238 03430016 6“ 03510239 03430017 8“ 03510241 03430018 12“ 70176P041 03430019 Unterlegscheibe geschlitzt 2”, 3” 70176P039 03430021 (Edelstahl) 4“ 78034P013 03430022 6“ 70176P043 03430023 8“...
-
Seite 35: Ausführung Ansi 600
6.1.2 Ausführung ANSI 600 Pos. Ersatzteil-Nr. Alte Nr. Bezeichnung (Material) 73678G001 73678G001 Gehäuse 2” 73678G003 73678G003 (Stahl 1.0576, 4” 73678G004 73678G004 vernickelt EN12540Fe//Ni20s) 6” 73678G005 73678G005 8” 03652013 03430026 Spannstift 2“ 03430012 4“ bis 8“ 03110370 03430011 O-Ring zum Spannstift (NBR) Alle 73019827 03415030... -
Seite 36: Restriktorblock Ersatzteile
Restriktorblock Ersatzteile Ersatzteilset Restriktorblock: 73020165 (alte Ersatzteil-Nr. G550004) - Seite 37 Pos. Ersatzteil- Alte Nr. Bezeichnung (Material) 73932P002 73019210 Verteilerblock Restriktor 73957P001 (Stahl, verzinkt) 03015005 78039P003 Verschlussschraube (Stahl, verzinkt) 75 * 03237101 78480P001 Filter 70019P106 78 * 73019225 Dichtung Filter (NBR) 70019P016 03598206 78034P016 Scheibe Filter (Stahl, verzinkt) 73019283 71403P012 Druckfeder 78479P001 Verschlussschraube (Stahl, 85 *...
-
Seite 38: Inspiratorblock Ersatzteile
Inspiratorblock Ersatzteile 40 40.5 40.6 42 100 131 111 112 130 112 Ersatzteilset Inspiratorblock: 73020166 (alte Ersatzteil-Nr. 10-1690-0000) - Seite 39 Pos. Ersatzteil-Nr. Alte Nr. Bezeichnung (Material) 73019209 G061088 Verteilerblock Inspirator (Stahl, verzinkt 03559117 34-6706-0701 Gewindestift (nur bei externer Druckversorgung verwenden) (74036K002 Kit) 03015005 G061013 Verschlussschraube (Stahl, verzinkt) 3 73019214 G061024 Düse komplett 0,060“, standard (Messing) 73019213 G061006 Düse komplett 0,030“ (Messing) 40.5 * 03110131 G049802 O-Ring Inspirator (NBR)
-
Seite 40: Vordruck- Und Steuerregler Ersatzteile
Vordruck- und Steuerregler Ersatzteile 6.4.1 Ersatzteilsets für Regler Typ Z Die Ersatzteilsets der Piloten ZSC100, ZSC150, ZSC320-100, ZSC320-150, Z und Z138 enthalten die Standard Düse (3/32“), Arbeitsmembranen, Dichtungen, O- Ringe und den Ventilsitz wie in der folgenden Tabelle dargestellt. Ersatzteil-Nr. alte Ersatzteil-Nr. Ventilsitz 73914K002 73914K001 70041P002 80 Shore 73914K010... - Seite 41 Pos. Ersatzteil- Alte Nr. Bezeichnung (Material) 73018785 70562P008 Gehäuse “ NPT (Messing) 1.2* 70033P001 03430003 Düse ", Standard (Messing) 70033P002 03430536 Düse " (Messing) 70033P003 03430537 Düse " (Messing) 71341P002 Membranklemmring (Stahl, verzinkt) 1 15.2* 70170P028 03430002 Membran (NBR) 73018786 03430541 Bügel komplett (Messing) 15.6...
-
Seite 42: Vordruckregler Typ Z138 Ersatzteile
6.4.3 Vordruckregler Typ Z138 Ersatzteile 15.6 15.10 15.2 270.25 270.15 15.5... - Seite 43 Pos. Ersatzteil-Nr. Alte Nr. Bezeichnung (Material) 70562P001 70562P008 Gehäuse “ NPT (Messing) 1.2* 70033P001 03430003 Düse ", standard (Messing) 70033P002 03430536 Düse " (Messing) 70033P003 03430537 Düse " (Messing) 71341P003 03430565 Membranklemmring (Stahl, verzinkt) 1 15.2* 70170P028 03430002 Membran (NBR) 15.5 70852P002 03430541...
-
Seite 44: Steuerregler Typ Zsc-100 Ersatzteile
6.4.4 Steuerregler Typ ZSC-100 Ersatzteile 15.10 15.6 15.2 270.25 270.15 270.4 15.5 15.2 15.10 15.6... - Seite 45 Pos. Ersatzteil-Nr. Alte Nr. Bezeichnung 70562P001 70562P008 Gehäuse " NPT (Messing) 1.2* 70033P001 03430003 Düse ", standard (Messing) 1 70033P002 03430536 Düse " (Messing) 70033P003 03430537 Düse " (Messing) 71341P002 517125 Membranklemmring (Stahl, verzinkt) 15.2* 70170P028 03430002 Membrane (NBR) 15.5 70852P002 03430574 Bügel (Messing)
-
Seite 46: Steuerregler Typ Zsc320-100 Ersatzteile
6.4.5 Steuerregler Typ ZSC320-100 Ersatzteile 15.10 15.6 270.25 270.15 15.2 15.5 15.6 15.2 15.10... - Seite 47 Pos. Ersatzteil-Nr. Alte Nr. Bezeichnung 70562P001 70562P008 Gehäuse " NPT (Messing) 1.2* 70033P001 03430003 Düse ", standard (Messing) 70033P002 03430536 Düse " (Messing) 70033P003 03430537 Düse " (Messing) 71341P003 71341P003 Membranklemmring (Stahl, verzinkt) 15.2* 70170P028 03430002 Membrane (NBR) 15.5 70852P002 03430541 Bügel (Messing) 15.6...
-
Seite 48: Vordruckregler System Harnoreg Typ Zamak Bis Bj. 94
6.4.6 Vordruckregler System Harnoreg Typ Zamak bis Bj. 94 Für den Vordruckregler bis Bj. 94 sind keine Ersatzteile erhältlich. Somit dieser muss durch den Vordruckregler Zamak ab Bj. 94 ausgetauscht werden. 6.4.7 Vordruckregler System Harnoreg Typ Zamak ab Bj. 94... - Seite 49 Pos. Ersatzteil-Nr. Bezeichnung 518242 Gehäuse 518241 Messwerk-Oberteil 518243 Verschlusskappe 03430579 Ventilsitzabdichtung 03430580 Ventilspindel 518249 Ventilführung 7, 8, 9 03430641 Membrane komplett 518247 Federteller 03418041 Feder, Bereich 0 bis 1,6 bar 03418039 Feder, Bereich 0 bis 2,5 bar 518250 Feder 518252 Sprengring ø1,9 518258 Schraube M6 x 25...
-
Seite 50: Verteilerblock Harnoreg
6.4.8 Verteilerblock Harnoreg... - Seite 51 Pos. Ersatzteil-Nr. Beschreibung 550057 Verteilerblock 03430581 Zwischenstück 03430077 Restriktor 0,8 mm 03430078 Restriktor 1,5 mm 03430079 Inspirator 0,8 mm 03237101 Filter 550067 Verschlussschraube zum Filter 550080 Verschlussschraube zum Restriktor 550064 Spannschraube Düse 542107 Verschlussschraube mit Innensechskant 1 560107 Schraube M6 x 8 03430531 Dichtung ø22,7 x 30 x 2 03430532...
-
Seite 52: Steuerregler Typ Harnoreg
6.4.9 Steuerregler Typ Harnoreg... - Seite 53 Pos. Ersatzteil-Nr. Alte Nr. Bezeichnung 518213 518206 Messwerk-Unterteil 518238 518237 Messwerk-Oberteil 03430070 Düse 2,5 mm 03430072 Hebel mit Dichtung 03430071 Welle 560104 Schraube M4 x 10 03430582 Membranhalter 03430073 Membrane I513102 513102 Reduzierteller 518235 Membranteller für = 400 bis 1.000 mbar 518120 Federteller 518200...
-
Seite 55: Eventuelle Störungen Des Axial-Flow-Valve-Gasdruckregler
Eventuelle Störungen des Axial-Flow-Valve-Gasdruckregler Störung Ursache Maßnahme Fremdkörper beseitigen, Manschette reinigen oder Fremdkörper (Schweißperlen) erneuern, Rohrleitungen zwischen Manschette und zwischen Filter und Regler kein Null- Käfigeinsätzen überprüfen Abschluss Manschette defekt Abgenutzte Ventilsitze im Ventilsitze erneuern Steuerregler Drossel im Verteilerblock falsch Drossel auf Pos. -
Seite 56: Inspektion Des Axial-Flow-Valve-Gasdruckregler
Inspektion des Axial-Flow-Valve-Gasdruckregler Inspektion des Axial-Flow-Stellglied Axial-Flow-Valve-Stellglied aus der Leitung herausnehmen. Mit Hilfe des entsprechenden Schlüssels den Verbindungsbolzen lösen (Bild 1 und 2). - Seite 57 Schraubenzieher in den entsprechenden Schlitzen der Ventilkäfigeinsätze ansetzen und diese vom Gehäuse trennen (Bild 3 und 4). Die Manschette aus dem Gehäuse wie abgebildet herausnehmen (Bild 5 bis 7). Alle Teile des Stellgliedes und die Kanäle im Gehäuse auf Sauberkeit überprüfen, eventuell fremde Gegenstände (z.
-
Seite 58: Inspektionen Der Steuerregler Z, Z138, Zsc-100, Zsc320-100, Zsc150
Inspektionen der Steuerregler Z, Z138, ZSC-100, ZSC320-100, ZSC150, ZSC320-150 15.10 270.25 15.6 270.15 15.2 15.5 15.6 15.2... - Seite 59 Die Sicherungsmutter der Einstellschraube (125) lösen und diese ausschrauben, bis die Feder voll entspannt ist. 2. Position der Atmungsöffnung Kennzeichnen. 3. Verbindungsschrauben (101) lösen und den Steuerregler zerlegen. 4. Einzelteile kontrollieren, Membranen (15.2), Sitzdichtung (270.25) bzw. Ventildüsen (1.2) gegebenenfalls erneuern. 5.
-
Seite 60: Inspektion Restriktorblock
Inspektion Restriktorblock Verschlussschraube (1) abschrauben und O-Ring (2) prüfen bzw. erneuern. 2. Filter (3) auf Sauberkeit überprüfen bzw. erneuern und wieder zusammenbauen. 3. Sicherungsscheibe (4) entfernen und Restriktor (5) herausnehmen. O-Ringe (6) überprüfen bzw. erneuern. Restriktor beim Einbauen drehen. Sicherungsscheibe (4) überprüfen bzw. erneuern und wieder einbauen. 4. -
Seite 61: Inspektion Inspiratorblock
Inspektion Inspiratorblock Verschlussschraube (1) abschrauben und O-Ring (2) prüfen bzw. erneuern. Filter (3) auf Sauberkeit überprüfen bzw. erneuern. Stutzen und Schraube (5) herausdrehen. Inspirator-Düse (6) durch die Bohrung des Filters mit geeignetem Bolzen herausdrücken. Düse (6) und O-Ringe (7, 8) überprüfen bzw. erneuern und wieder einbauen. Filter (3), O-Ring (2) und Verschlussschraube (1) wieder einbauen. -
Seite 62: Inspektion Steuersystem Harnoreg
Inspektion Steuersystem Harnoreg Vordruckregler auf Funktion prüfen, bzw. als komplette Einheit erneuern. 2. Die Sicherungsmutter des Steuerreglers Harnoreg lösen, und die Einstellschraube herausschrauben, bis die Feder voll entspannt ist. 3. Verbindungsschrauben lösen und den Steuerregler zerlegen. 4. Einzelteile des Steuerreglers auf Sauberkeit kontrollieren bzw. Membrane, Sitzring und Düse erneuern, Steuerregler wieder zusammenbauen. -
Seite 64: Technische Änderungen Vorbehalten
