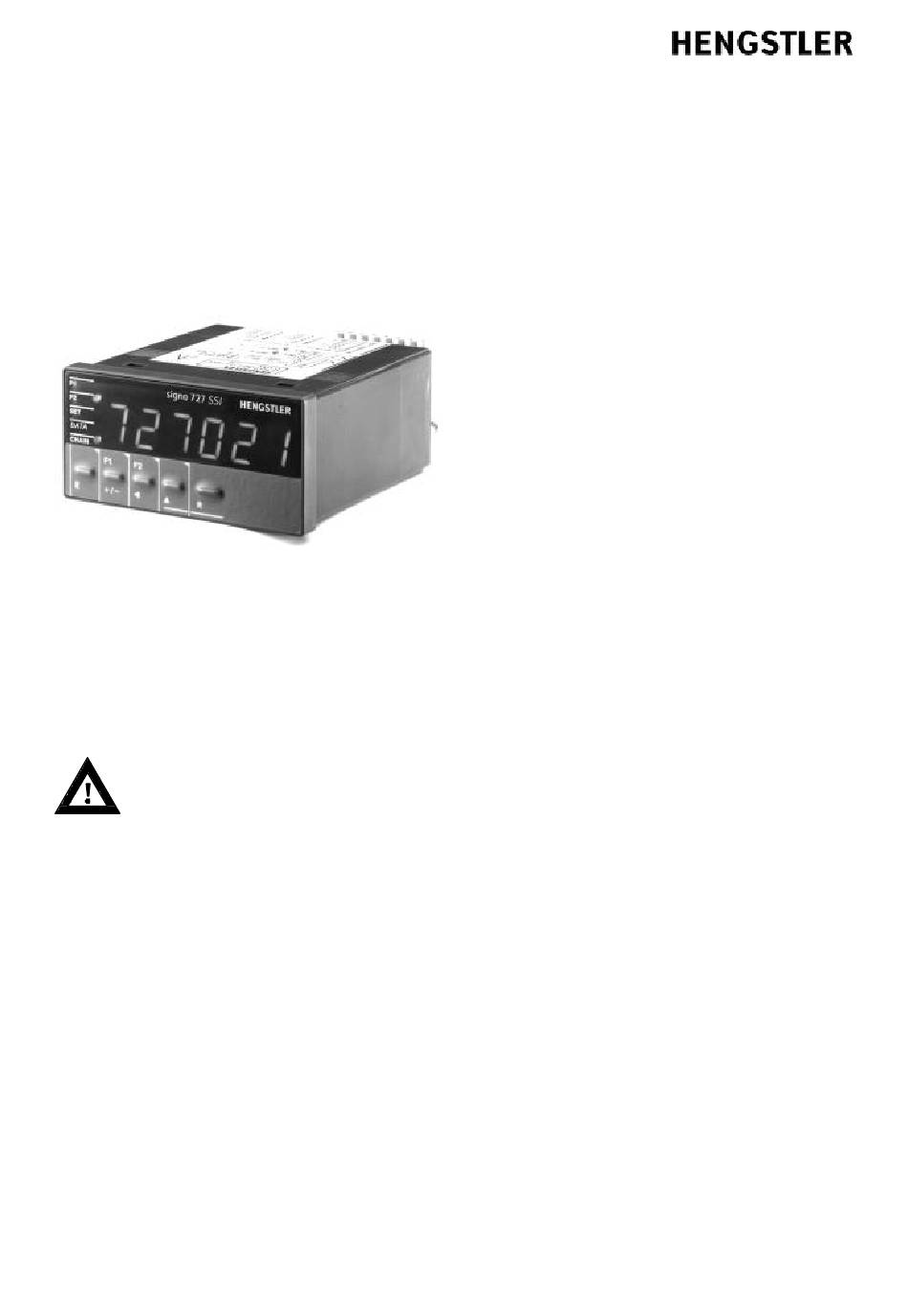

Hengstler signo 727 SSI Betriebsanleitung

Betriebsanleitung
signo 727 SSI
Positionsanzeige mit/ohne Grenzwerte
und SSI-Absolutgebereingang
___________________________________________________________________________________________________________
_
Dieses Symbol steht bei Textstellen, die
besonders zu beachten sind, damit der
ordnungsgemäße Einsatz gewährleistet ist und
Gefahren ausgeschlossen werden.

1. Sicherheitshinweise

Die Positionsanzeigen der Modellreihe signo 727 sind
gemäß EN 61010, Teil 1 - Schutzmaßnahmen für
elektronische Meßgeräte gebaut und geprüft. Sie haben
das Werk in sicherheitstechnisch
Zustand verlassen.
Um diesem Zustand zu erhalten und einen gefahrlosen
Betrieb sicherzustellen, muß der Anwender die Hinweise
und Warnvermerke
Betriebsanleitung enthalten sind!
• Die Zähler dürfen nur in eingebautem Zustand
betrieben werden!
• Die Versorgung der Zähler mit der Betriebsspannung
12 - 24 VDC= sollte aus einer SELV-Spannung (siehe
EN 60 950) erfolgen, da keine galvanische Trennung
zwischen Spannungs-versorgung
elektronischen Ein- und Ausgängen besteht!
• Bei Einbau und Montage des Geräts sind die
Vorschriften der örtlichen EVU's zu beachten.
• Das Öffnen der Positionsanzeige für Einstellarbeiten
darf nur durch eine Fachkraft erfolgen!
Sach-Nr. 2 727 021
einwandfreiem
beachten, die in
und
Version 1191000WBI

Inhaltsverzeichnis

1. Sicherheitshinweise ................................... 1
2. Einbau der Positionsanzeige ..................... 2
2.1. Einbau und Maßbild .............................. 2
2.2. Anschluß ............................................. 2
2.2.1 Klemmenbelegung............................... 2
2.2.2 Beschreibung der Ein- und
Ausgänge ............................................ 3
2.3. Funktionsbeschreibung der
Positionsanzeige.................................. 3
3. Bedienung der Positionsanzeige ............... 3
3.1. Display und Tastatur ............................. 3
3.2. Setzen des Referenzwertes bzw.
Rücksetzen des Kettenwertes ............... 3
3.3. Ändern von Grenzwert 1,
Grenzwert 2 und Setzwert ..................... 4
4. Programmierung........................................ 4
4.1 Übersicht .............................................. 4
4.2 Anzeigen der Absolutdaten des
Absolutgebers ...................................... 5
4.3 Ändern der Systemparameter.................. 5
4.4 Übersicht der Systemparameter
und deren vorgegebene
Alternativzustände: ............................... 5
5. Sperren von Tastaturfunktionen................. 6
6. Störungen und Fehlermeldungen.............. 6
7. Technische Daten ...................................... 6
7.1. Bestellangaben..................................... 7
7.2. Zubehör................................................ 7
7.3. Erklärung der Fachbegriffe ..................... 7
•
Die Steckanschlußklemmen dürfen nur spannungslos
betätigt werden
•
Die Numerierung der Steckanschlußklemmen und der
zugehörigen Buchsenleisten ist zu beachten!
•
Nicht belegte Klemmen (NC) dürfen nicht beschaltet
werden!
•
Die Anschlußklemmen sind durch den Einbau zu
schützen!
•
Um die Handrückensicherheit der Anschluß-klemmen
einzuhalten, ist ein ordnungsgemäßer Anschluß der
stromführenden
erforderlich.
•
Wenn ein gefahrloser Betrieb nicht mehr möglich ist, so
ist die Positionsanzeige außer Betrieb zu setzen und
gegen unbeabsichtigten Betrieb zu sichern!
dieser
•
Hengstler Zähler sind fü r den Industrieeinsatz konzipiert
•
Die Einbauumgebung und Verkabelung hat maßgeblich
Einfluß auf die EMV (Störaussendung und Störfestigkeit)
des Zählers, sodaß bei der Inbetriebnahme die EMV der
gesamten
Insbesondere die Relaisaus gänge sind durch geeignete
Beschaltungen
den
schützen.
•
Der Anwendungsbereich der Produkte liegt in indu-
striellen Prozessen
Überspannungen, denen das Produkt an den An-
schlußklem men ausgesetzt wird, auf Werte der Über--
spannungskategorie II begrenzt sein müssen.
Leiter an den Anschlußklemmen
Anlage (Gerät) sicherzustellen
vor zu großer Störaussendung
und Steuerungen,
ist.
zu
wobei die
/7
