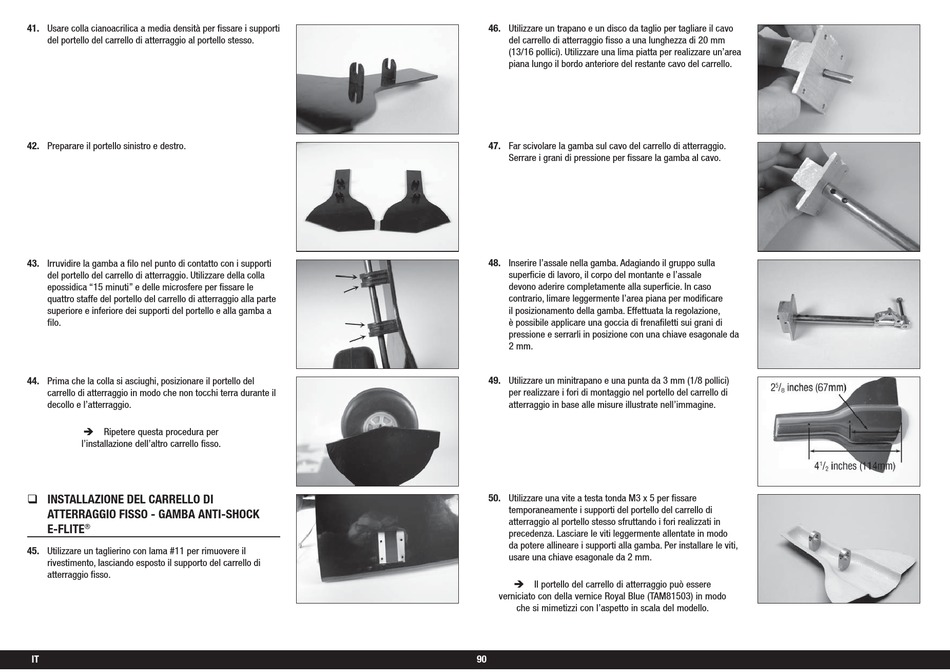

41. Usare colla cianoacrilica a media densità per fi ssare i supporti
del portello del carrello di atterraggio al portello stesso.
42. Preparare il portello sinistro e destro.
43. Irruvidire la gamba a fi lo nel punto di contatto con i supporti
del portello del carrello di atterraggio. Utilizzare della colla
epossidica "15 minuti" e delle microsfere per fi ssare le
quattro staffe del portello del carrello di atterraggio alla parte
superiore e inferiore dei supporti del portello e alla gamba a
fi lo.
44. Prima che la colla si asciughi, posizionare il portello del
carrello di atterraggio in modo che non tocchi terra durante il
decollo e l'atterraggio.
 Ripetere questa procedura per
l'installazione dell'altro carrello fisso.
 INSTALLAZIONE DEL CARRELLO DI
ATTERRAGGIO FISSO - GAMBA ANTI-SHOCK
®
E-FLITE
45. Utilizzare un taglierino con lama #11 per rimuovere il
rivestimento, lasciando esposto il supporto del carrello di
atterraggio fi sso.
IT
46. Utilizzare un trapano e un disco da taglio per tagliare il cavo
del carrello di atterraggio fi sso a una lunghezza di 20 mm
(13/16 pollici). Utilizzare una lima piatta per realizzare un'area
piana lungo il bordo anteriore del restante cavo del carrello.
47. Far scivolare la gamba sul cavo del carrello di atterraggio.
Serrare i grani di pressione per fi ssare la gamba al cavo.
48. Inserire l'assale nella gamba. Adagiando il gruppo sulla
superfi cie di lavoro, il corpo del montante e l'assale
devono aderire completamente alla superfi cie. In caso
contrario, limare leggermente l'area piana per modifi care
il posizionamento della gamba. Effettuata la regolazione,
è possibile applicare una goccia di frenafi letti sui grani di
pressione e serrarli in posizione con una chiave esagonale da
2 mm.
49. Utilizzare un minitrapano e una punta da 3 mm (1/8 pollici)
per realizzare i fori di montaggio nel portello del carrello di
atterraggio in base alle misure illustrate nell'immagine.
50. Utilizzare una vite a testa tonda M3 x 5 per fi ssare
temporaneamente i supporti del portello del carrello di
atterraggio al portello stesso sfruttando i fori realizzati in
precedenza. Lasciare le viti leggermente allentate in modo
da potere allineare i supporti alla gamba. Per installare le viti,
usare una chiave esagonale da 2 mm.
 Il portello del carrello di atterraggio può essere
verniciato con della vernice Royal Blue (TAM81503) in modo
che si mimetizzi con l'aspetto in scala del modello.
