3. Produktbeschreibung

3.1

Allgemeine Beschreibung

Das Abformmassen Anmischgerät DUOMIX II dient dem komfortablen Auspressen und Mischen von
dentalen 2 Komponenten Abformmassen.
Es können 5:1 Kartuschen oder Schlauchbeutel in Stützkartuschen der verschiedenen Hersteller verar-
beitet werden.
Mit den Symbolen
zugehörigen Mischprogramm doppelt so schnell gefördert werden.
Ein Mischprogramm regelt individuell den Vorschub der Druckteller und die Drehzahl des Mischer-
sechskants.
Es dürfen nur die Mischdüsen verwendet werden, die von den Abformmassenherstellern den jeweiligen
Materialien zugewiesen wurden.

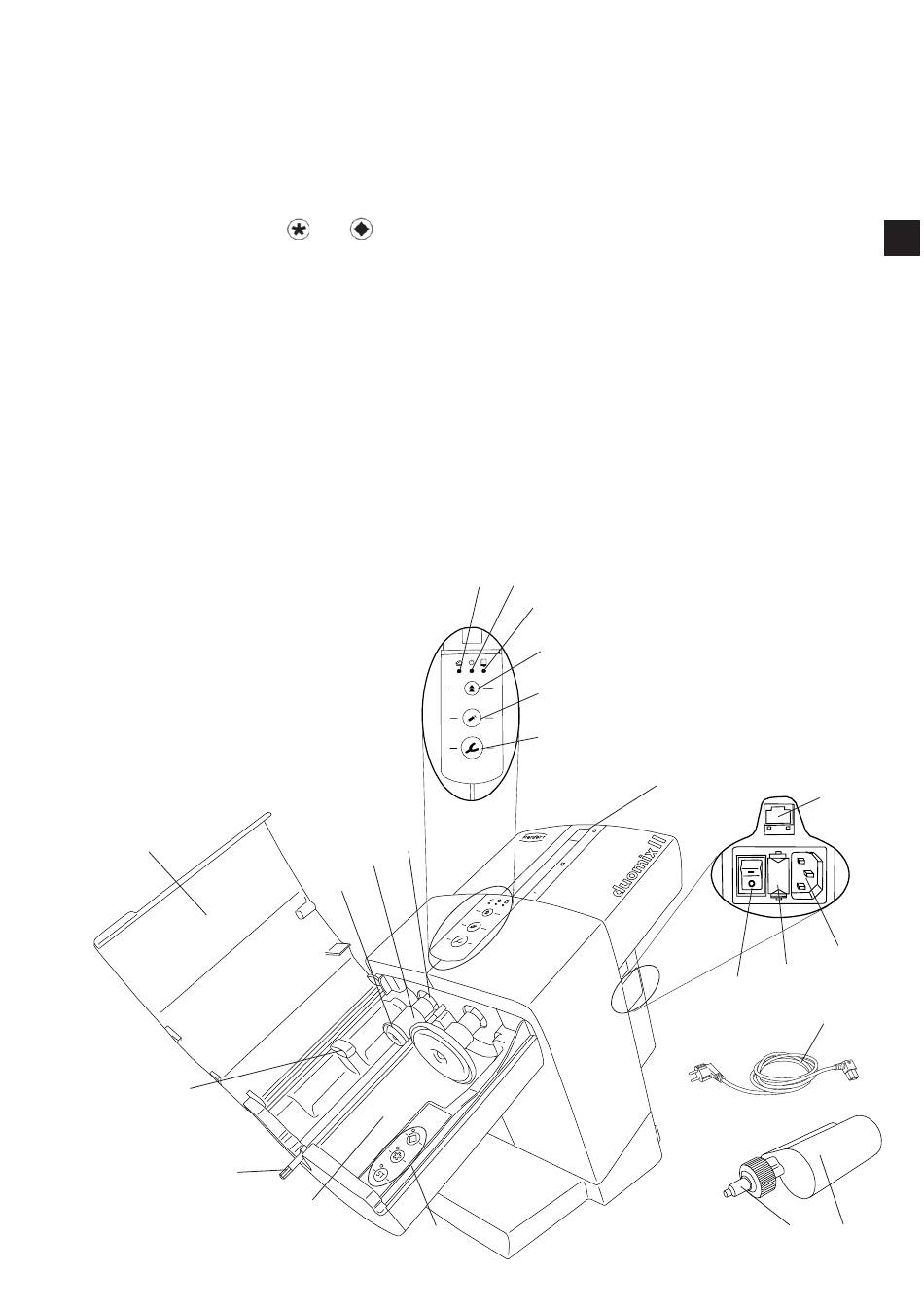

3.2 Baugruppen und
Funktionselemente
(1) Füllstandanzeige für Kartusche
(2) Vorschubtaste „Abformlöffel"
(hohe Auspressgeschwindigkeit)
(3) Vorschubtaste „Dispenser"
(niedrige Auspressgeschwindigkeit)
(4) Rückfahrtaste
(5) LED gelb, Restmengenanzeige
(6) LED grün, Gerät EIN
(7) LED rot, Geräteklappe offen
(8) Geräteklappe
(9) Druckteller
(10) Spindelabdeckung
(11) Spindel
(8)
(12)
(13)
Abb. 1
gekennzeichnete Abformmassen können beim DUOMIX II mit dem
oder
(11)
(10)
(9)
(14)
(15)
(12) Arretiernase
(13) Mischersechkant
(14) Kartuschenschale
(15) Programmtasten und Anzeige-LED
für Mischprogramme
(16) Netzschalter
(7) (6)
(17) Gerätesicherung
(5)
(18) Netzanschlussstecker
(19) Netzkabel
(4)
(20) Kartusche / Stützkartusche mit
Schlauchbeutel
(3)
(21) Mischdüse
(22) Serviceanschluss (nur für Renfert
(2)
interne Anwendung)
- 5 -
(1)
(22)
(18)
(17)
(16)
(19)
(20)
(21)
