Luoman Lillevilla 100 C Montageanleitung
Quicklinks
Lillevilla 100 C
Sehr geehrter Kunde,
lesen Sie diese Anleitung vor dem Aufbau bitte vollständig
durch. Bei Unklarheiten wenden Sie sich bitte vor dem
Aufbau an Ihren Verkäufer.
Falls Sie Ersatzteile benötigen, verwenden Sie bitte die
Teileliste dieser Aufbauanleitung und tragen Sie in dieser
bitte unbedingt folgende Garantienummer ein, bevor Sie diese
Liste Ihrem Verkäufer zur Bearbeitung aushändigen.
Garantienummer:
Werkskontrolle durch:________________________
Hausaußenmaß (inkl.
Dachüberstände)
Außenmaß Wände
Dachfläche
Firsthöhe
Seitenwandhöhe
Umbauter Raum
3 Fenster (Echtglas)
1 Fenster (Echtglas)
1 Fenster (Echtglas)
2 Türen
Gewicht (2 Pakete)
alle Angaben circa.
Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 1
Wand D
6090 mm x 5210 mm
5850 mm x 4100 mm
34,80 m²
3450 mm
2350 mm
64 m³
1121 mm x 805 mm
575 mm x 575 mm
575 mm x 805 mm
820mm x 1740 mm
1450 kg + 980 kg
Blockbohlenhaus mit 45mm
Wandstärke
Sockelmaß 5650 mm x 3900 mm
Wand C
Wand E
Wand A

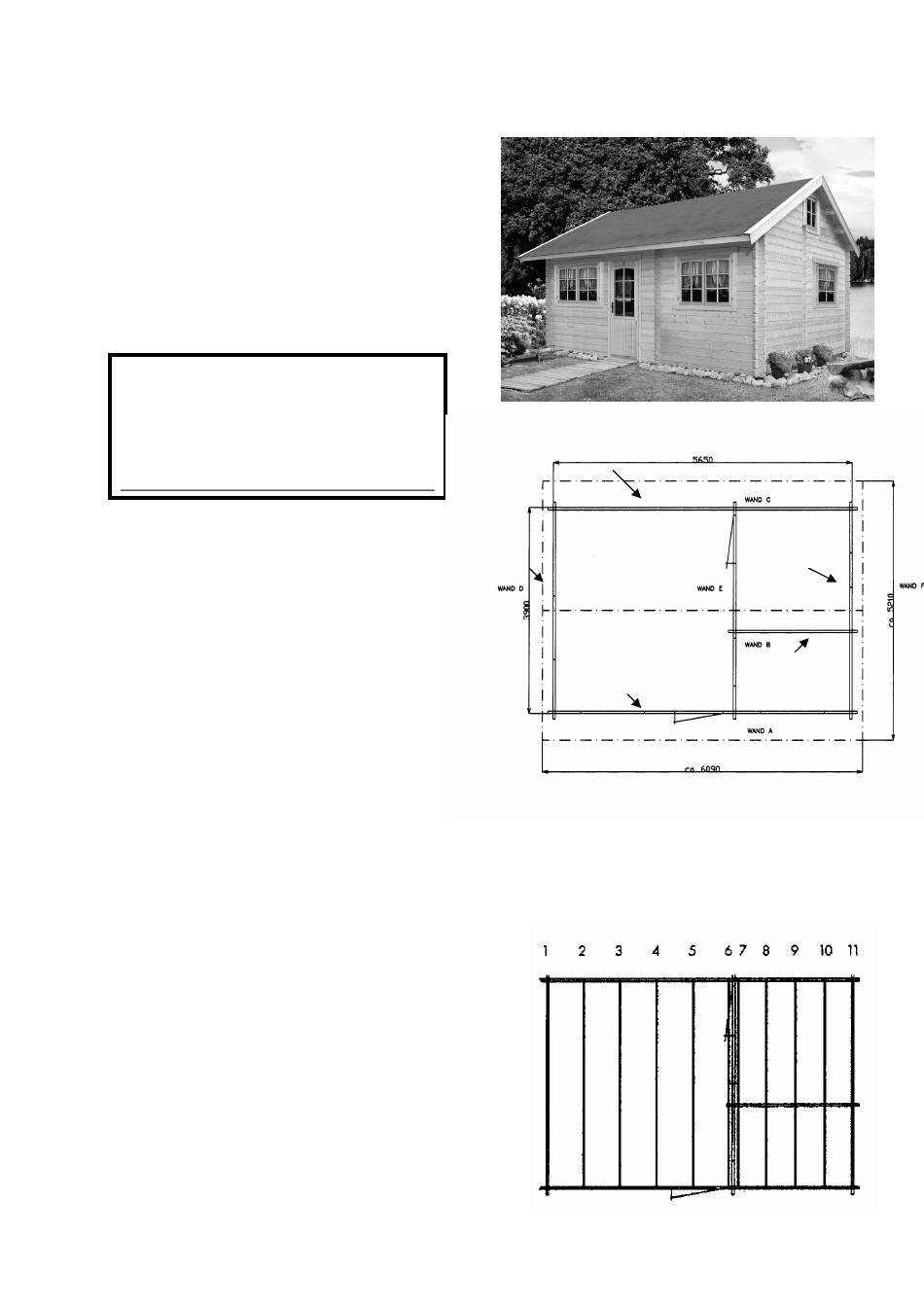

Grundriss und Fundamentplan
(11 Fundamenthölzer)
Wand F
Wand B
Verwandte Anleitungen für Luoman Lillevilla 100 C
Inhaltszusammenfassung für Luoman Lillevilla 100 C
- Seite 1 1 Fenster (Echtglas) 575 mm x 575 mm 1 Fenster (Echtglas) 575 mm x 805 mm 2 Türen 820mm x 1740 mm Gewicht (2 Pakete) 1450 kg + 980 kg alle Angaben circa. Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 1...
- Seite 2 Markt als Ihr Verkäufer das Entscheidungsrecht vor. Vorab ein paar Worte zum Holz: Unser Werkstoff ist reine Natur. Massivholz besitzt die Eigenschaft, Feuchtigkeit aufzunehmen und abzugeben und passt Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 2...
- Seite 3 Übrigens: gute Belüftung und die Vermeidung von Staunässe ist immer noch der allerbeste Schutz von Holz vor Fäulnis! Wir wünschen Ihnen beim Aufbau gutes Gelingen und jahrelange Freude mit Ihrem neuen Gartenhaus. Nun kann es los gehen! Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 3...
- Seite 4 Geräteraum zur Vorderwand hin und folgerichtig den Nebenraum zur Rückwand. 3) Durch die Position der Bohlen D2+D3 des Giebels D… ….bestimmen Sie die Position des Fensters. Wand F Wand A Wand C Wand D Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 4...
- Seite 5 Wand A Wand C Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 5...
- Seite 6 Wand D Wand F Wand E Wand B Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 6...
- Seite 7 Streifen zu Außenkante Streifen) nicht überschreiten. Die Be- festigung der Fundamenthölzer auf dem Streifenfundament hat mit geeigneten Einschlagdübeln oder vergleichbaren Verbin- dungsmitteln zu erfolgen. Diese sind nicht im Lieferumfang enthalten. Ein Fundamentplan liegt der Statik bei. Zeichnung 2 Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 7...
-
Seite 8: Wandaufbau Und Einbau Der Tür Und Der Fenster
Die Hölzer sind zwar imprägniert, Sie sollten aber dennoch zur Sicherheit einen Streifen bitumierter Pappe (nicht im Lieferumfang enthalten) oder Folie gegen aufsteigende Feuchtigkeit zwischen Fundament und Fundamentholz einlegen. Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 8... - Seite 9 Gewindestangen genügend Raum ‚nach unten‘ zum ‚sacken‘ haben. Diese erste Bohlenlage in den 6 Eckfügungen auf den Fun- damenthölzern mit dünnen Schrauben befestigen. Hierzu un- bedingt sorgfältig vorbohren, sonst würde die Bohle beschädigt! Zeichnung 4. Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 9...
- Seite 10 Fundamenthölzer überstehen: dies ergibt eine Tropfkante und schützt vor Nässe – auf jeden Fall aber auf eine ausreichende Kante nach innen als sichere Auflage der Fußbodendielen achten. Zeichnung 3. Zeichnung 3 5-8mm Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 10...
- Seite 11 Sie nun auch auf die Höhe der Vorderwand (7 ½. Wandbohle ), um hier ebenso die beiden Fenster nach Weiterbau mit den kürzeren Bohlen A4 / A5 / A6 nach 2 Bohlen- lagen vorsichtig einzuschieben: Zeichnung 9a Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 11...
- Seite 12 Noch ein paar Worte zum Holz sowie der Passung der Tür und der Fenster: Wie gesagt, ist es bei dem reinen Naturmaterial Holz auch bei sorgfältigster Bearbeitung technisch nicht möglich, 100% „totes” Material zu produzieren: Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 12...
- Seite 13 Rahmens nur an einer Wandbohle (nicht an mehreren, um das Arbeiten des Holzes nicht zu behindern). Siehe Zeichnung 8. So können die Wände 'arbeiten' ohne den Türrahmen zu beeinflussen. Bei dem Fenster können Sie ebenso verfahren. Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 13...
- Seite 14 Fußbodens beginnen, stellen sie sicher, dass die aufgesetzten Giebel so befestigt sind, dass eine Gefährdung durch Herabfallen unbedingt ausgeschlossen ist – wenn notwendig, diese während der Montage zusätzlich mit Dachlatten o.ä. sichern und befestigen. Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 14...
- Seite 15 Reklamationsgrund darstellen. Auch sind ausgebrochene Kantenäste bei Bodendielen zu akzeptieren. Eine teilweise abgebrochene Feder kann ebenfalls vorkommen, wird Ihnen jedoch kein Problem beim Schließen der Bodenfläche verursachen. Zeichnung 3 Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 15...
- Seite 16 Um eine optimale Passung zu gewährleisten, längen Sie die bei- liegenden Fußleisten (20 x 30 mm) bitte selbst ab und passen die- se umlaufend in die 3 Räume und den Schlafboden ein. Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 16...
- Seite 17 Firstpfette auf der Mittelwand E befestigen sowie die geschrägten Wangenbretter K 2 genau laut Zeichnung 10 an den Giebelenden (je 2 Stück) der Mittelwand E stabil vernageln – diese Teile dienen als Auflage für die Pfetten. Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 17...
- Seite 18 Zeichnung 11 Mittelpfosten K1 Wangenbretter K2 Deckenträger PA2 und PA3 Wandträger PA1 4 Stück Zeichnung 10 Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 18...
- Seite 19 Spielraum bleibt – dieser ist unbedingt wichtig, wenn die Konstruktion sackt und deshalb hier nicht blockiert werden darf – die Zeichnung 10 zeigt die Ausführung. Den Mittelpfosten nicht mit der Firstpfette vernageln. Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 19...
- Seite 20 Befestigen Sie nun die Traufkantenbretter K8 (2280mm) / K9 (3770mm) bündig mit der Dachfläche. Zeichnung 6 Zeichnung 6 Die Dachbretter sollten mit je 2 Nägeln an der Pfette / Seitenwand befestigt werden. K8/K9 Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 20...
- Seite 21 Beachten Sie aber unbedingt, dass Sie einen Überstand von 2- 3cm als Tropfkante an den Seiten belassen, ansonsten dringt abfließendes Wasser in das Holzdach ein und führt umgehend zu Schäden. Beispielbild für eine Dacheindeckung mit Dachpappbahnen. Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 21...
- Seite 22 Wir empfehlen Ihnen, auch hier „ganze Arbeit“ zu leisten und Ihr Haus mit Bitumenschindeln oder ähnlich hochwertigen Eindeck- systemen einzudecken (beachten sie die Dachlast). Dachpappe allein ist in der Regel nur als ‚Voreindeckung‘ zu verwenden.. Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 22...
- Seite 23 Herausdrücken nach oben das Dach beschädigen können – dann einfach die Stangen mit einer Eisensäge entsprechend kürzen, damit sie nicht auf dem Boden aufliegen. Zeichnung 7. Gewindestangen Gewindestangen Unterlegscheibe + Mutter Unterlegscheibe + Mutter Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 23...
- Seite 24 Elemente ausrichten und abschließend noch die Abdeckbrettchen zum Schließen der Schlitze über Fenster und Türen an den Rahmen der Elemente befestigen – nicht an den Wandbohlen, damit die Konstruktion Raum zum sacken hat. Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 24...
-
Seite 25: Holzschutz Und Pflege
Angebot an sinnvollen Zubehörteilen, wie zum Beispiel Regenrinnen und auch eine Auswahl guter Dach- eindeckungen, wie zum Beispiel schöne Dachschindeln, die Ihnen helfen, Ihr Blockbohlenhaus „Lillevilla 100 C“ noch wertiger und langlebiger zu gestalten. Der Endanstrich des Hauses sollte möglichst erst nach einer längeren Trockenperiode erfolgen. - Seite 26 Türbeschläge und Schlösser sind je nach Fertigungsprozess in verschiedenen Varianten enthalten. Abweichungen zu Katalogabbildungen sind möglich. Dach- Fuss- bodenbretter sind ggf. auf einheitliche Längen zu kappen. Oben angeführte Punkte sind keine Reklamationsgründe. Blockbohlenhaus Lillevilla 100 C, Aufbauanleitung – 09.02.2011 Seite 26...
- Seite 27 Teileliste Lillevilla 100 C 5650 x 3900mm 45mm 1/2 Beschädigte oder fehlerhafte Teile unter Angabe der Beschreibung Abmessungen in mm ca. Anzahl Marke Kontrolle Anzahl in der Spalte Kontrolle markieren: Mittelpfosten 135 x 145 x 1128 Wangenbretter 135 x 145 x 724 Bitte als erstes Garantie-Nr.
- Seite 28 Teileliste Lillevilla 100 C 5650 x 3900mm 45mm 2/2 Beschädigte oder fehlerhafte Teile unter Angabe der Beschreibung Abmessung in mm ca. Anzahl Marke Kontrolle Anzahl in der Spalte Kontrolle markieren: Wandbohle 45 x 135 x 709 Wandbohle 45 x 135 x 5850...
