General Office NC-7205-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser schwenkbaren Wandhalterung
für Monitore und Fernseher bis 15 kg und 55 cm/ 22''
Bilddiagonale.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihre neue
Wandhalterung optimal einsetzen können.
Lieferumfang
 Wandhalterung
 Montagematerial
 Montageanleitung
Technische Daten
Maximale Belastung 15 kg
Geeignete Monitore 38,1-55 cm / 15-22''
VESA-kompatibel 75 x 75, 100 x 100 mm
Schwenkwinkel 90°
Kippwinkel 20°
Abstand zur Wand 78 mm
Maße 115 x 115 x 75 mm
Montageplatte 100 x 50 mm
Montageteile
Bez
Gegenstand Typ
.
A Blechschraube
B Dübel
C Unterlegscheibe Ø4
D Unterlegscheibe Ø5
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Wandhalterung
für Monitore bis 55 cm / 22''
E
F
G
H
I
J
K
L
Benötigtes Zubehör
 Bohrmaschine
 Kreuzschlitzschraubenzieher
 Stift
Meng
e
3
Montage
HINWEIS:
3
Falls Sie über keine Erfahrung mit Montagearbeiten
verfügen, lassen Sie die Montage von einem
Fachmann vornehmen.
4
ACHTUNG!
Nehmen Sie die Montage nicht alleine vor. Bitten
4
Sie eine zweite Person um Hilfe. Gehen Sie
besonders vorsichtig vor und lassen Sie die
Wandhalterung erst los, wenn Sie sicher sind, dass
sie sicher hält.

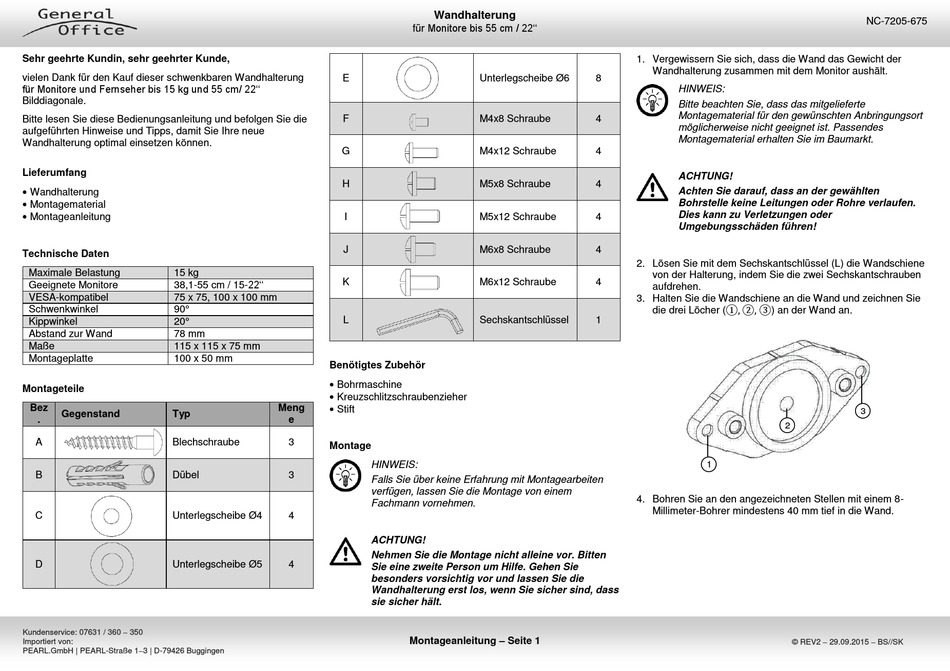

Montageanleitung – Seite 1
1. Vergewissern Sie sich, dass die Wand das Gewicht der
Wandhalterung zusammen mit dem Monitor aushält.
Unterlegscheibe Ø6 8
M4x8 Schraube 4
M4x12 Schraube 4
M5x8 Schraube 4
M5x12 Schraube 4
M6x8 Schraube 4
2. Lösen Sie mit dem Sechskantschlüssel (L) die Wandschiene
von der Halterung, indem Sie die zwei Sechskantschrauben
M6x12 Schraube 4
aufdrehen.
3. Halten Sie die Wandschiene an die Wand und zeichnen Sie
die drei Löcher (
Sechskantschlüssel 1
4. Bohren Sie an den angezeichneten Stellen mit einem 8-
Millimeter-Bohrer mindestens 40 mm tief in die Wand.
HINWEIS:
Bitte beachten Sie, dass das mitgelieferte
Montagematerial für den gewünschten Anbringungsort
möglicherweise nicht geeignet ist. Passendes
Montagematerial erhalten Sie im Baumarkt.
ACHTUNG!
Achten Sie darauf, dass an der gewählten
Bohrstelle keine Leitungen oder Rohre verlaufen.
Dies kann zu Verletzungen oder
Umgebungsschäden führen!
, ,
) an der Wand an.
2
1
© REV2 – 29.09.2015 – BS//SK
NC-7205-675
3
