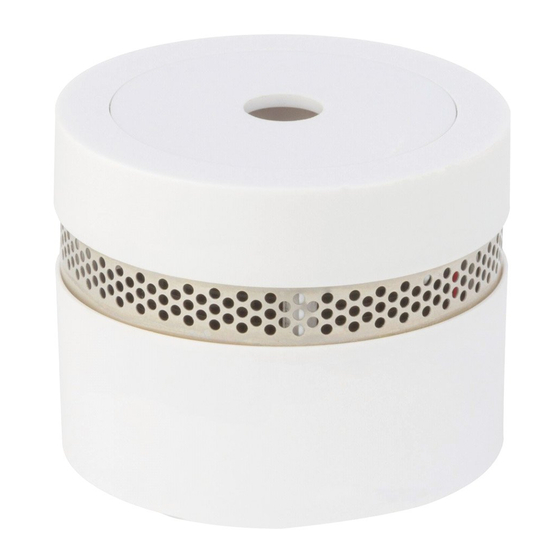

Bedienungsanleitung Mini Rauchwarnmelder
Typ: RWM-20
Vielen Dank für den Kauf des Mini Rauchwarnmelders. Bitte lesen Sie die Gebrauchs- und Montagehinweise sorgfältig durch und befolgen Sie diese!
• Geben Sie diese Anleitung an die Person/Firma weiter welche den Rauchwarnmelder installiert!
• Der Mini Rauchwarnmelder ist auch für die Verwendung in Wohnmobilen, Booten, etc. geeignet!
• Heimrauchwarnmelder für private Anwendung.
1. MONTAGE DES RAUCHWARNMELDERS
• Es wird pro 60m² Fläche eines Stockwerks ein Rauchwarnmelder benötigt.
Installieren Sie in jedem Schlafzimmer und in allen Fluren einen Rauchwarnmelder!
Der Rauchwarnmelder muss in der Raummitte angebracht werden!
Bringen Sie in jedem Treppenhaus an der Decke der obersten Ebene einen Rauchwarnmelder an!
Achtung
Falsche Montageorte verringern die Wirkungsweise
des Rauchwarnmelders!
Platzieren Sie den Rauchwarnmelder an der Decke mit
mindestens 50cm Abstand zur Wand oder einer Ecke!
STÖREINFLÜSSE
Ecken und Wände: Platzieren Sie den Rauchwarnmelder an der Decke mit mindestens 50cm Abstand zur Wand oder einer Ecke!
Dämpfe: Vermeiden Sie die Montage in unmittelbarer Nähe zu Orten, an denen Dämpfe entstehen, welche Falschalarme auslösen könnten (z.B. Küchendämpfe,
Dusche)
Ventilatoren/Lüftungsanlagen: Vermeiden Sie die Montage in unmittelbarer Nähe von Belüftungseinrichtungen. Diese könnten den Rauch am Eindringen in die
Detektionskammer des Rauchwarnmelders hindern und somit die Funktion beeinträchtigen. Die Luftgeschwindigkeit am Montageort darf maximal 1,5m/s betragen.
Tote Winkel ohne Luftbewegung:
Vermeiden Sie es, den Rauchwarnmelder in Dachschrägen zu montieren! Es muss ein Mindestabstand von 10cm zum Dachfirst eingehalten werden!
Leuchten: Montieren Sie den Rauchwarnmelder nicht direkt neben Leuchten (Mindestabstand 30cm)!
2. FUNKTIONSWEISE UND FUNKTIONSTEST
Alarm: Die rote Kontrollleuchte blinkt im Bereitschaftszustand alle 344 Sekunden (5:44 Minuten). Sobald der Rauchwarnmelder Rauch erkannt hat, wechselt er in
den Alarmmodus. Es ertönt dauerhaft ein Warnsignal und die rote Kontrollleuchte blinkt kontinuierlich!
Funktionstest: Die untere Oberfläche ist die Taste für den Funktionstest. Sobald diese für mehr als eine Sekunde gedrückt gehalten wird, wird das Warnsignal
für Rauchalarm ausgelöst und die LED blinkt dauerhaft. Sobald die Testtaste losgelassen wird, verstummt das Warnsignal einige Sekunden später und der
Rauchwarnmelder wechselt in den Zustand „Alarmsignalabschaltung".
Alarmsignalabschaltung/Stummschaltung: Wenn das Gerät das Alarmsignal aussendet, kann durch einsekündiges Drücken der Testtaste das Alarmsignal
manuell abgeschaltet werden. Die Abschaltung setzt sich nach 9 Minuten selbsttätig zurück und wird durch das Blinken der LED alle 10 Sekunden dargestellt. Sobald
jedoch wieder eine kritische Menge Rauch detektiert oder die Testtaste länger als 1 Sekunde gedrückt wird, ertönt das Alarmsignal erneut.
Fehlermodus: Sobald der Rauchwarnmelder alle 43 Sekunden dreimal einen kurzen Signalton abgibt, liegt ein Fehlerzustand vor. Reinigen Sie die Oberfläche
mit einem trockenen, fusselfreiem Tuch von Staubrückständen. Sollte der Fehlermodus immer noch angezeigt werden, ist der Rauchwarnmelder nicht mehr
betriebsbereit und muss ersetzt werden!
Batteriewarnung: Sobald die Batterie ihr Lebensdauerende erreicht hat, ertönt alle 43 Sekunden ein kurzer Signalton. Durch dreisekündiges Drücken der Testtaste
wird die Batteriewarnung für 8 Stunden abgeschaltet. Ersetzen Sie den Rauchwarnmelder umgehend, sobald die Batteriewarnung mehr als viermal angezeigt wurde.
Alarmgedächtnis: Ein Alarmereignis wird 24 Stunden gespeichert und durch dreimaliges grünes Blinken der LED angezeigt.
Lebensendeanzeige: Nach 10 Jahren Betriebsdauer wechselt der Rauchwarnmelder in den Fehlermodus und muss umgehend ausgetauscht werden.
3. WARTUNG
Batterie: Das Gerät enthält eine 3V Lithiumbatterie. Die Lebensdauer beträgt ca. 10 Jahre und die Batterie ist nicht auswechselbar. Es muss der ganze
Rauchwarnmelder ausgetauscht werden, sobald die Batterie erschöpft ist.
Warnung: Lithiumbatterien können explodieren oder Brände verursachen, wenn diese unsachgemäß behandelt werden!
Reinigung: Entfernen Sie das Gerät von der Montageplatte und reinigen Sie die Oberfläche regelmäßig mit einem trockenen, fusselfreien Tuch. Saugen Sie alle
sichtbaren Öffnungen mit einem Staubsauger ab (Empfehlung: 3-Monatszyklus). Führen Sie nach Reinigung und Montage einen Funktionstest durch.
Bemalen oder bekleben Sie den Rauchwarnmelder nicht, da dies die Funktion beeinträchtigen kann!
4. TECHNISCHE DATEN
Typ: RWM-20
Prinzip: Photoelektrische Rauchdetektion
Spannung: 3V Lithiumbatterie
Ruhestromverbrauch: < 3μA
Stromaufnahme bei Alarm: < 200mA
Umgebungstemperatur: 0 - 45°C
Lautstärke: 85 dB im Abstand 3m
Abmessungen: 42,5 × Ø50,8mm
Gewicht: 54g
Maximale Luftfeuchtigkeit: 93%
Normverweis: EN 14604:2005/AC:2008
Kinderzimmer
Treppenhaus
Schlafzimmer
Wohnzimmer
Küche
Keller
Verpflichtende Montageorte
Empfohlene Montageorte
DE
01.18
