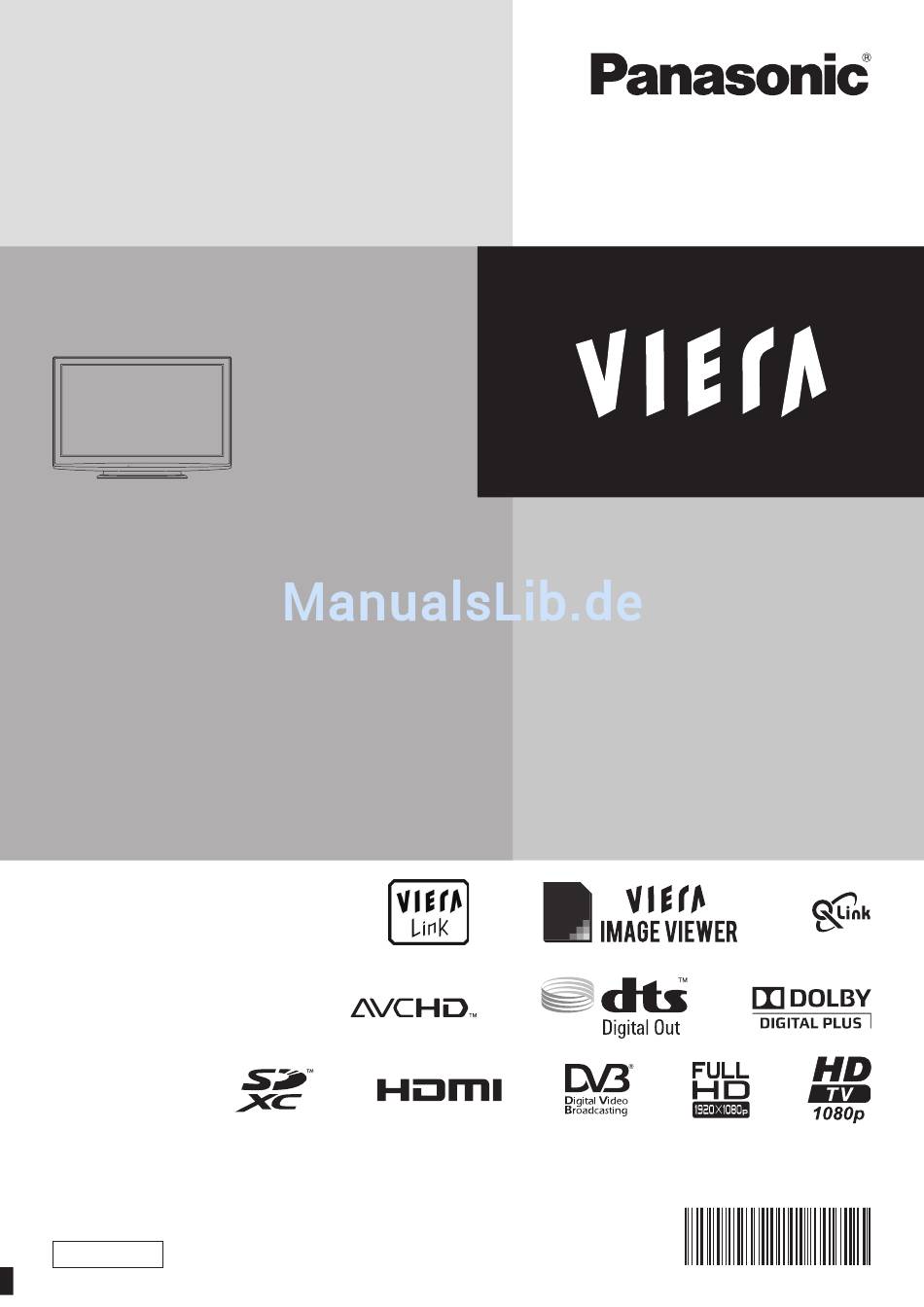

Bedienungsanleitung

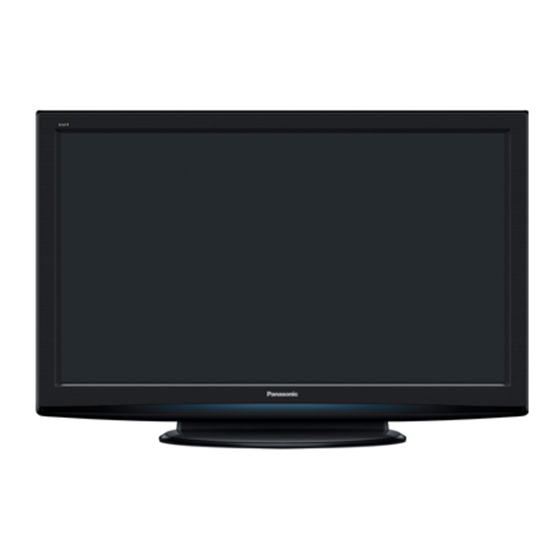

Plasma-Fernseher
Sie finden detaillierte Informationen in der
Bedienungsanleitung auf der CD-ROM.
Um die Bedienungsanleitung auf der CD-ROM anzeigen
zu können, benötigen Sie einen Personalcomputer mit
CD-ROM-Laufwerk, und Adobe® Reader® (Empfehlung:
Version 7.0 oder eine neuere Version) muss auf dem PC
installiert sein.
Je nach Betriebssystem oder den am PC vorgenommenen
Einstellungen kann es vorkommen, dass die Bedienungsanleitung
nicht automatisch startet.
In einem solchen Fall öffnen Sie die PDF-Datei unter dem Ordner
„MANUAL" manuell, um die Bedienungsanleitung anzuzeigen.
Vielen Dank, dass Sie dieses Produkt aus dem Hause Panasonic erworben haben.
Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes sorgfältig durch und
bewahren Sie sie für die zukünftige Bezugnahme griffbereit auf.
Die Bilder in dieser Anleitung dienen lediglich als Illustrationen.
Wenn eine Kontaktaufnahme mit Ihrem Panasonic-Fachhändler erforderlich wird, beziehen Sie sich dazu
bitte auf die dem Gerät beiliegende Pan-Europäische Garantie.
Deutsch
Inhaltsverzeichnis
Bitte unbedingt lesen
●
●
········································································· 3
●
·············································· 3
Kurzleitfaden
●
●
●
●
●
●
TQB0E0936A1G
Modell-Nr.
TX-P42S20E
TX-P42S20ES
TX-P46S20E
TX-P50S20E
················ 2
······ 4
··················· 6
··························· 8
··························· 10
···················· 12
··················· 13
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic TX-P42S20E
Inhaltszusammenfassung für Panasonic TX-P42S20E
-
Seite 1: Inhaltsverzeichnis
··················· 13 „MANUAL“ manuell, um die Bedienungsanleitung anzuzeigen. Vielen Dank, dass Sie dieses Produkt aus dem Hause Panasonic erworben haben. Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes sorgfältig durch und bewahren Sie sie für die zukünftige Bezugnahme griffbereit auf. -
Seite 2: Sicherheitsmaßnahmen (Warnung / Vorsicht)
Unterlage hohe Spannung führen und starke elektrische Schläge verursachen können.) aufstellen ● Lassen Sie das Gerät grundsätzlich von Ihrem Panasonic- ● Anderenfalls kann das Gerät herunterfallen oder Fachhändler überprüfen, einstellen oder reparieren. umkippen. Setzen Sie dieses Gerät bitte niemals Regen oder Feuchtigkeit aus. -
Seite 3: Hinweise
Vorsicht ■ ■ Vor dem Reinigen des Gerätes den Netzstecker ziehen Die Belüftungsschlitze an der Rückwand ● Wenn das Gerät während der Reinigung mit der Netzsteckdose nicht blockieren ● verbunden ist, kann dies einen elektrischen Schlag zur Folge Bei durch Vorhänge, Zeitungen, Tischdecken haben. -
Seite 4: Mitgeliefertes Zubehör / Sonderzubehör
Zum Lieferumfang dieses Gerätes gehören potentiell gefährliche Teile (beispielsweise Kunststoffbeutel), die von Kleinkindern aus Versehen eingeatmet oder verschluckt werden können. Halten Sie derartige Teile unbedingt außerhalb der Reichweite von Kleinkindern. Sonderzubehör Bitte wenden Sie sich an Ihren Panasonic-Fachhändler, um die für dieses Gerät vorgeschriebene Wandhalterung zu bestellen. Weitere Einzelheiten hierzu sind Wandhalterung der Installationsanleitung der Wandhalterung zu entnehmen. -
Seite 5: Befestigen Des Sockels
Falls diese Arbeiten nicht von mindestens zwei Personen ausgeführt werden, kann der Fernseher herunterfallen und Verletzungen verursachen. Schraube (4) Stange (2) Platte Schraube (4) ● ● (schwarz) (silbern) R : TBLA3689 (TX-P42S20E) TBLX0138 (TX-P42S20E) ● TBLA3685 (TX-P42S20ES) TBLX0139 ( TX-P46S20E, TBLA3679 TX-P50S20E) (TX-P46S20E, TX-P50S20E) ● L : TBLA3690 (TX-P42S20E) TBLA3686 (TX-P42S20ES) M5 ×... -
Seite 6: Anordnung Der Bedienelemente
Anordnung der Bedienelemente Fernbedienung Media Player Wahl des Eingangsmodus ● ● Umschalten auf den SD-Karten-Anzeigemodus TV – Umschalten zwischen (VIERA IMAGE VIEWER) DVB-C-Modus / DVB-T-Modus / Analog-Modus Taste Bereitschaft Ein / Aus ● AV - Umschalten auf die verschiedenen ● Umschalten des Fernsehers zwischen AV-Eingänge Einschalt- und Bereitschaftszustand... -
Seite 7: Fernseher
Fernseher Fernbedienungssignal-Sensor ● Keine Gegenstände zwischen Fernbedienung und dem Infrarot- Sensor der Fernbedienung am Gerät stellen. C.A.T.S.-Sensor (Contrast Automatic Tracking System) ● Erfasst die Raumhelligkeit, um die Bildqualität zu optimieren, wenn „Eco Modus“ im Menü „Bild“ auf „Ein“ gestellt ist (S. 14). Betriebs- und Timer-LED ●... -
Seite 8: Grundlegende Anschlüsse
Grundlegende Anschlüsse Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers. Bitte achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irgendwelche Anschlüsse herstellen oder abtrennen. Achten Sie beim Abtrennen des Netzkabels unbedingt darauf, zuerst den Netzstecker aus der Netzsteckdose zu ziehen. Beispiel 1 Beispiel 2 Anschließen der Antenne... -
Seite 9: Fernseher, Dvd-Recorder / Videorecorder Und Kabeltuner
Beispiel 3 Anschließen eines DVD-Recorders / Videorecorders und eines Kabeltuners Fernseher, DVD-Recorder / Videorecorder und Kabeltuner Rückseite des Fernsehers Terrestrische Antenne Kabel Nachprüfen, dass das Netzkabel 220–240 V Wechselstrom, Steckverbinder einschieben, sicher befestigt ist 50 / 60 Hz bis die Laschen an beiden Seiten hörbar einrasten ●... -
Seite 10: Automatische Einrichtung
Automatische Einrichtung Diese Funktion dient zur automatischen Ausführung eines Sendersuchlaufs mit Speicherung aller dabei abgestimmten Fernsehsender. ● Dieses Verfahren braucht nicht ausgeführt zu werden, wenn die Einrichtung Ihres neuen Fernsehers bereits vom Fachhändler vorgenommen wurde. ● Bitte stellen Sie alle Anschlüsse (S. 8 und S. 9) her und nehmen Sie alle Einstellungen (falls erforderlich) an den angeschlossenen Geräten vor, bevor Sie die automatische Einrichtung starten. -
Seite 11: Betrachtungsmodus "Shop" (Nur Für Die Aufstellung Beim Händler)
Die automatische Einrichtung ist abhängig vom gewählten Land verschieden. ● Netzwerkeinstellungen für DVB-C Geben Sie die Frequenz und die Netzwerk ID ein Geben Sie, falls nötig, die von Ihrem Abhängig vom gewählten Land wird möglicherweise bereits Kabelanbieter angegebene Frequenz „Auto“ angezeigt und es ist keine Eingabe mehr erforderlich. und Netzwerk-ID für Ihren Standort an. -
Seite 12: Gebrauch Von Viera Tools
Gebrauch von VIERA TOOLS Die VIERA TOOLS-Funktion bietet Ihnen einen bequemen Zugriff auf bestimmte Spezialfunktionen. Zeigen Sie die Funktionssymbole an. INPUT ASPECT MENU DIRECT TV REC EXIT Wählen Sie die gewünschte Funktion aus. Auswahl Zugriff OPTION RETURN TEXT STTL INDEX HOLD VIERA Link Einstellungen Führen Sie das Bedienungsverfahren für die gewählte Funktion aus. -
Seite 13: Gebrauch Der Menüfunktionen
Gebrauch der Menüfunktionen Verschiedene Menüs können aufgerufen werden, die Ihnen eine benutzerspezifische Einstellung von Bild-, Ton- und anderen Funktion ermöglichen. Rufen Sie die Menüanzeige auf. ● Die (je nach Eingangssignal verschiedenen) MENU INPUT Funktionen, die eingestellt werden können, werden angezeigt ASPECT MENU DIRECT TV REC... -
Seite 14: Combfilter
Gebrauch der Menüfunktionen ■ Menüliste Menü Eintrag Einstellungen / Konfiguration (Optionen) Grundlegender Bildmodus (Dynamik / Normal / Kino / True Cinema / Spiel) In jedem Modus und bei jeder Eingabe können Sie Kontrast, Helligkeit, Farbe, Schärfe, NTSC- Farbton, Farbton, Lebhafte Farben, Eco Modus, P-NR und 3D-COMBFILTER einstellen und speichern, um die Einstellungen an Ihre Anforderungen anzupassen. - Seite 15 Menü Eintrag Einstellungen / Konfiguration (Optionen) Wählt die Toneinstellung aus (Musik / Sprache / Benutzer) ● Der ausgewählte Modus wirkt sich auf alle Eingangssignale aus. Musik : Verbessert die Tonqualität beim Betrachten von Musikvideos usw. Sprache : Verbessert die Tonqualität beim Betrachten von Nachrichten, Theaterstücken usw. ●...
-
Seite 16: Kindersicherung
Gebrauch der Menüfunktionen Menü Eintrag Einstellungen / Konfiguration (Optionen) Dient zur Einstellung eines Timers zur Senderumschaltung oder Aufzeichnung eines Programmes Timer-Programmierung ● Diese Funktion steht nur im DVB-Modus zur Verfügung. Dient zur Festlegung der Zeitdauer, nach der der Fernseher automatisch in den Bereitschaftsmodus Abschalt-Uhr umschaltet (Aus / 15 / 30 / 45 / 60 / 75 / 90 Minuten) Dient zur Festlegung, ob die VIERA Link-Funktionen verwendet werden sollen oder nicht. - Seite 17 Menü Eintrag Einstellungen / Konfiguration (Optionen) Favoriten bearbeiten Dient zum Erstellen einer Liste der bevorzugten DVB-C-Sender. Dient zum Überspringen unerwünschter DVB-C-Sender oder zum Bearbeiten von Senderliste DVB-C-Sendern. Auto Setup Dient zur automatischen Abstimmung aller empfangbaren DVB-C-Sender. Manueller Suchlauf Dient zur manuellen Abstimmung von DVB-C-Sendern. Senderliste Dient zur Aktualisierung der DVB-C-Senderliste unter Beibehaltung der gegenwärtigen Einstellungen.
- Seite 18 Gebrauch der Menüfunktionen Menü Eintrag Einstellungen / Konfiguration (Optionen) Menüsprache Dient zum Ändern der Sprache der in den Bildschirm eingeblendeten Anzeigen. Dient zur Wahl der ersten und zweiten bevorzugten Sprache für DVB-Multi-Audio (je nach Präferenz Audio 1 / 2 Sender). Dient zur Wahl der ersten und zweiten bevorzugten Sprache für DVB-Untertitel Präferenz Untertitel 1 / 2 (je nach Sender).
- Seite 19 Menü Eintrag Einstellungen / Konfiguration (Optionen) Werkseinstellungen Dient zum Rücksetzen aller Einstellungen, z. B. nach einem Umzug. Software-Update Dient zum Herunterladen von neuer Software auf den Fernseher. Software-Lizenz Dient zum Anzeigen der Software-Lizenzinformationen. Systeminformationen Dient zum Anzeigen der Systeminformationen dieses Fernsehers. Dient zur Wahl des optionalen Farbsystems je nach Format des Videosignals im AV-Farbsystem AV-Modus.
- Seite 20 Modellnummer Seriennummer Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 : Panasonic AVC Networks Czech, s. r. o. U Panasoniku 1, 320 84 Plzeň, Česká republika M0110-1020 Web Site : http://panasonic.net ©...
