AKO -555241 Schnellstartanleitung

D 5552H414 Ed.01
Alarm zur Detektion von Gas-Lecks
+ Alarm „Eingeschlossene Person"
Schnellstartanleitung
AKO-555241 AKO-558241
AKO-555242 AKO-558242
AKO ELECTROMECÁNICA , S.A.L.
Avda. Roquetes, 30-38
08812 • Sant Pere de Ribes.
Barcelona • Spain.
Tel.: +34 902 333 145
Fax: +34 938 934 054
www.ako.com
Geringfügige Änderungen der Materialien gegenüber den Beschreibungen in den
technischen Datenblättern vorbehalten.Aktualisierte Informationen finden Sie auf
unserer Website.
Warnungen
-Das Alarmgerät und die Messwandler / Sensoren müssen an einer Stelle installiert werden, wo sie vor Vibrationen, Wasser und ätzenden Gasen geschützt sind, und wo die Umgebungstemperatur
den in den technischen Daten angegebenen Wert nicht überschreitet. Das Alarmgerät muss an einer überwachten Stelle installiert werden, wo gewährleistet ist, dass sich normalerweise Personen
aufhalten, die einen vorhandenen Alarm melden können.
-Das Alarmgerät und der Messwandler / Gassensor sind nicht für Bereiche geeignet, die als explosionsgefährdet eingestuft sind.
-Die Messwandler / Sensoren messen die Gaskonzentration an einem Punkt, wenn jedoch das austretende Gas den Messwandler / Sensor nicht erreicht, wird auch kein Alarm ausgelöst.
-Die Messwandler / Sensoren können keine Bereiche überwachen, sollte jedoch eine Rundumüberwachung erforderlich sein, müssen mehrere Messwandler / Sensoren rund um den Überwachungsbereich installiert werden.
-Es wird empfohlen, den Standort der Messwandler / Sensoren sorgfältig auszuwählen und dabei auch zu berücksichtigen, welche Bereiche am empfindlichsten für Gaslecks sind, sowie die Art des
verwendeten Gases, die Größe und Form des Raums, die Luftströme, Wartungsarbeiten usw.
-Die internationalen Normen EN-378 und F-GAS schreiben die Kontrolle der sachgemäßen Funktion des Messwandlers / Sensors mindestens einmal jährlich vor. Prüfen Sie, was die für spezifischen lokalen
Vorschriften für diese Fälle verlangen. Beachten Sie die geeignete Kontrollmethode gemäß Anleitung des Messwandlers / Sensors.
Arbeitsbedingungen:
-Die Verwendung von Kältemittel in der Nähe des Messwandlers / Sensors ist zu vermeiden. Der Messwandler / Sensor darf nicht lackiert oder in der Nähe von Lösungsmitteln oder Lacken installiert werden.
Die Anwesenheit von Acetondämpfen kann Fehlalarme auslösen.
-Der Messwandler / Sensor muss entfernt von folgenden Einrichtungen installiert werden:
-Rauchabzüge in geschlossenen Räumen oder von Motoren, Stromaggregaten oder Motormaschinen (Stapler usw.)
-Bereiche mit starker Belüftung oder besonders feuchte Bereiche.

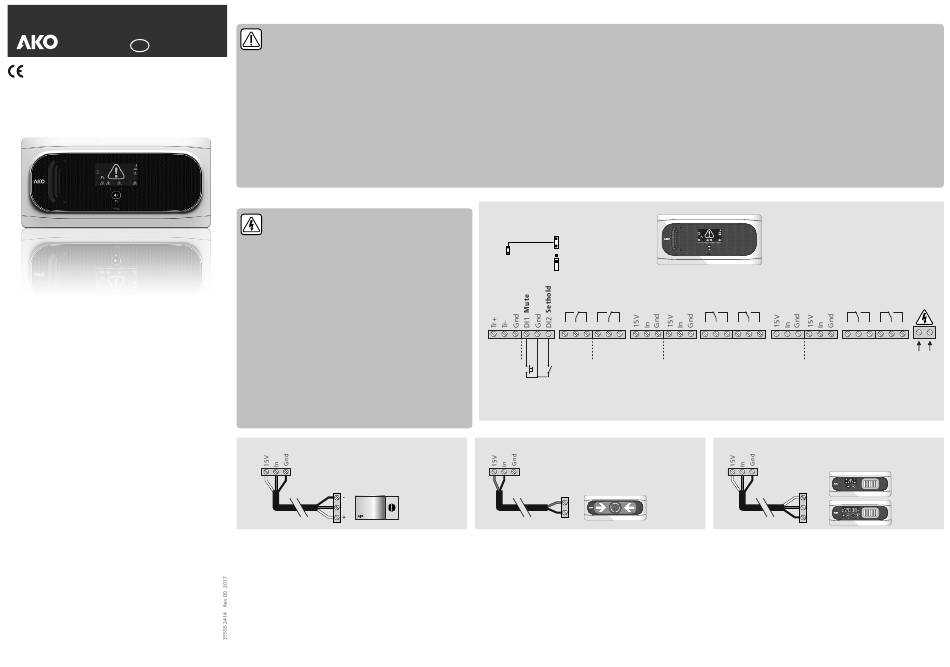

Anschluss
Vor dem Durchführen der Verkabelung ist immer die
Stromversorgung zu unterbrechen.
Die Kabelanschlüsse zwischen Messwandler / Sensor /Taster und
Alarmgerät dürfen IN KEINEM FALL in einem gemeinsamen Kanal mit
Leistungs-, Steuer- oder Stromversorgungskabeln verlegt werden.
Der Stromversorgungskreis muss mit einem in der Nähe des Geräts
angebrachten Trennschalter (min. 2 A, 230 V) ausgestattet sein. Das
Speisekabel muss vom Typ H05VV-F oder NYM 1x16/3 sein. Der zu
verwendende Querschnitt ist je nach den vor Ort geltenden Richtlinien
unterschiedlich, er darf jedoch in keinem Fall unter 1,5 mm² betragen.
Die Kabel für den Anschluss des Relaiskontakts müssen den für das
anzuschließende Gerät geeigneten Querschnitt aufweisen.
Der Bereich für den Anschluss an 120 / 230 V~ muss stets frei von
externen Elementen sein.
Vor der Inbetriebnahme des Geräts sicherstellen, dass die
Akkus angeschlossen sind (Die Modelle AKO-558xxx haben
keine Akkus.).
Einige internationale Normen erwähnen, dass die Stromversorgung
des Alarms aus einem anderen Stromkreis als der für die Kühl- und
Lüftungsanlage stammen muss. Achten Sie auf Einhaltung der
lokal geltenden Vorschriften.
Gassensor
Input x
S
Technische Daten
Stromversorgung...................................................................................................100-240 V~ 50/60 Hz
Max. Leistungsaufnahme ................................................................................................................15 W
Akkus (nur AKO-555xxx) ....................................................................................................Ni-MH 1.6 Ah
Autonomie Beleuchtung + Alarm (nur AKO-555xxx) ......................................................> 10 Stunden (*)
Anz. Eingänge AKO-555241/558241..............................................................................................2
AKO-555242/558242..............................................................................................4
Kompatibilität der Eingänge................................AKO-52326, AKO-5221x, AKO-5761x, AKO-575xxx
Relais .......................................................................................................................SPDT 8(2)A 250 V~
Arbeitstemperaturbereich .................................................................................................-5 ºC bis 50 ºC
Voralarm-
Jumper
Voralarm deaktiviert
Voralarm aktiviert
Input 1 Input 2
RS485 RY1 Gas Fail
1 C 2 NO C NC
Trapped Gas
person system
failure
Fern- Fern-Set-
Mute Hold
H.E.-Taster
Input x
15V
Out
Lagerumgebungstemperatur .......................................................................................-30 ºC bis 60 ºC
Schutzgrad..................................................................................................................................IP 65
Installationsklasse ......................................................................................................II s/ EN 61010-1
Verschmutzungsgrad ..................................................................................................II s/ EN 61010-1
Doppelte Isolierung zwischen Stromversorgung, Sekundärschaltkreis und Relaisausgang.
Schallleistung ..........................................................................................90 dB(A) in 1 Meter Abstand
MODBUS-Adresse ..............................................................................Auf dem Typenschild angegeben
Max. Abstand des Tasterkabels ..................................................................................................300 m
Abmessungen .......................................................................290 mm (B) x 141 mm (H) x 84.4 mm (T)
SECURE
Input 3* Input 4*
RY2 RY3 RY4*
NC C NO NC C NO NC C NO NC
Gas Gas Gas
Pre-Alarm Alarm Pre-Alarm
CAM 1 CAM 1 CAM 2
*Nur AKO-555242 / 558242
Messwandler / Gassensor
Input x
AKO-575xxx / AKO-5761x
15V
S
GND
RY5* Vac
C NO
Gas
Alarm
100 -
CAM 2
240 V~
50/60 Hz
