Alpha-Antrieb 4: Proportional
AA 5004

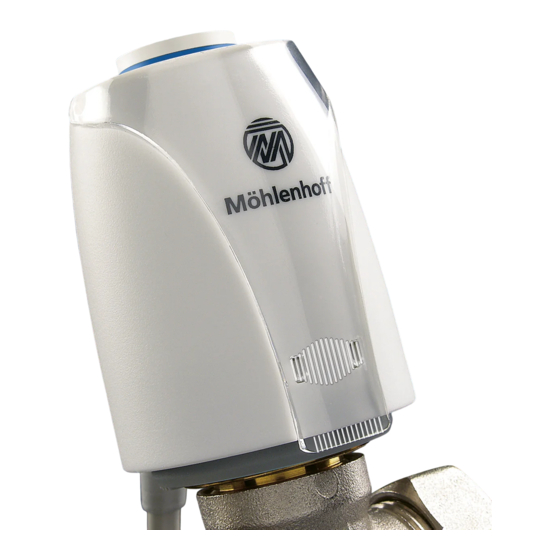

Der Alpha-Antrieb 4: Proportional ist ein thermoelektronischer Stellan-
trieb zum Öffnen und Schließen von Ventilen im direkten Verhältnis zur
angelegten Steuerspannung.
Die leistungslose Ansteuerung erfolgt per 0-10 V DC-Signal durch einen
Raumtemperaturregler oder in den meisten Fällen durch eine zentrale
DDC-Anlage im Einsatzbereich der Gebäudeleittechnik.
Wird eine Steuerspannung angelegt, öffnet der Antrieb das Ventil pro-
portional zum ermittelten Ventilweg.
Die große Auswahl von Ventil-Adaptern sichert die perfekte Anpassung
an 99% aller Ventilunterteilen und Heizkreisverteilern am Markt.
Leistungsmerkmale
• Ansteuerung mit einem 0-10 V DC-Signal
• Kurze Ansprechzeiten und dadurch verbessertes Regelverhalten
• Schließpunktkontrolle und ggf. Anpassung im laufenden Betrieb
• Geringe Abmessungen
• First-Open-Funktion
• Funktionsanzeige
• Wartungsfrei
• Geräuschlos
• Hohe Funktionssicherheit und Lebenserwartung
• Geringe Leistungsaufnahme
• Steckbare Anschlussleitung
• 360°-Montagelage
• Steckmontage
• Ventiladaptersystem
• Anpassungskontrolle auf Ventilunterteil
• 100% Schutz bei undichten Ventilen
• Demontageschutz durch abnehmbares Klarsichtvisier
Anwendung
• Für Regelungen in Heizungs-, Klima- und Lüftungsanlagen
• Einzelraumregelung von Flächenheizungen
• Komfortable Ansteuerung von Heizkreisverteilern, Radiatoren,
Kühldecken und ähnlichen Geräten
• Ideal in Kombination mit zentralen DDC-Anlagen in der
Gebäudeleittechnik
Technische Daten
Typ
Ausführung
Betriebsspannung
Einschaltstrom max.
Betriebsstrom
Betriebsleistung
Steuerspannung
Eingangswiderstand
Stellweg
Mittlere Stellzeit
Stellkraft
Medientemperatur
Lagertemperatur
Umgebungstemperatur
Schutzart
CE-Konformität nach
Gehäuse/Gehäusefarbe
Gewicht
Anschlussleitung/Leitungslänge/Gewicht
Anschlussleitung Sonderlängen
Schutzklasse
AA 5004
stromlos-zu
24 V AC, -10%...+40%, 50–60 Hz
< 250 m A für max. 2 Min.
ca. 80 mA
2 W
0 – 10 V DC
100 kW, (10 kW optional)
4 mm (abzüglich Überhub); max. 3,5 mm
30 s/mm
100 N +/- 5%
0 bis 100°C 1)
-25 bis +65°C
0 bis +60°C
IP 54
2)
EN 60730
Polyamid, weiß RAL 9003
100 g o. Adapter u. Anschlussleitung
3 x 0,22 mm² PVC, weiß / 1 m / 30 g
bis max. 20 m
III
Technische Information
Alpha-Antrieb
Allgemeine Information
Lieferumfang (Standard)
1x Alpha-Antrieb 4: Proportional mit First-Open-Funktion
•
1x Anschlussleitung 1 Meter (steckbar)
•
1x Montageanleitung in 10 Sprachen
•
Typenbezeichnung
AA 5004: Version 0 – 10 V; 100 kW - stromlos-zu
Alternative Ausführung
AA 5014: Version 2 – 10 V; 100 kW - stromlos-zu
AA 5024: Version 10 – 0 V; 100 kW - stromlos-zu
Optional erhältlich
• Halogenfreie Anschlussleitung
Andere Steuerspannungsvarianten
•
Eingangswiderstand 10 kW
•
Anschlussleitung bis 20 m
•
Betriebsspannung DC
•
Zubehör
• Ventiladapter für die gängigsten Ventilunterteile am Markt müssen
separat bestellt werden.
1) in Abhängigkeit vom Adapter ggf. auch höher
in allen Montagelagen, mit gesteckter Anschlussleitung
2)
3) bezogen auf Standard-Ventil
