Beck com.tom BASIC 3.1S Inbetriebnahmeanleitung Seite 2
Verfügbare Sprachen
Verfügbare Sprachen
BASIC 3.1S – Inbetriebnahmeanlei-
com.tom
tung
Die Kommunikation der com.tom-BASIC-Geräte
mit dem Web-Portal erfolgt via Ethernet und die
vorhandene Netzwerkinfrastruktur. Der Kommu-
nikationsmechanismus hat ein geringes Daten-
aufkommen und lässt sich problemlos in die
vorhandene Netzwerkinfrastruktur integrieren. Mit
dem integriertem Switch und den com.tom Zu-
satzfunktionen VPN und NAT ist eine kompakte
preiswerte lokale Netzwerkstruktur für den Zugriff
auf Steuerungen und Geräte gegeben.
Montage und Inbetriebnahme darf nur durch qualifiziertes
Personal erfolgen.

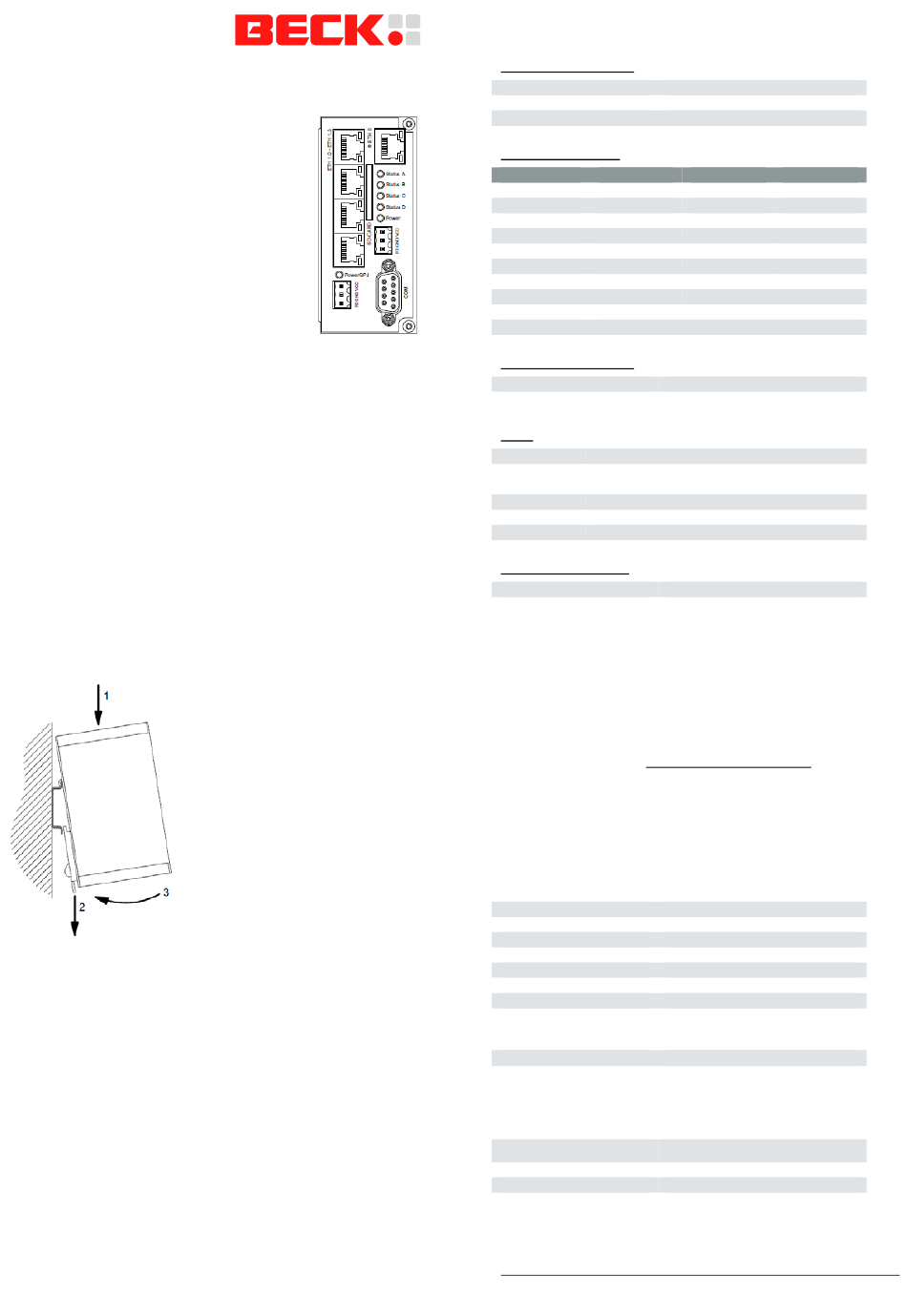

Das Gerät ist für eine Montage auf geerdeten 35-mm-Hutschienen
in trockenen Räumen vorgesehen.
Im montierten Zustand ist das Gehäuse des Gerätes mit Betriebs-
erde verbunden. Die Stromversorgung ist als PELV Stromkreis
(Verbindung zwischen Masse und Betriebserde) auszuführen. Die
Stromversorgung muss eine Stromquelle mit begrenzter Energie
nach EN60950-1 Kap. 2.5 sein oder das Gerät ist mit einer Siche-
rung 2 A träge abzusichern.
Anschlussbelegung
Spannungsversorgung
FE
Betriebserde
GND
Masse
VCC
24 VDC
Serielle Schnittstelle
RS232
Pin 1
NC
Pin 2
RxD
Pin 3
TxD
Pin 4
NC
Pin 5
GND
Pin 6
NC
Pin 7
RTS
Pin 8
CTS
Pin 9
NC
Gehäuse
mit Betriebserde verbunden
Ethernet-Schnittstellen
grüne LED
Link-Anzeige
gelbe LED
Aktivitätsanzeige
LEDs
Status A
Kommunikation mit Portal erfolgreich
Status B
Diagramm geladen (an)
/ wird ausgeführt (blinkend)
Status C
frei programmierbar
Status D
frei programmierbar
Power
Versorgungsspannung vorhanden
Weitere Schnittstellen
SD-Kartenschacht
MMC/SD-Karten
SIM-Kartenschacht
ohne Funktion
Inbetriebnahme
Schließen Sie das com.tom-Gerät entsprechend den Vorga-
ben an. Laden Sie die Getting-Started-Dokumentation
com.tom WEB-PLC von http://www.com-tom.de/start herunter
und folgen Sie den dort beschriebenen Schritten, um Ihr
com.tom-Gerät in Betrieb zu nehmen. Bei Verwendung des
GPJ Power Supply Steckers (weiß beschriftet) darf an den
Port ETH1.3/GPJ nur ein com.tom Graphic angeschlossen
werden.
Allgemeine Daten
Maße (B x L x H)
46 x 103 x 62 mm
Betriebstemperatur
0 bis 55 °C
Schutzklasse
Klasse III
Schutzart
IP20
Störaussendung
IEC 61000-6-4
Störfestigkeit
IEC 61000-6-2
Prüfzeichen
CE, RoHS
Elektrische Daten
Versorgungsspannung
24 VDC (±15 %)
Betriebsstrom
< 80 mA
≤ 0,5 A / GPJ
Lieferumfang
1 Stück
com.tom BASIC 3.1S
1 Stück
Inbetriebnahmeanleitung
2 Stück
Steckverbinder 3-polig
RS485
RS422
A(-/Y)
A(TxD)
NC
NC
NC
NC
NC
A'(RxD)
GND
GND
B(+/Z)
B(TxD)
NC
NC
NC
NC
NC
B'(RxD)
TN 749431
Version 1.1
