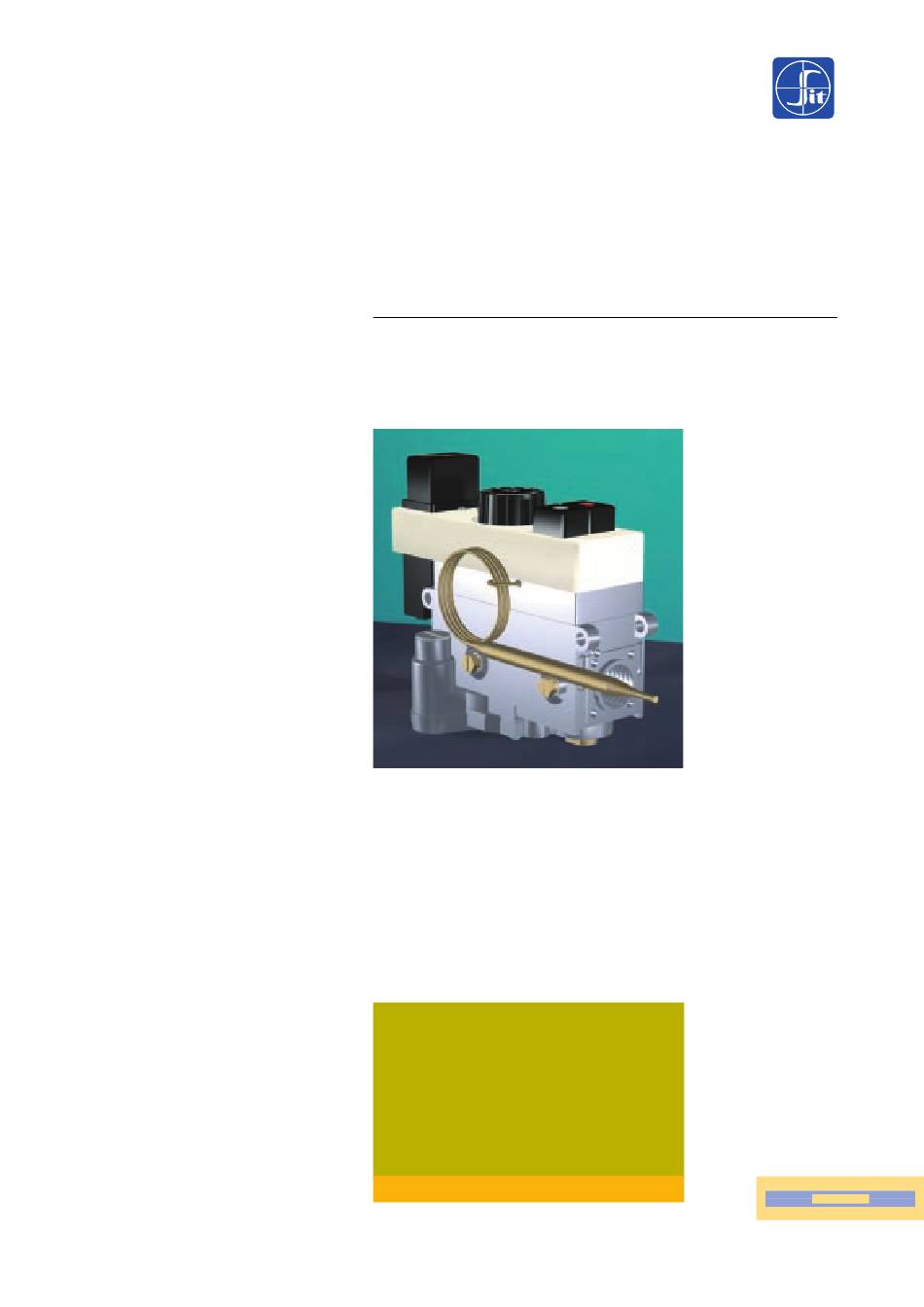

- Seite 1 SIT Group 7 1 0 M I N I S I T M E H R F A C H S T E L L G E R Ä T F Ü R G A S G E R Ä T E THERMOELEKTRISCHE FLAMMENÜBERWACHUNGSEINRICHTUNG...
- Seite 2 Proportional-Temperaturregler mit Ein-Ausschaltung des Minimum-Gasdurchflusses. 710 MINISIT wurde zum Einbau in Heizöfen, Heizkesseln, Großküchengeräten und Heißwasserspeichern konzipiert. H A U P T E I G E N S C H A F T E N Thermoelektrische Sicherung. Flammenüberwachung mit Wiedereinschaltsperre (Interlock).
- Seite 3 B E S C H R E I B U N G Einschalttaste Einstellschraube Ausgangsdruck Ausschalttaste (Version mit Druckregler) Taste für Piezo-Zündung (auf Anfrage) Eingangsdruck-Meßstutzen Temperaturvoreinstell-Schaltknopf Ausgangsdruck-Meßstutzen Zündgasmengenregelung Thermoelement-Anschluß Einstellschraube Minimum- Zündbrenner-Ausgang Gasdurchfluß Gaseingang Einstellschraube Maximum- Gas-Hauptausgang Gasdurchfluß (Version mit M5-Gewinde für Flanschbefestigung Gasdurchflußregler) Befestigungsstellen...
-
Seite 4: Abmessungen
A B M E S S U N G E N DURCHFLUSS IN ABHÄNGIGKEIT ZUM DRUCKVERLUST Q [m /h d=0.6] Q = 3.9 m 3 /h ∆p = 5 mbar I Gasfamilie (d = 0.45) Q = 3.5 m 3 /h ∆p = 5 mbar II Gasfamilie (d = 0.6) ∆p = 5 mbar... - Seite 5 I N B E T R I E B N A H M E Zündung Taste drücken und gedrückt halten (Abb.1). abb. 1 Die Zündbrennerflamme anzünden und einige Sekunden warten (ist das Ventil mit Piezo-Zündung ausgerüstet, erfolgt die Zündung durch Drücken der Taste ) (Abb.2).
- Seite 6 E I N B A U Anschluß an die Hauptgasleitung Zum Anschluß nur Gasleitungen mit Gewinde 1/2” bzw. 3/8” am Eingang und 3/8” Rp ISO 7 verwenden. Anzugsmoment: 25 Nm. Als Alternativanschluß können Muttern und Doppelkegelfittings für Leitungen Ø 12 mm (Bestell Nr. 0.958.025 und 0.957.007) verwendet werden (Anzugsmoment: 15 Nm).
- Seite 7 E I N S T E L L U N G E N Einstellung des Temperaturreglers Der Temperaturregler ist werkseitig eingestellt und versiegelt. Einstellung des Minimum-Gasdurchflusses Durch Drehen nach rechts der Schraube (MIN) wird der Gasdurchfluß gemindert und durch Drehen nach links erhöht. Einstellung des Zündbrenner-Gasdurchflusses Durch Drehen nach rechts der entsprechenden Einstellschraube wird der Gasdurchfluß...

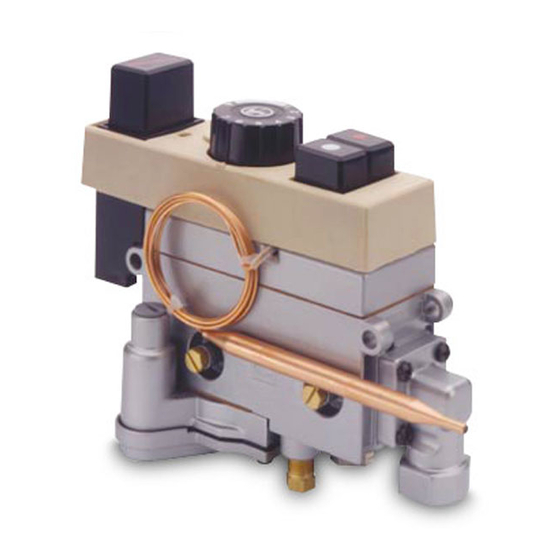

- Seite 8 7 1 0 M I N I S I T Mehrfachstellgerät für Gasgeräte, ohne elektrischer Steuerung.
