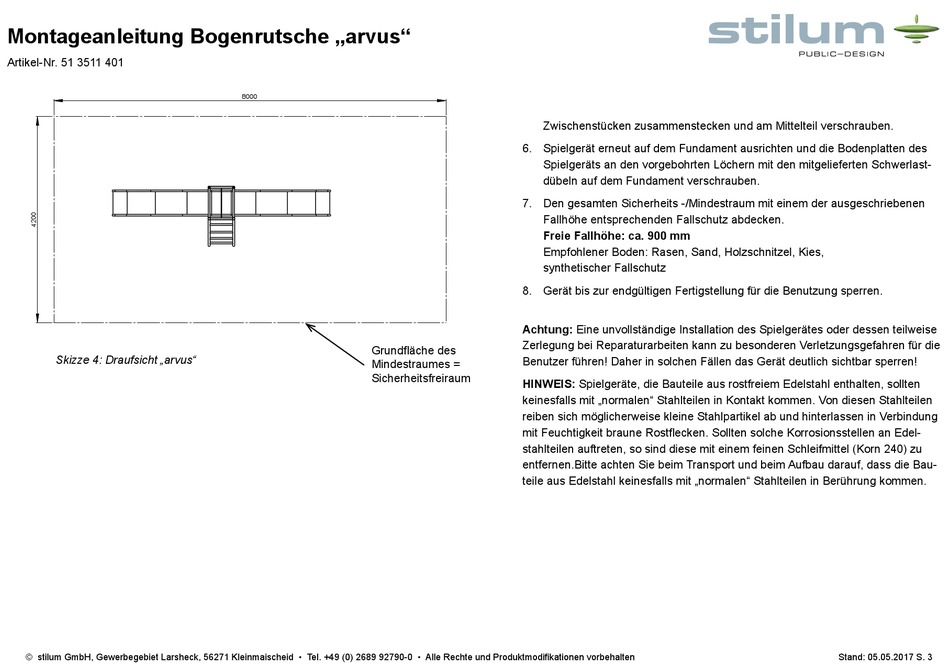

Montageanleitung Bogenrutsche „arvus"
Artikel-Nr. 51 3511 401
Skizze 4: Draufsicht „arvus"
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
8000
Grundfläche des
WERKSTOFF
Mindestraumes =
GEZ:
Abmaße:
Sicherheitsfreiraum
GEPR:
MAßSTAB:
Fertigung:
FREIG:
OBERFLAECHEN NACH
ZUL. ABWEICHUNG
DIN ISO 1302 REIHE 2
DIN 2768 - mH
WERKSTUECKKANTEN
-0,3
+0,3
NACH DIN 6784
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI + KAISER GMBH DARF DIESE TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT
NOCH DRITTEN MITGETEILT ODER ZUGÄNGLICH GEMACHT WERDEN NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VERWENDET
WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
Zwischenstücken zusammenstecken und am Mittelteil verschrauben.
6. Spielgerät erneut auf dem Fundament ausrichten und die Bodenplatten des
Spielgeräts an den vorgebohrten Löchern mit den mitgelieferten Schwerlast-
dübeln auf dem Fundament verschrauben.
7. Den gesamten Sicherheits -/Mindestraum mit einem der ausgeschriebenen
Fallhöhe entsprechenden Fallschutz abdecken.
Freie Fallhöhe: ca. 900 mm
Empfohlener Boden: Rasen, Sand, Holzschnitzel, Kies,
synthetischer Fallschutz
8. Gerät bis zur endgültigen Fertigstellung für die Benutzung sperren.
Achtung: Eine unvollständige Installation des Spielgerätes oder dessen teilweise
Zerlegung bei Reparaturarbeiten kann zu besonderen Verletzungsgefahren für die
BENENNUNG:
NAME:
DATUM:
Benutzer führen! Daher in solchen Fällen das Gerät deutlich sichtbar sperren!
Draufsicht
30.03.2016
Behnke
HINWEIS: Spielgeräte, die Bauteile aus rostfreiem Edelstahl enthalten, sollten
ZG-NR:
0132-00-00
keinesfalls mit „normalen" Stahlteilen in Kontakt kommen. Von diesen Stahlteilen
BESTELL-NR:
Projekt:
arvus
reiben sich möglicherweise kleine Stahlpartikel ab und hinterlassen in Verbindung
Gewicht:
Gewerbegebiet Larsheck
56271 Kleinmaischeid
Rev.:
A-01
mit Feuchtigkeit braune Rostflecken. Sollten solche Korrosionsstellen an Edel-
Deutschland
A3
stahlteilen auftreten, so sind diese mit einem feinen Schleifmittel (Korn 240) zu
entfernen.Bitte achten Sie beim Transport und beim Aufbau darauf, dass die Bau-
teile aus Edelstahl keinesfalls mit „normalen" Stahlteilen in Berührung kommen.
Stand: 05.05.2017 S. 3
