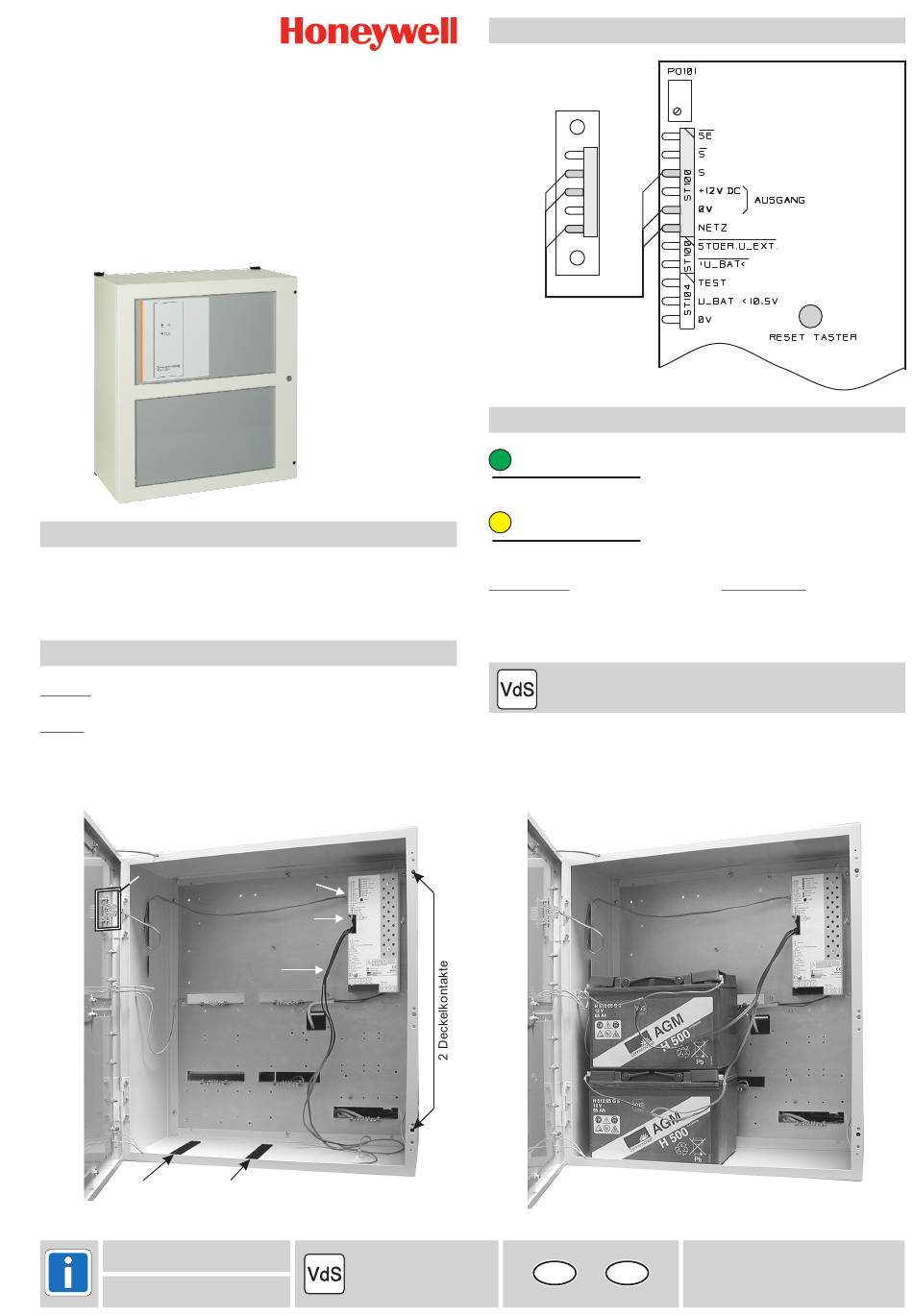

Montage-Anschluss-Anleitung
Gehäuse ZG4
Art.-Nr. 012171
für Netz-/Ladeteil 12 V DC / 130 Ah
Art.-Nr. 012170
Technische Daten
Material 2 mm Stahlblech, pulverbeschichtet
Abmessungen B x H x T 580 x 640 x 300 mm
Gewicht 28,5 kg (leer)
Farbe grauweiß (ähnlich RAL 9002)
E inbau Netzteil und Akkus
Siehe
Netzteil: Montage-Anschluss-Anleitung des Netzteils
(Art.-Nr. 012170, P00224-10-002-xx, Kapitel 2 und 3).
Bei Bedarf
Akkus: Dual lock Druckverschlüsse
Befestigung der Akkus auf den Gehäuseboden kleben
(min. 2 pro Akku, siehe Abbildung unten).
Die Gegenstücke werden passend dazu am Akku befestigt.
Werden 2 Akkus aufeinander gestellt, wird der obere mittels
den Druckverschlüssen auf dem unteren befestigt
(siehe Abbildung rechts)
e
L E D -A n z e ig
Kabeleinführungen mit
zentralem Schirm- und
PE Anschluss
Akk u-
befe stig ung
Dual lock, flexibler Druckverschluss
Art.-Nr. 055280
P02836-10-002-04
2012-04-20
(055280) zur
.
A n s c h lu s s
L E D -A n ze ig e
Ne tz- La de tei l
12 V DC / 13 0 Ah
01 21 70
2x Ak ku -
An sch lus ska be l
(Zubehör, nicht im Lieferumfang enthalten)
-Anerkennung
G100030
Anschlussplan
Anzeigeplatine
Fronttür
rt ws
ws
rt
gn gn
beigefügtes
Anschlusskabel
LED-Anzeige
Netz
(grün)
Störung
(gelb)
Unterscheidung zwischen Netz- und Akkustörung:
Netzstörung:
- grüne LED aus
- gelbe LED leuchtet
VdS-Richtlinien
Die in der Energieversorgung eingesetzten Akkus müssen aner-
kannt sein. Es dürfen nur Akkus gleichen Alters und aus der
gleichen Fertigungsserie verwendet werden.
müssen
Die Akkus mittels Druckverschluss befestigt werden.
Beispiel: 2 aufeinander gestellte 65 Ah Akkus
D GB
1
Leuchtet, wenn Netzspannung
vorhanden
Leuchtet bei Netz- oder Akkustörung
Akkustörung:
- grüne LED leuchtet
- gelbe LED leuchtet
