Inhalt Anschlüsse
q w e rt y
.

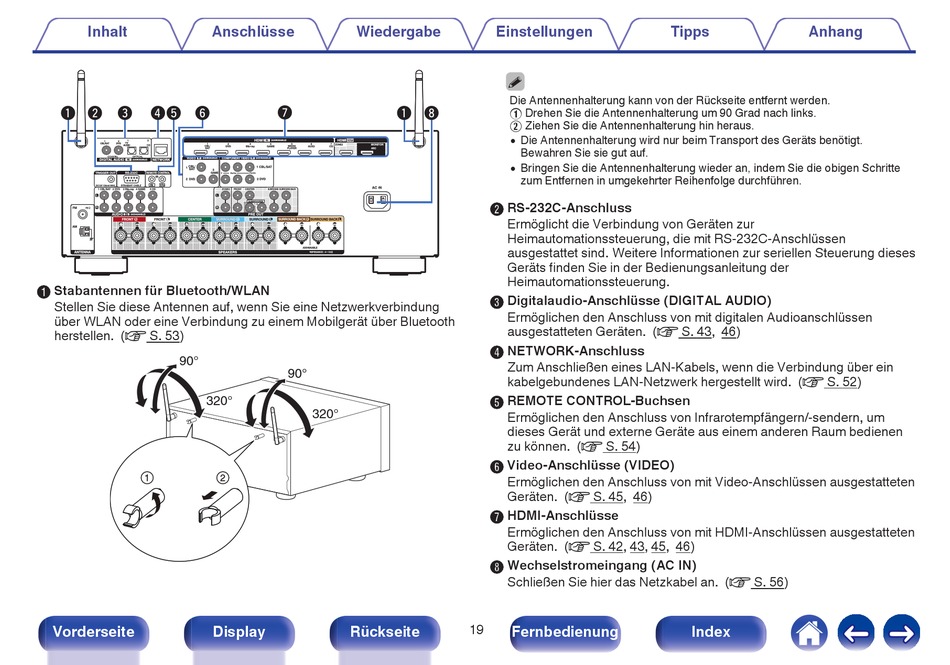

A Stabantennen für Bluetooth/WLAN
Stellen Sie diese Antennen auf, wenn Sie eine Netzwerkverbindung
über WLAN oder eine Verbindung zu einem Mobilgerät über Bluetooth
herstellen. (v S. 53)
90°
320°
.
Vorderseite Display
Wiedergabe
u q i
90°
320°
Rückseite
Einstellungen
Die Antennenhalterung kann von der Rückseite entfernt werden.
A Drehen Sie die Antennenhalterung um 90 Grad nach links.
B Ziehen Sie die Antennenhalterung hin heraus.
0 Die Antennenhalterung wird nur beim Transport des Geräts benötigt.
Bewahren Sie sie gut auf.
0 Bringen Sie die Antennenhalterung wieder an, indem Sie die obigen Schritte
zum Entfernen in umgekehrter Reihenfolge durchführen.
B RS-232C-Anschluss
Ermöglicht die Verbindung von Geräten zur
Heimautomationssteuerung, die mit RS-232C-Anschlüssen
ausgestattet sind. Weitere Informationen zur seriellen Steuerung dieses
Geräts finden Sie in der Bedienungsanleitung der
Heimautomationssteuerung.
C Digitalaudio-Anschlüsse (DIGITAL AUDIO)
Ermöglichen den Anschluss von mit digitalen Audioanschlüssen
ausgestatteten Geräten. (v S. 43, 46)
D NETWORK-Anschluss
Zum Anschließen eines LAN-Kabels, wenn die Verbindung über ein
kabelgebundenes LAN-Netzwerk hergestellt wird. (v S. 52)
E REMOTE CONTROL-Buchsen
Ermöglichen den Anschluss von Infrarotempfängern/-sendern, um
dieses Gerät und externe Geräte aus einem anderen Raum bedienen
zu können. (v S. 54)
F Video-Anschlüsse (VIDEO)
Ermöglichen den Anschluss von mit Video-Anschlüssen ausgestatteten
Geräten. (v S. 45, 46)
G HDMI-Anschlüsse
Ermöglichen den Anschluss von mit HDMI-Anschlüssen ausgestatteten
Geräten. (v S. 42, 43, 45, 46)
H Wechselstromeingang (AC IN)
Schließen Sie hier das Netzkabel an. (v S. 56)
