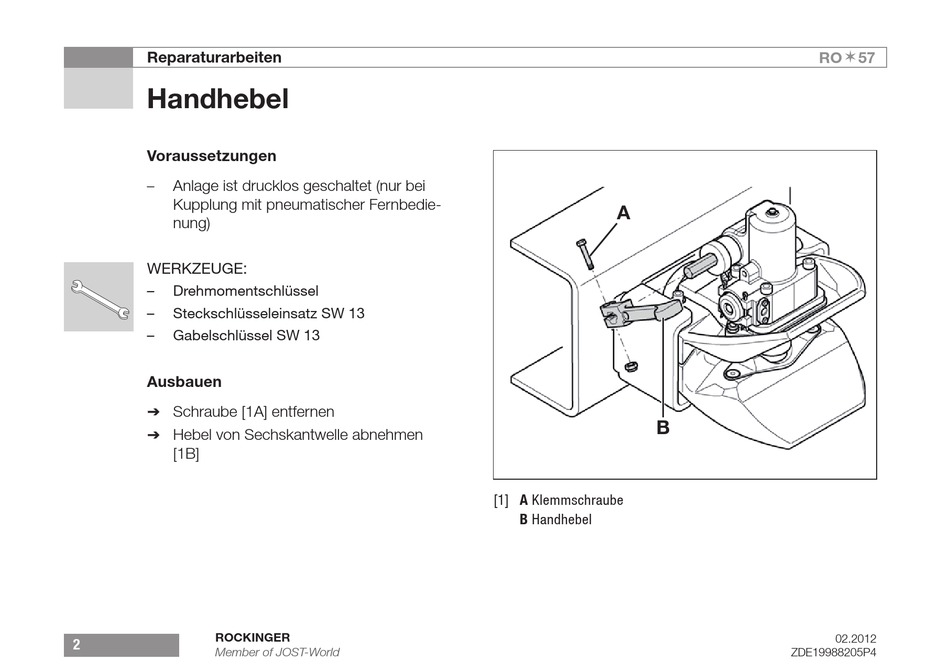

Rockinger ROE50257 Reparaturanleitung Seite 2

Reparaturarbeiten
Handhebel
Voraussetzungen
Anlage ist drucklos geschaltet (nur bei
–
Kupplung mit pneumatischer Fernbedie-
nung)
WeRkzeuge:
– Drehmomentschlüssel
– Steckschlüsseleinsatz SW 13
– gabelschlüssel SW 13
Ausbauen
Schraube [1A] entfernen

Hebel von Sechskantwelle abnehmen

[1B]
ROCKINGER
2
Member of JOST-World
A
B
[1] A Klemmschraube
B Handhebel
