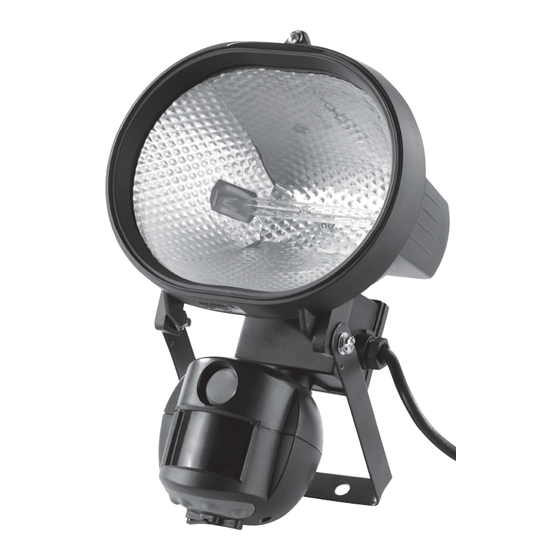

VisorTech PX-8237 Bedienungsanleitung
Verwandte Anleitungen für VisorTech PX-8237
Inhaltszusammenfassung für VisorTech PX-8237
- Seite 1 Bedienungsanleitung / Mode d‘emploi PX-8237-675 500W-Halogenstrahler mit 5-MP-Kamera & Bewegungsmelder Spot halogène 500 W avec caméra et détecteur de mouvement...
- Seite 3 500W-Halogenstrahler mit 5-MP-Kamera & Bewegungsmelder Spot halogène 500 W avec caméra et détecteur de mouvement Deutsch: 4-22 Français: 23-42...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Ihr neuer Halogenstrahler mit 5-MP-Kamera & Bewegungsmelder . . . . . . . . . . . . 5 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Eigenschaften . -
Seite 5: Ihr Neuer Halogenstrahler Mit 5-Mp-Kamera & Bewegungsmelder
Ihr neuer Halogenstrahler mit 5-MP-Kamera & Bewegungsmelder Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieses Halogenstrahlers . Dieser Strahler bringt nicht nur Licht ins Dunkle, sondern kann auch noch gleich alles auf Video aufzeich- nen was passiert . Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihren Halogenstrahler optimal einsetzen können . -
Seite 6: Eigenschaften
Eigenschaften • PIR-Erfassungswinkel: 52 Grad • PIR-Erfassungsbereich: bis zu 9 m • Auflösung: 5,0 Megapixel, 2592 x 1944 Pixel • Video: 30 fps bei 640 × 480 Pixeln • Integrierter 16 MB SDRAM Speicher • SD-Kartenslot für SD-Karten bis zu 32 GB FAT32 (SD-Karte nicht im Lieferumfang enthalten) • USB-Anschluss : Mini-USB 2 .0 • Bildformat: JPG, Motion JPEG... -
Seite 7: Produktdetails
Produktdetails • Frontansicht Verschluss-Schraube Frontabdeckung Scheinwerfer Halogen-Leuchtkörper Halterung Stromkabel Kameralinse Status-LED Bewegungsmelder • Bedienteil 10 . Modus-Taste 11 . Hoch-Taste 12 . Runter-Taste 13 . OK-Taste 14 . USB-Anschluss 15 . SD-Karten-Slot 16 . Display... - Seite 8 • Display Zeigt an, dass die Kamera einzelne Bilder aufnimmt Zeigt an, dass die Serien-Funktion aktiviert ist Zeigt an, wie viele Bilder noch geschossen werden können Zeigt an, dass eine SD–Karte eingelegt ist Zeigt an, dass sich die Kamera im Video-Aufnahme-Modus befindet Zeigt an, dass sich die Kamera im High-Quality-Modus befindet Zeigt an, dass sich die Kamera im Low-Quality-Modus befindet Zeigt an, dass sich die Kamera im Modus zum Einstellen des Datums...
-
Seite 9: Montage
Montage Befestigen Sie das Sicherheitsfl utlicht, indem Sie die Halterung mithilfe der mitgelieferten Schrauben mit einer stabilen Oberfl äche verbinden . Die Oberfl äche sollte mindestens 15 mm dick sein und genug Tragkraft haben, um die Kamera auch bei Belastungen wie starkem Wind zu tragen . -
Seite 10: Lampe Auswechseln
Lampe auswechseln 1 . Trennen Sie das Gerät immer von der Stromversorgung, wenn Sie das Leuchtmittel auswechseln möchten . 2 . Lassen Sie das Leuchtmittel für einige Minuten abkühlen, bevor Sie mit den folgenden Schritten fortfahren . 3 . Öffnen Sie die Frontabdeckung, indem Sie die Verschluss-Schraube lösen . 4 . -
Seite 11: Inbetriebnahme
Inbetriebnahme Es wird empfohlen, eine SD-Speicherkarte (max . 32 GB FAT32) einzulegen, um Video- und Bild-Aufnahmen zu speichern, da der interne Speicher nur zwischen 2 und 12 Bildern speichern kann, je nachdem wie hoch die Auflösung der Kamera eingestellt ist . Ziehen Sie vorsichtig die Gummiabdeckung über dem SD-Kartenslot zur Seite und schieben Sie eine SD-Speicherkarte ein . - Seite 12 HINWEIS: Bitte beachten Sie, dass Trennung von der Stromversorgung sämtliche Einstellungen der Kamera verlorengehen. Die Kamera muss bei jeder Inbetriebnahme neu eingestellt werden. Drücken Sie die „Modus“- und „OK“-Tasten gleichzeitig um den Bewegungsmelder zu testen . Im Display erscheint die Meldung „t E S t“ . Solange der TestModus aktiviert ist leuchtet die Status-LED jedes Mal rot auf, wenn der Bewegungsmelder aktiviert wird .
-
Seite 13: Einstellungen
Einstellungen • Standard-Einstellungen Sie können die Einstellungen Ihrer Kamera jederzeit über das Menü verändern . Dies sind die Standard-Einstellungen Ihrer Kamera: Einstellung Standard Flicker-Frequenz 50 Hz Aufnahme-Intervall 30 Sekunden Auflösung Hoch Aufnahme-Modus Video Video-Aufnahme-Zeit 30 Sekunden Flutlicht-Kontrolle Auto • Datum und Zeit einstellen Drücken Sie einmal die Modus-Taste . - Seite 14 Drücken Sie wiederholt die Hoch- oder Runter-Taste, um die Minuten zu verändern . Drücken Sie die OK-Taste, sobald die Minuten korrekt eingestellt wurden, um zur Einstellung der Monate zu wechseln . Drücken Sie wiederholt die Hoch- oder Runter-Taste, um die Monate zu verändern .
- Seite 15 • Flicker-Frequenz einstellen HINWEIS: Durch Schwankungen im Strom-Netz kann es zu Bildfehlern (sogenannten Flickern) kommen. Durch Einstellen der korrekten Flicker-Frequenz wird dieses Problem behoben. In Europa müssen Sie eine Flicker-Frequenz von 50 Hz einstellen. Drücken Sie einmal die Modus-Taste, um in die Einstellungen zu gelangen .
- Seite 16 • Überwachungsbereich überprüfen Nach dem Sie Ihre Kamera montiert und angeschlossen haben, empfiehlt es sich, den Überwachungsbereich Ihrer Kamera zu überprüfen . Drücken Sie hierfür die Modus- und OK-Taste gleichzeitig, bis „Test“ und das Datum auf dem Display erscheinen . Wenn sich die Kamera im Test-Modus befindet, leuchtet jedes Mal, wenn der PIR-Sensor aktiviert ist, die Status-LED rot auf .
-
Seite 17: Den Aufnahme-Modus Einstellen
Den Aufnahme-Modus einstellen 1 . Halten Sie die Modus-Taste gedrückt, bis das -Symbol anfängt zu blinken . 2 . Drücken Sie wiederholt die UP-Taste, bis auf dem Display „toXXX“ erscheint . „XXX“ steht hierbei für die bereits eingestellten Sekunden . 3 . -
Seite 18: Einstellen Der Flutlicht-Kontrolle
Einstellen der Flutlicht-Kontrolle 1 . Halten Sie die Modus-Taste gedrückt, bis das -Symbol anfängt zu blinken . 2 . Drücken Sie wiederholt die Hoch-Taste, bis auf dem Display „Auto“ oder „Off“ erscheint . 3 . Im Auto-Modus wird das Flutlicht aktiviert, sobald über die Helligkeitssteuerung der Kamera registriert wird, dass es zu dunkel ist . -
Seite 19: Einstellen Der Auflösung
Einstellen der Auflösung 1 . Halten Sie die Modus-Taste gedrückt, bis das -Symbol anfängt zu blinken . 2 . Drücken Sie wiederholt die Hoch-Taste, bis auf dem Display das -Symbol oder das -Symbol erscheint . 3 . Drücken Sie anschließend die OK-Taste, um in die Einstellung der Auflösung zu gelangen . -
Seite 20: Einstellen Der Video-Auflösung Und -Dauer
Einstellen der Video-Auflösung und -Dauer 1 . Halten Sie die Modus-Taste gedrückt, bis das -Symbol anfängt zu blinken . 2 . Drücken Sie wiederholt die Hoch-Taste, bis auf dem Display das -Symbol erscheint . 3 . Drücken Sie dann die OK-Taste, um in die Einstellungen zu gelangen . 4 . -
Seite 21: Lösch-Funktion
Lösch-Funktion 1 . Halten Sie die Modus-Taste gedrückt, bis das -Symbol blinkt . 2 . Drücken Sie wiederholt die Runter-Taste, bis auf dem Display das -Symbol erscheint . Drücken Sie die OK-Taste, um Ihre Auswahl zu bestätigen und zu den Lösch-Einstellungen zu gelangen . -D_esc: Verlassen Sie dieses Menü... -
Seite 22: Sicherheitshinweise
Sicherheitshinweise • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen . Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit darauf zugreifen können . • Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit . Achtung Verletzungsgefahr! • Öffnen Sie das Produkt niemals eigenmächtig . -
Seite 23: Konformitätserklärung
Konformitätserklärung Hiermit erklärt PEARL . G mbH, dass sich das Produkt PX-8237 in Übereinstimmung mit der EMV-Richtlinie 2004/108/EG, der RoHS-Richtlinie 2011/65/EU und der Niederspannungsrichtlinie 2006/95/EG befi ndet . Leiter Qualitätswesen Dipl . Ing . (FH) Andreas Kurtasz 08 .05 .2015 Die ausführliche Konformitätserklärung fi nden Sie unter www .pearl .de/support . - Seite 48 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial : 0033 ( 0 ) 3 88 58 02 02 Importé par : Pearl | 6 rue de la Scheer | F-67600 Sélestat ©...
