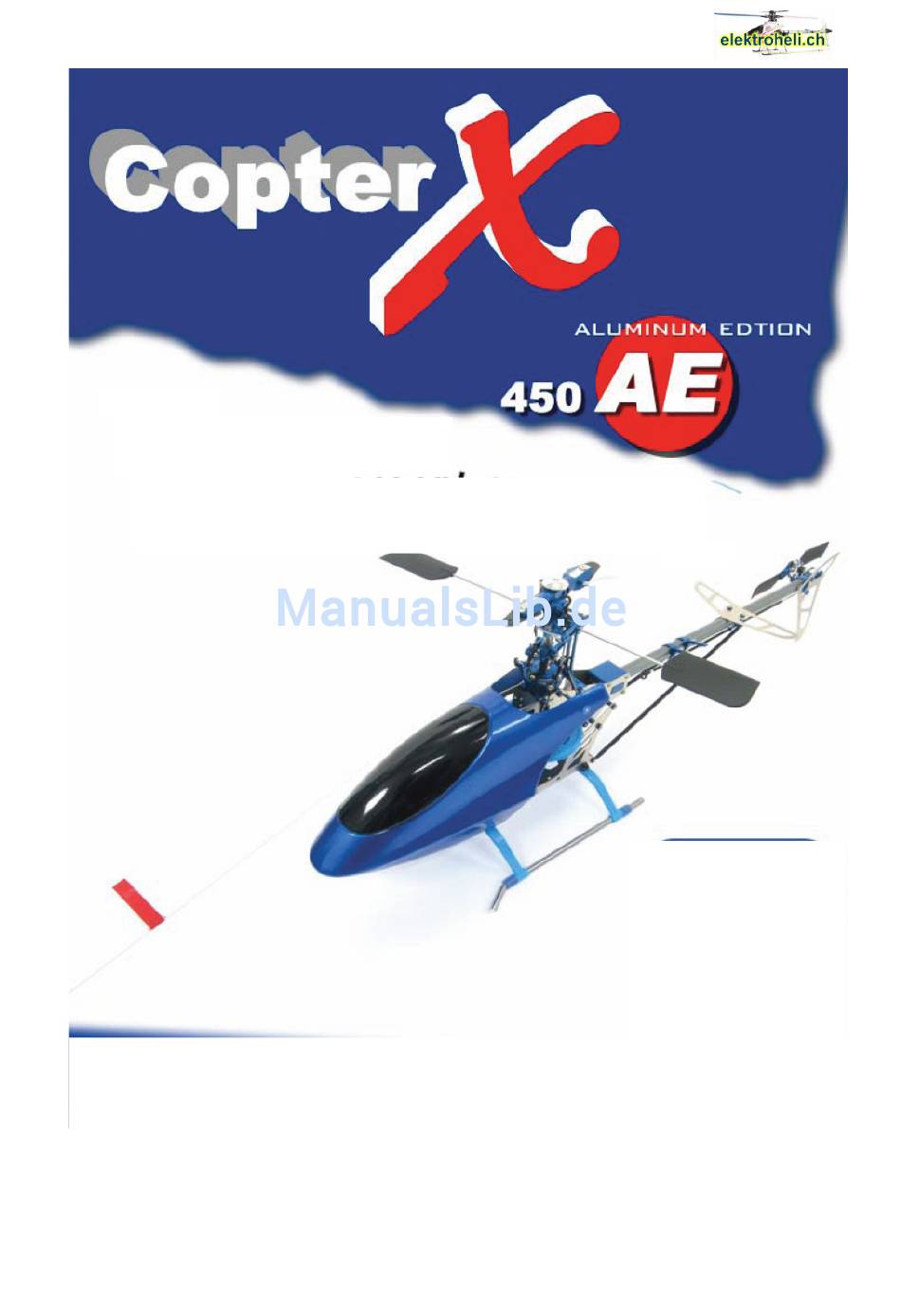

Bedienungsanleitung
Danke, dass Sie CopterX Produkte gekauft haben.

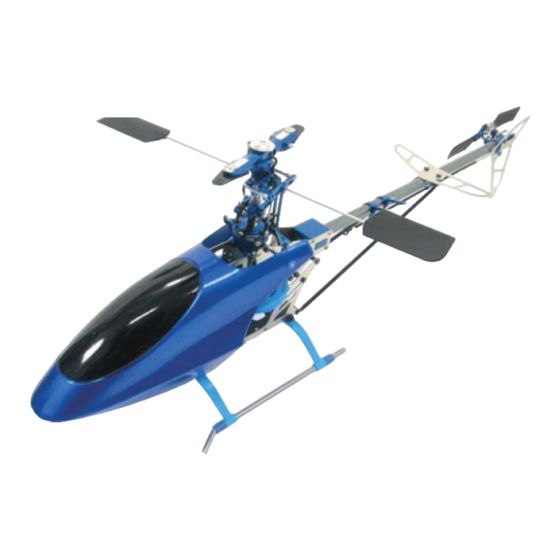

Der CopterX 450AE ist auf dem letzten Stand der RC-Rotations-Modell-Technologie.
Bitte lesen dieses Handbuch sorgfältig, bevor Sie Ihren neuen CopterX 450 AE zusammenstellen und
fliegen. Wir empfehlen Ihnen, dieses Handbuch aufzubewahren für späteres Nachschlagen betreffend
Einstellungen und Unterhalt.
Bedienungsanleitung
Copter X
IMC Trading GmbH
Inhalt
1-2
Sicherheitshinweise
3-13
Aufbau
14-16
Ersatzteile und
Werkzeuge
Dez.07
Werbung
Inhaltszusammenfassung für CopterX 450AE
- Seite 1 Danke, dass Sie CopterX Produkte gekauft haben. Der CopterX 450AE ist auf dem letzten Stand der RC-Rotations-Modell-Technologie. Bitte lesen dieses Handbuch sorgfältig, bevor Sie Ihren neuen CopterX 450 AE zusammenstellen und fliegen. Wir empfehlen Ihnen, dieses Handbuch aufzubewahren für späteres Nachschlagen betreffend Einstellungen und Unterhalt.
-
Seite 2: Wichtige Hinweise
WILLKOMMEN BEIM COPTER X RC MODELL RATGEBER Wir danken Ihnen für den Kauf eines COPTERX 450 AE RC Hubschraubers. Damit Sie dieses Gerät sicher fliegen können, bitten wir Sie, dieses Handbuch zu studieren. Bitte fliegen Sie diesen Hubschrauber sicher, indem Sie alle Regeln beachten und alles über die Flug- Sicherheitsmassnahmen, die Möglichkeiten des Gerätes und die beste Art zu fliegen verstanden... - Seite 3 SICHERHEITSHINWEISE VERMEIDEN SIE FEUCHTIGKEIT HALTEN SIE SICH FERN VON HITZE RC Modelle enthalten viele elektrische Präzisionsteile, die empfindlich sind auf Feuchtigkeit und Wasser. Bleiben Sie RC Modelle enthalten auch einige Plastik Teile. Stellen mit Wasser oder Feuchtigkeit fern. Halten Sie Ihren Heli fern von Hitzequellen (Heizkörper, Das Eindringen von Wasser in Öfen).
- Seite 4 HAUPTROTOR AUFBAU Teileliste Teile Beschreibung Techn. Daten Teile Beschreibung Techn.Daten CX450-01-01 Metall Rotorgehäuse 17x37x5x11mm CX450-01-03 Lager Ø2xØ5x2.5mm CX450-01-03 Flybar Paddel Halter 36x15x6x6mm CX450-01-04 Verbindungskugel Ø4.75 CX450-01-03 Gewindeeinsatz Ø3xØ5x2mm CX450-01-04 Gewindeeinsatz Schraube M2x6.5mm CX450-01-03 Schraube M2x7mm CX450-01-04 Unterlegscheibe Ø2xØ3.8x0.5mm CX450-01-01 Bolzen Ø1.5x18.7mm CX450-01-04 Gewindeeinsatz Schraube...
- Seite 5 HAUPTROTOR AUFBAU Teileliste Teile Beschreibung Techn.Daten Teile Beschreibung Techn.Daten CX450-01-02 Metall Hauptrotorhalter 36.65x10.5mm CX450-01-05 Metall Flybar Steuerhebel 31.4x2.5mm CX450-01-02 Lager Ø3xØ8.4mm CX450-01-05 Anstellwinkel Verbindung CX450-01-02 Verbindungskugel Ø4.75 CX450-01-05 Schraube M1.4x6.5mm CX450-01-02 Schraube M2x6.5mm CX450-01-05 Lager Ø2x5x2.5mm CX450-01-02 Lager Ø3x6x2.5mm CX450-01-05 Verbindungskugel Ø4.75 CX450-01-02...
- Seite 6 HAUPTROTOR AUFBAU Teileliste Teile Beschreibung Techn.Daten Teile Beschreibung Techn.Daten CX450-01-01 Hauptrotorhalter CX450-01-07 Schrauben Set M3x3mm CX450-01-02 Hauptrotorgehäuse CX450-01-07 Schraube M2x5mm CX450-01-03 Paddel Halter CX450-01-07 Steuerstange Ø4.3x38.8mm CX450-01-04 Metall Steuerhebel CX450-01-07 T Steuerhebel 38.3x4.5mm CX450-01-08 Taumelscheibe CX450-01-10 Flybar Paddle Bedienungsanleitung Copter X IMC Trading GmbH Dez.07...
- Seite 7 HAUPTRAHMEN AUFBAU Teile Liste Teile Beschreibung Techn. Daten Teile Beschreibung Techn. Daten CX450-03-09 Karbon Oberrahmen Karbon CX450-03-02 Lager Ø5xØ11x5mm CX450-03-05 Batterie Befestigungsplatte 50x36x1mm CX450-03-05 Rundkopfschraube M2x4mm CX450-03-05 Steckbolzen Ø4x22mm CX450-03-05 Alu Batteriebefest.platte 34.2x22.5x4.75mm CX450-03-02 Rundkopfschraube M2x6mm CX450-03-01 Heckauslegerhalter 27.5x43.4x12.5mm CX450-03-08 Aluminium Unterlegscheibe Ø2xØ5x2mm CX450-03-03...
- Seite 8 HAUPTRAHMEN AUFBAU Teileliste Teile Beschreibung Techn. Daten Teile Beschreibung Techn.Daten CX450-03-06 Karbon Unterrahmen Karbon CX450-01-08 Rahmenbefestigungsbolzen Ø4x22mm CX450-03-07 Bodenplatte 172.5x39x5mm CX450-01-04 Schrauben M2x6.6mm CX450-03-06 Selbstschneidende Schraube M2x6mm CX450-01-04 Unterlegscheibe Ø2.6mm CX450-03-08 Aluminium Unterlegscheibe Ø2xØ5x2mm CX450-01-11 Haubenbefestigungsträger Ø5x24.5mm CX450-03-03 Rundkopfschraube M2x14mm Mutter CX450-03-03 Rundkopfschraube...
- Seite 9 GETRIEBE AUFBAU Teileliste Teile Beschreibung Techn.Daten Teile Beschreibung Techn.Daten CX450-05-03 Hauptgetriebe 150T CX450-05-03 Heckrotorgetriebe 106T CX450-05-03 Schaft Ring Ø8xØ6x1.5mm CX450-05-03 Hauptgetriebe Gehäuse M2x12 CX450-05-03 Lager für Freilaufhülse Ø2xØ10x12mm CX450-05-03 Schraube M2x12 CX450-05-03 Freilaufhülse Ø6xØ5x21-5mm CX450-05-03 Mutter Öffnung in der Freilaufhülse mit Ring am Schaft einem Präzisionswerkzeug auf das befestigen, dabei...
- Seite 10 LANDEKUFEN AUFBAU Teileliste Teile Beschreibung Techn. Daten Teile Beschreibung Techn.Daten CX450-04-01 Stosssichere Kufen CX450-04-02 Antennenhalter Ø3x330mm CX450-04-02 Kufen Aluminium, blau CX450-04-03 Kufen Schutzbüchsen Ø8.5Ø5x10mm CX450-04-02 Kufen Endkappen CX450-03-06 Selbstschneidende Schraube M2x8mm Vor dem Anziehen der Schraube CA anbringen. Bedienungsanleitung Copter X IMC Trading GmbH Dez.07...
- Seite 11 HECKAUFBAU Teileliste Teile Beschreibung Techn.Daten Teile Beschreibung Techn.Daten CX450-06-02 Heckrotorblatt CX450-02-01 Steuerhebelhalter 11x22mm CX450-02-02 Schraube M2x8mm CX450-02-01 Schrauben M2x14mm CX450-02-02 Lager Ø2xØ6x2.5 CX450-02-01 Heckausleger Ø12x347mm CX450-02-02 Metall Heckrotor Halter CX450-02-01 Unterlegscheibe Ø2xØ3.6x0.5mm CX450-02-02 Schraube M2x8mm CX450-02-01 Lager Ø2xØ5x2.5mm CX450-02-02 Lager Ø3xØ6x2.5mm CX450-02-06 Heckrotor Steuerhebel...
- Seite 12 HECKROTOR UND AUSLEGER AUBAU Teileliste Teile Beschreibung Techn. Daten Teile Beschreibung Techn. Daten CX450-02-05 Heckrotor Antriebsriemen 397T CX450-06-03 Vertikaler Karbon Stabilisator 71x115x1mm CX450-07-04 Heck Servo Halterung CX450-02-00 Knopfschraube M2x4mm CX450-07-04 Selbstschneidende Schraube M2x6mm CX450-07-01 Heck Verbindungsstange Ø2x250mm CX450-07-02 Heckausleger Strebe Ø3x250mm CX450-07-01 Verbindungsstange A...
- Seite 13 COPTER X KABINE UND RAHMEN Teileliste Teile Beschreibung Techn.Daten Teile Beschreibung Techn.Daten CX450-012-05 Kabinendach CX450-06-03 Kabinendach Mutter Ø2.3x3.4x7x3.6mm Kabinenhalterung Ruder Servo Kabinendach unter dem Die Heckstösselstange sollte Batteriehalter festklemmen parallel sein mit dem Heckausleger HITEC – FUTABA ELEKTRISCHER ÜBERSICHTSPLAN ERDE EMPFÄNGER Bedienungsanleitung Copter X...
- Seite 14 Verbindungsteile Verbindungsteile Servo Verbindungsteile Bedienungsanleitung Copter X IMC Trading GmbH Dez.07...
