ASTRO SAM ECO 56 Betriebsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für ASTRO SAM ECO 56

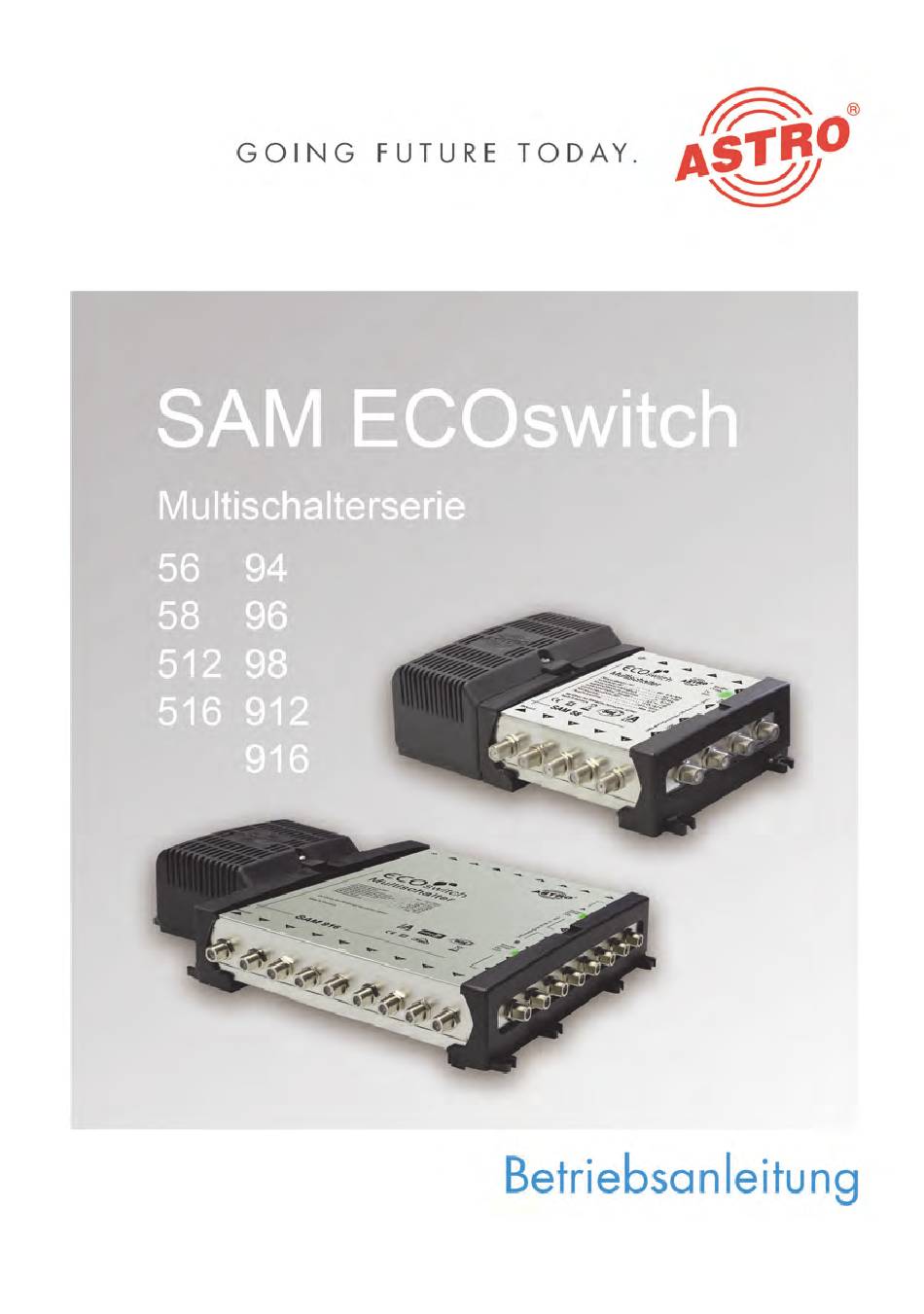

- Seite 1 Version 02-2018A...
-
Seite 2: Bevor Sie Das Gerät In Betrieb Nehmen
PDF-Version dieser Anleitung (ggf. in einer aktualisierten Version) zum Download zur Verfügung. Die Firma ASTRO bestätigt, das die Informationen in dieser Anleitung zum Zeitpunkt des Drucks korrekt sind, behält sich aber das Recht vor, Änderungen an den Spezifikationen, der Bedienung des Gerätes und der Betriebsanleitung ohne... -
Seite 3: Inhaltsverzeichnis
Inhaltsübersicht Inhaltsübersicht Verwendete Symbole und Konventionen......Seite 04 Bestimmungsgemäßer Gebrauch........Seite 05 Zielgruppen dieser Anleitung..........Seite 05 Gerätebeschreibung............Seite 06 Wichtige Sicherheitshinweise..........Seite 07 Garantiebedingungen............Seite 11 Leistungsbeschreibung............Seite 12 Entsorgen................Seite 12 Anschlussübersicht.............Seite 13 Montieren und Anschließen..........Seite 15 Fehler suchen..............Seite 17 Warten und Instandsetzen...........Seite 17 Technische Daten..............Seite 18 Bohrabstände..............Seite 21 Betriebsanleitung SAM Ecoswitch - Version 02-2018A... -
Seite 4: Verwendete Symbole Und Konventionen
Verwendete Symbole und Konventionen Verwendete Symbole und Konventionen In dieser Anleitung verwendete Symbole Piktogramme sind Bildsymbole mit festgelegter Bedeutung. Die folgenden Piktogramme werden Ihnen in dieser Installations- und Betriebsanleitung begegnen: Warnt vor Situationen, in denen Lebensgefahr durch elektrische Spannung und bei nicht beachten der Hinweise in dieser Anleitung besteht. -
Seite 5: Bestimmungsgemäßer Gebrauch
Gewährleistung durch den Hersteller. Zielgruppen dieser Anleitung Installation, Konfiguration und Inbetriebnahme Zielgruppe für die Installation und Inbetriebnahme von ASTRO- Multischaltern sind qualifizierte Fachkräfte, die aufgrund ihrer Ausbildung in der Lage sind, die auszuführenden Arbeiten gemäß EN 60728-11 und EN 60065 auszuführen. Nicht qualifizierten Personen ist es nicht erlaubt, das Gerät zu installieren und in... -
Seite 6: Gerätebeschreibung

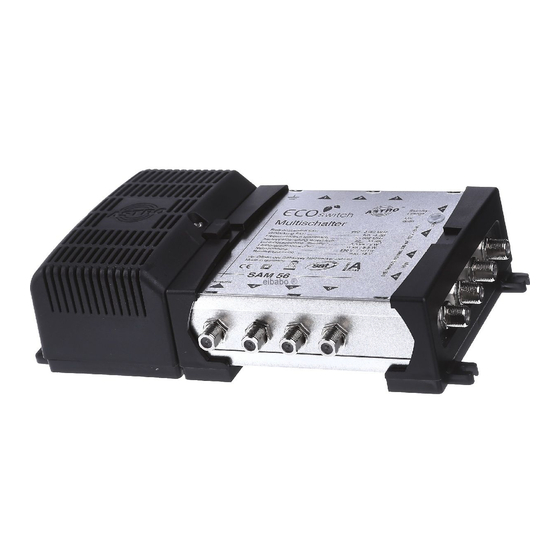

Gerätebeschreibung Gerätebeschreibung Im Lieferumfang befinden sich folgende Teile: Multischalter SAM Ecoswitch Befestigungsschrauben mit Dübel Betriebsanleitung [1] Netzanschluss [2] Betriebsanzeige [3] Verschr. Netzteilabdeckung Bild 1: SAM Ecoswitch Multischalter (Typ 516) Die Multischalter der ECOswitch Serie besitzen eine CE-Kenn- zeichnung. -
Seite 7: Wichtige Sicherheitshinweise
Umgebungsbedingungen und Wartung des Geräts. Bewahren Sie diese Betriebsanleitung für den späteren Gebrauch und für die Übergabe im Falle eines Eigentümer- bzw. Betreiberwechsels auf. Auf der ASTRO Internetseite steht Ihnen eine PDF-Version dieser Anleitung (ggf. in einer aktualisierten Version) zum Download zur Verfügung. - Seite 8 Wichtige Sicherheitshinweise Die elektrischen Anschlussbedingungen müssen mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Um Beschädigungen durch Überhitzung zu vermeiden, darf das Gerät nur an senkrechten Flächen montiert werden. Der Montageuntergrund sollte eben und schwer entflammbar sein. ...
- Seite 9 Wichtige Sicherheitshinweise Für Gerätetypen mit Netzstecker gilt zudem: Die in den technischen Daten angegebenen zulässigen Umgebungstemperaturen müssen eingehalten werden, auch wenn sich die klimatischen Bedingungen verändern (z. B. durch Sonneneinstrahlung). Durch Überhitzung des Gerätes können Isolierungen beschädigt werden, die der Isolation der Netzspannung dienen.
-
Seite 10: Wartung
Wichtige Sicherheitshinweise Elektromagnetische Verträglichkeit (EMV) Um zu vermeiden, dass es zu Störungen im Betrieb von Funk- und Telekommunikationsgeräten sowie anderen Betriebsmitteln oder Funkdiensten kommt, müssen folgende Hinweise beachtet werden: Vor der Installation ist das Gerät unbedingt auf mechanische Schäden zu überprüfen. Beschädigter/beschädigtes oder verbogener/verbogenes Deckel oder Gehäuse dürfen nicht verwendet werden. -
Seite 11: Garantiebedingungen
Fehlfunktionen des Gerätes führen. Schließen Sie mitgelieferte Netzadapter nicht an andere Produkte an! Garantiebedingungen Es gelten die allgemeinen Geschäftsbedingungen der ASTRO Strobel GmbH. Diese finden Sie im aktuellen Katalog oder im Internet unter der Adresse „www.astro-kom.de“. Betriebsanleitung SAM Ecoswitch - Version 02-2018A... -
Seite 12: Leistungsbeschreibung
Dieses Gerät ist nach seiner Verwendung entsprechend den aktu- ellen Entsorgungsvorschriften Ihres Landkreises / Landes / Staates als Elektronikschrott einer geordneten Entsorgung zuzuführen. ASTRO Strobel ist Mitglied der Systemlösung Elektro zur Entsor- gung von Verpackungsmaterialien. Unsere Vertragsnummer lautet 80395. Seite 12... -
Seite 13: Anschlussübersicht
Anschlussübersicht Anschlussübersicht Anschlüsse der 5er Serie: [1] Erdungsklemme [2] Receiverausgänge [3] LNB-Anschlüsse [4] Receiverausgänge [5] Terrestrischer Eingang Betriebsanleitung SAM Ecoswitch - Version 02-2018A Seite 13... - Seite 14 Anschlussübersicht Anschlüsse der 9er Serie: [1] Erdungsklemme [2] Receiverausgänge [3] LNB-Anschlüsse [4] Receiverausgänge [5] Terrestrischer Eingang Seite 14 Betriebsanleitung SAM Ecoswitch - Version 02-2018A...
-
Seite 15: Montieren Und Anschließen
Montieren und Anschließen Montieren und Anschließen ORBEREITUNG Bevor Sie das Gerät befestigen können, müssen Sie zunächst die Bohrlöcher in einer senkrecht stehenden Montagefläche anbringen und die mitgelieferten Dübel darin einsetzen. Die erforderlichen Bohrabstände entnehmen sie bitte den Skizzen im Abschnitt „Bohr- abstände“, Seite 11. - Seite 16 Montieren und Anschließen Die Typen der 5er Serie eignen sich für den Einsatz in Empfangs- anlagen mit einem LNB. Die Typen der 9er Serie erlauben zusätz- lich den Anschluss eines zweiten LNBs im Multifeedbetrieb oder von zwei Parabol-Antennen mit je einem LNB. Um den Multischalter mit Koaxialkabeln zu verbinden, gehen Sie so vor: UFGABE...
-
Seite 17: Fehler Suchen
Prüfen Sie, ob der Anschluss der Koaxialkabel korrekt ist und keine Unterbrechungen oder Kurzschlüsse in den Steckern vorhanden sind. Wenn sich die Störung nicht beheben lässt, kontaktieren Sie bitte den ASTRO-Kundendienst. Warten und Instandsetzen ACHTUNG Bei Wartungs- und Instandsetzungsar- beiten müssen unbedingt die nachfolgenden Sicherheitshin- weise beachtet werden. -
Seite 18: Technische Daten
Technische Daten Technische Daten SAM 56 SAM 58 SAM 512 SAM 516 Bestellnummer 360 506 360 508 360 512 360 516 EAN-Code 4026187110901 4026187110918 4026187110925 4026187110932 Receiver-Ausgänge SAT-Bereich Frequenzbereich [MHz] 950 - 2150 Verstärkung [dB] 0 - 3 Ausgangspegel [dBμV] typ. - Seite 19 Technische Daten Versorgungsspannung [V~/Hz] 230 / 50 Umgebungstemperatur [°C] -15…+55 Abmessungen (B x H x T) [mm] 217 x 124 x 57 312 x 124 x 57 SAM 94 SAM 96 SAM 98 SAM 912 SAM 916 Bestellnummer 360 904 360 906 360 908 360 912...
- Seite 20 Technische Daten LNB-Versorgungsspannung 15 (maximaler LNB-Strom 600 mA) Maximaler LNB Strom [mA] entspricht EN 500083-2 Versorgungsspannung [V~/Hz] 230 / 50 Umgebungstemperatur [°C] -15…+55 Abmessungen (B x H x T) [mm] 217 x 214 x 57 289 x 214 x 57 Seite 20 Betriebsanleitung SAM Ecoswitch - Version 02-2018A...
-
Seite 21: Bohrabstände
Bohrabstände Bohrabstände Betriebsanleitung SAM Ecoswitch - Version 02-2018A Seite 21... - Seite 22 Bohrabstände Seite 22 Betriebsanleitung SAM Ecoswitch - Version 02-2018A...
- Seite 23 Bohrabstände Betriebsanleitung SAM Ecoswitch - Version 02-2018A Seite 23...
- Seite 24 © 2018 ASTRO Inhaltliche Änderungen vorbehalten. Änderungsdienst und Copyright: Diese Dokumentation enthält urheberrechtlich geschützte Informationen. Sie darf ohne vorherige Genehmigung der Firma ASTRO weder vollständig noch in Auszügen fotokopiert, vervielfältigt, übersetzt oder auf Datenträgern erfasst wer- den. Verfasser dieser Anleitung:...
