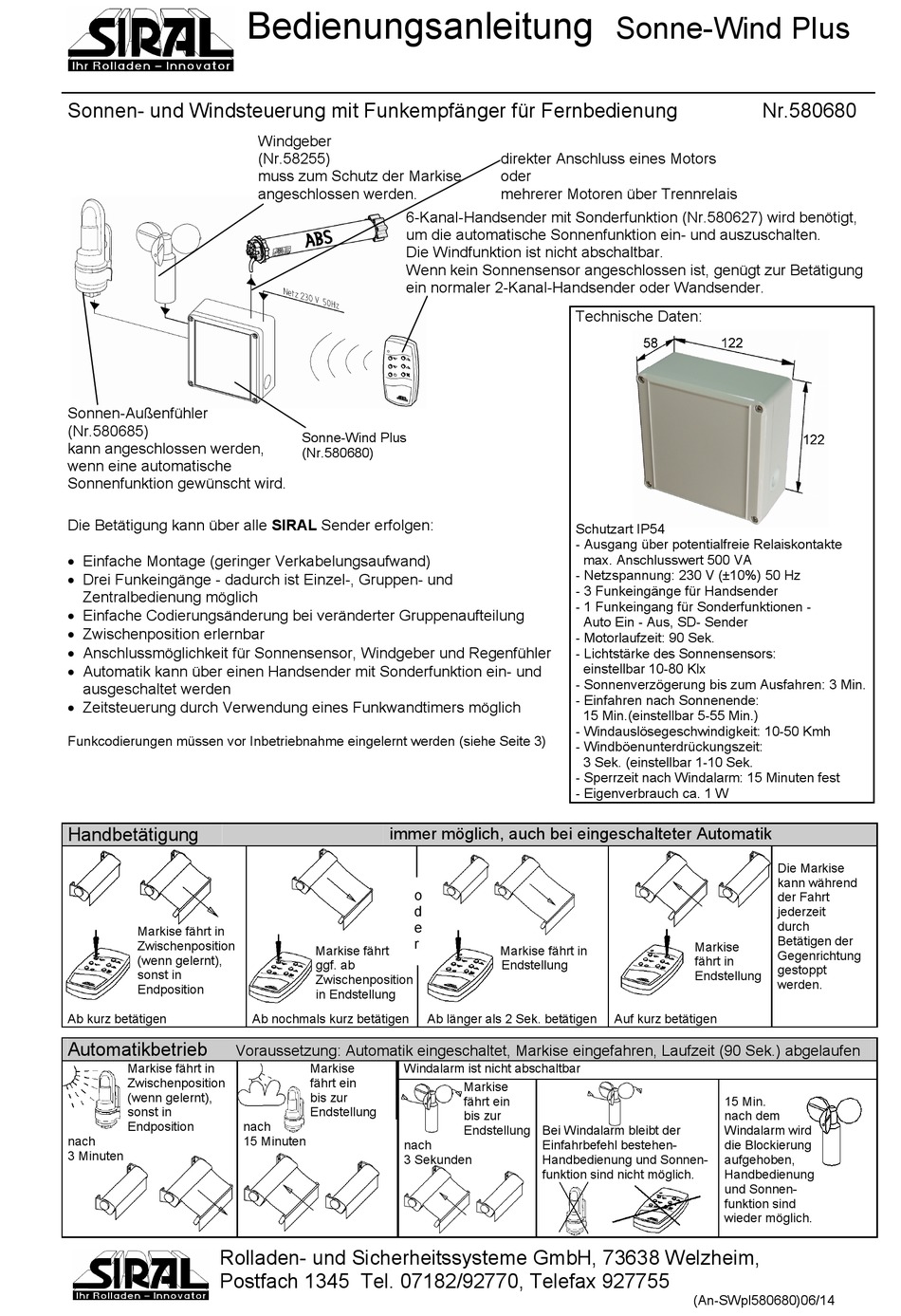

SIRAL Sonne-Wind Plus Bedienungsanleitung

Sonnen- und Windsteuerung mit Funkempfänger für Fernbedienung
Sonnen-Außenfühler
(Nr.580685)
kann angeschlossen werden,
wenn eine automatische
Sonnenfunktion gewünscht wird.
Die Betätigung kann über alle SIRAL Sender erfolgen:
 Einfache Montage (geringer Verkabelungsaufwand)
 Drei Funkeingänge - dadurch ist Einzel-, Gruppen- und
Zentralbedienung möglich
 Einfache Codierungsänderung bei veränderter Gruppenaufteilung
 Zwischenposition erlernbar
 Anschlussmöglichkeit für Sonnensensor, Windgeber und Regenfühler
 Automatik kann über einen Handsender mit Sonderfunktion ein- und
ausgeschaltet werden
 Zeitsteuerung durch Verwendung eines Funkwandtimers möglich
Funkcodierungen müssen vor Inbetriebnahme eingelernt werden (siehe Seite 3)
Handbetätigung
Markise fährt in
Zwischenposition
(wenn gelernt),
sonst in
Endposition
Ab kurz betätigen
Automatikbetrieb
Voraussetzung: Automatik eingeschaltet, Markise eingefahren, Laufzeit (90 Sek.) abgelaufen
Markise fährt in
Zwischenposition
(wenn gelernt),
sonst in
Endposition
nach
3 Minuten
Rolladen- und Sicherheitssysteme GmbH, 73638 Welzheim,
Postfach 1345 Tel. 07182/92770, Telefax 927755
Bedienungsanleitung
Windgeber
(Nr.58255)
muss zum Schutz der Markise
angeschlossen werden.
6-Kanal-Handsender mit Sonderfunktion (Nr.580627) wird benötigt,
um die automatische Sonnenfunktion ein- und auszuschalten.
Die Windfunktion ist nicht abschaltbar.
Wenn kein Sonnensensor angeschlossen ist, genügt zur Betätigung
ein normaler 2-Kanal-Handsender oder Wandsender.

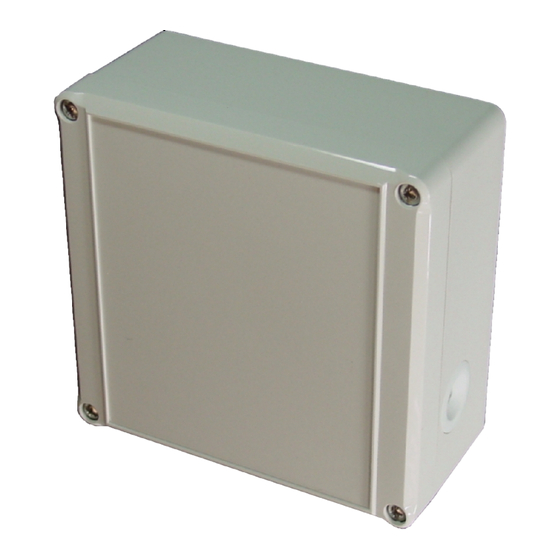

Sonne-Wind Plus
(Nr.580680)
immer möglich, auch bei eingeschalteter Automatik
Markise fährt
ggf. ab
Zwischenposition
in Endstellung
Ab nochmals kurz betätigen
Markise Windalarm ist nicht abschaltbar
fährt ein
bis zur
Endstellung
nach
15 Minuten
nach
3 Sekunden
direkter Anschluss eines Motors
oder
mehrerer Motoren über Trennrelais
Technische Daten:
Schutzart IP54
- Ausgang über potentialfreie Relaiskontakte
max. Anschlusswert 500 VA
- Netzspannung: 230 V (±10%) 50 Hz
- 3 Funkeingänge für Handsender
- 1 Funkeingang für Sonderfunktionen -
Auto Ein - Aus, SD- Sender
- Motorlaufzeit: 90 Sek.
- Lichtstärke des Sonnensensors:
einstellbar 10-80 Klx
- Sonnenverzögerung bis zum Ausfahren: 3 Min.
- Einfahren nach Sonnenende:
15 Min.(einstellbar 5-55 Min.)
- Windauslösegeschwindigkeit: 10-50 Kmh
- Windböenunterdrückungszeit:
3 Sek. (einstellbar 1-10 Sek.
- Sperrzeit nach Windalarm: 15 Minuten fest
- Eigenverbrauch ca. 1 W
Markise fährt in
Endstellung
Ab länger als 2 Sek. betätigen
Markise
fährt ein
bis zur
Endstellung Bei Windalarm bleibt der
Einfahrbefehl bestehen-
Handbedienung und Sonnen-
funktion sind nicht möglich.
Sonne-Wind Plus
Nr.580680
Die Markise
kann während
der Fahrt
jederzeit
durch
Betätigen der
Markise
Gegenrichtung
fährt in
gestoppt
Endstellung
werden.
Auf kurz betätigen
15 Min.
nach dem
Windalarm wird
die Blockierung
aufgehoben,
Handbedienung
und Sonnen-
funktion sind
wieder möglich.
(An-SWpl580680)06/14
