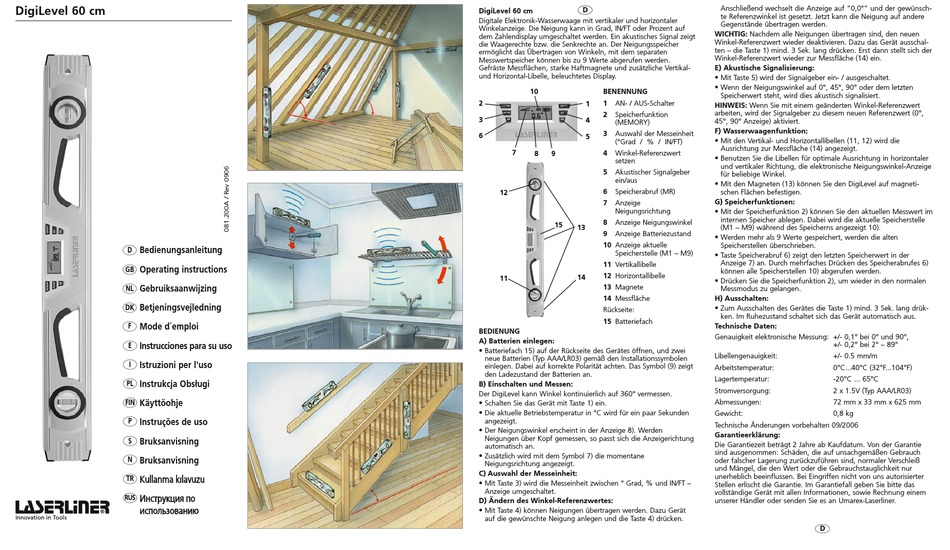

LaserLiner DigiLevel 60 cm Bedienungsanleitung

DigiLevel 60 cm
D Bedienungsanleitung
Operating instructions
GB
Gebruiksaanwijzing
NL
Betjeningsvejledning
DK
F Mode d´emploi
Instrucciones para su uso
E
I Istruzioni per l'uso
Instrukcja Obsługi
PL
FIN Käyttöohje
P Instruções de uso
S Bruksanvisning
N Bruksanvisning
Kullanma kılavuzu K K ullanma a kılavuzu
TR
Инструкция по
Инструкция я по
RUS
использованию
использованию
D
DigiLevel 60 cm
Digitale Elektronik-Wasserwaage mit vertikaler und horizontaler
Winkelanzeige. Die Neigung kann in Grad, IN/FT oder Prozent auf
dem Zahlendisplay umgeschaltet werden. Ein akustisches Signal zeigt
die Waagerechte bzw. die Senkrechte an. Der Neigungsspeicher
ermöglicht das Übertragen von Winkeln, mit dem separaten
Messwertspeicher können bis zu 9 Werte abgerufen werden.
Gefräste Messflächen, starke Haftmagnete und zusätzliche Vertikal-
und Horizontal-Libelle, beleuchtetes Display.
10 BENENNUNG
2 1 AN- / AUS-Schalter
1
9
M
0.6 2 Speicherfunktion
°
3 4
(MEMORY)
3 Auswahl der Messeinheit
6
5
(°Grad / % / IN/FT)
7 8 9 4 Winkel-Referenzwert
setzen
5 Akustischer Signalgeber
ein/aus
6 Speicherabruf (MR)
12
7 Anzeige
Neigungsrichtung
8 Anzeige Neigungswinkel
15
13
9 Anzeige Batteriezustand
10 Anzeige aktuelle
Speicherstelle (M1 – M9)
11 Vertikallibelle
12 Horizontallibelle
14
11
13 Magnete
14 Messfläche
Rückseite:
15 Batteriefach
BEDIENUNG
A) Batterien einlegen:
• Batteriefach 15) auf der Rückseite des Gerätes öffnen, und zwei
neue Batterien (Typ AAA/LR03) gemäß den Installationssymbolen
einlegen. Dabei auf korrekte Polarität achten. Das Symbol (9) zeigt
den Ladezustand der Batterien an.
B) Einschalten und Messen:
Der DigiLevel kann Winkel kontinuierlich auf 360° vermessen.
• Schalten Sie das Gerät mit Taste 1) ein.
• Die aktuelle Betriebstemperatur in °C wird für ein paar Sekunden
angezeigt.
• Der Neigungswinkel erscheint in der Anzeige 8). Werden
Neigungen über Kopf gemessen, so passt sich die Anzeigerichtung
automatisch an.
• Zusätzlich wird mit dem Symbol 7) die momentane
Neigungsrichtung angezeigt.
C) Auswahl der Messeinheit:
• Mit Taste 3) wird die Messeinheit zwischen ° Grad, % und IN/FT –
Anzeige umgeschaltet.
D) Ändern des Winkel-Referenzwertes:
• Mit Taste 4) können Neigungen übertragen werden. Dazu Gerät
auf die gewünschte Neigung anlegen und die Taste 4) drücken.
Anschließend wechselt die Anzeige auf "0,0°" und der gewünsch-
te Referenzwinkel ist gesetzt. Jetzt kann die Neigung auf andere
Gegenstände übertragen werden.
WICHTIG: Nachdem alle Neigungen übertragen sind, den neuen
Winkel-Referenzwert wieder deaktivieren. Dazu das Gerät ausschal-
ten – die Taste 1) mind. 3 Sek. lang drücken. Erst dann stellt sich der
Winkel-Referenzwert wieder zur Messfläche (14) ein.
E) Akustische Signalisierung:
• Mit Taste 5) wird der Signalgeber ein- / ausgeschaltet.
• Wenn der Neigungswinkel auf 0°, 45°, 90° oder dem letzten
Speicherwert steht, wird dies akustisch signalisiert.
HINWEIS: Wenn Sie mit einem geänderten Winkel-Referenzwert
arbeiten, wird der Signalgeber zu diesem neuen Referenzwert (0°,
45°, 90° Anzeige) aktiviert.
F) Wasserwaagenfunktion:
• Mit den Vertikal- und Horizontallibellen (11, 12) wird die
Ausrichtung zur Messfläche (14) angezeigt.
• Benutzen Sie die Libellen für optimale Ausrichtung in horizontaler
und vertikaler Richtung, die elektronische Neigungswinkel-Anzeige
für beliebige Winkel.
• Mit den Magneten (13) können Sie den DigiLevel auf magneti-
schen Flächen befestigen.
G) Speicherfunktionen:
• Mit der Speicherfunktion 2) können Sie den aktuellen Messwert im
internen Speicher ablegen. Dabei wird die aktuelle Speicherstelle
(M1 – M9) während des Speicherns angezeigt 10).
• Werden mehr als 9 Werte gespeichert, werden die alten
Speicherstellen überschrieben.
• Taste Speicherabruf 6) zeigt den letzten Speicherwert in der
Anzeige 7) an. Durch mehrfaches Drücken des Speicherabrufes 6)
können alle Speicherstellen 10) abgerufen werden.
• Drücken Sie die Speicherfunktion 2), um wieder in den normalen
Messmodus zu gelangen.
H) Ausschalten:
• Zum Ausschalten des Gerätes die Taste 1) mind. 3 Sek. lang drük-
ken. Im Ruhezustand schaltet sich das Gerät automatisch aus.
Technische Daten:
Genauigkeit elektronische Messung: +/- 0,1° bei 0° und 90°,
+/- 0,2° bei 2° – 89°
Libellengenauigkeit: +/- 0.5 mm/m
Arbeitstemperatur: 0°C...40°C (32°F...104°F)
Lagertemperatur: -20°C ... 65°C
Stromversorgung: 2 x 1.5V (Typ AAA/LR03)
Abmessungen: 72 mm x 33 mm x 625 mm
Gewicht: 0,8 kg
Technische Änderungen vorbehalten 09/2006
Garantieerklärung:
Die Garantiezeit beträgt 2 Jahre ab Kaufdatum. Von der Garantie
sind ausgenommen: Schäden, die auf unsachgemäßen Gebrauch
oder falscher Lagerung zurückzuführen sind, normaler Verschleiß
und Mängel, die den Wert oder die Gebrauchstauglichkeit nur
unerheblich beeinflussen. Bei Eingriffen nicht von uns autorisierter
Stellen erlischt die Garantie. Im Garantiefall geben Sie bitte das
vollständige Gerät mit allen Informationen, sowie Rechnung einem
unserer Händler oder senden Sie es an Umarex-Laserliner.
