EINBAU/ANSCHLUSS

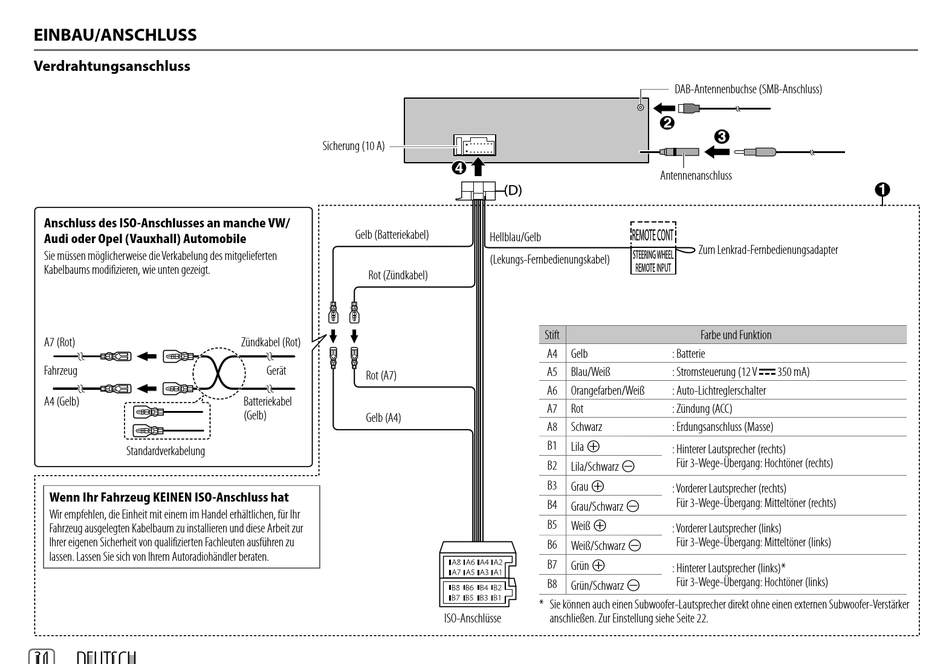

Verdrahtungsanschluss
Anschluss des ISO-Anschlusses an manche VW/
Audi oder Opel (Vauxhall) Automobile
Sie müssen möglicherweise die Verkabelung des mitgelieferten
Kabelbaums modifizieren, wie unten gezeigt.
A7 (Rot)
Fahrzeug
A4 (Gelb)
Standardverkabelung

Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat

Wir empfehlen, die Einheit mit einem im Handel erhältlichen, für Ihr
Fahrzeug ausgelegten Kabelbaum zu installieren und diese Arbeit zur
Ihrer eigenen Sicherheit von qualifizierten Fachleuten ausführen zu
lassen. Lassen Sie sich von Ihrem Autoradiohändler beraten.
34
DEUTSCH
Sicherung (10 A)
Gelb (Batteriekabel)
Rot (Zündkabel)
Zündkabel (Rot)
Gerät
Rot (A7)
Batteriekabel
(Gelb)
Gelb (A4)
Hellblau/Gelb
(Lekungs-Fernbedienungskabel)
Stift
A4 Gelb
A5 Blau/Weiß
A6 Orangefarben/Weiß
A7 Rot
A8 Schwarz
B1 ]
Lila
[
B2
Lila/Schwarz
]
B3
Grau
B4
Grau/Schwarz
]
B5
Weiß
B6
Weiß/Schwarz
B7 ]
Grün
B8
Grün/Schwarz
* Sie können auch einen Subwoofer-Lautsprecher direkt ohne einen externen Subwoofer-Verstärker
ISO-Anschlüsse anschließen. Zur Einstellung siehe Seite 22.
DAB-Antennenbuchse (SMB-Anschluss)
Antennenanschluss
Zum Lenkrad-Fernbedienungsadapter
Farbe und Funktion
: Batterie
: Stromsteuerung (12 V 350 mA)
: Auto-Lichtreglerschalter
: Zündung (ACC)
: Erdungsanschluss (Masse)
: Hinterer Lautsprecher (rechts)
Für 3-Wege-Übergang: Hochtöner (rechts)
: Vorderer Lautsprecher (rechts)
Für 3-Wege-Übergang: Mitteltöner (rechts)
[
: Vorderer Lautsprecher (links)
Für 3-Wege-Übergang: Mitteltöner (links)
[
: Hinterer Lautsprecher (links)*
Für 3-Wege-Übergang: Hochtöner (links)
[
