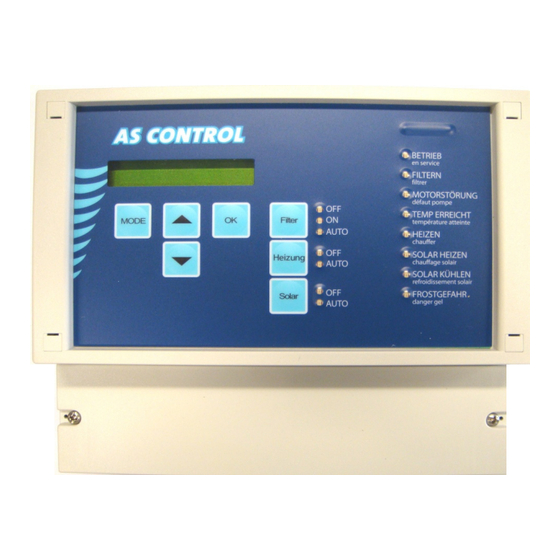

aqua solar AS CONTROL Montage- Und Betriebsanleitung
Inhaltszusammenfassung für aqua solar AS CONTROL
- Seite 1 AS CONTROL Artikelnummer 081037 Zubehör: Wasserfühler 081032 Solarfühler 081031 Tauchhülse ½” NiSn 081033 Tauchhülse ½” V4A 081073 aqua solar ag Industriering 66 CH-4227 Büsserach Telefon (+41) 061 789 91 00 Telefax (+41) 061 789 91 19 info@aquasolar.ch www.aquasolar.ch...
- Seite 2 MONTAGE – UND BETRIEBSANLEITUNG Was ist der AS Control? Die AS CONTROL ist ein kompletter Regler für die Filter-, Heizungs- und Sonnenenergieregelung für Schwimmbäder. Bitte lesen Sie vor dem Anschließen und der Inbetriebnahme der AS CONTROL diese Betriebsanleitung sorgfältig durch.
- Seite 3 Abbildung 4. Auswahlmenü Mit den Pfeiltasten kann man die gewünschte Funktion wählen, die geändert werden sollen. Wenn Sie die Taste OK drücken, wird die betreffende Funktion ausgewählt. aqua solar ag Industriering 66 CH-4227 Büsserach Telefon (+41) 061 789 91 00 Telefax (+41) 061 789 91 19 info@aquasolar.ch...
- Seite 4 Wenn Sie den geänderten Wert speichern wollen, drücken Sie dann erneut auf die Taste OK. Wenn nichts geändert werden soll, drücken Sie die Taste Mode. Der bestehende Wert bleibt dann unverändert. Es können auch Filterzeiten an einzelnen Tagen programmiert werden. (AL = Alle Tage) aqua solar ag Industriering 66 CH-4227 Büsserach...
- Seite 5 Taste Filter wieder eingeschaltet werden. Man kann den Motorstrom auch automatisch durch die AS CONTROL einstellen lassen. Wenn diese Möglichkeit in Anspruch genommen wird, muss die Filterpumpe von Hand eingeschaltet werden. Nachdem der Wert gemessen wurde, muss dieser mit der Taste OK bestätigt werden.
- Seite 6 Achtung: Bei Temperaturen > 28 °C können Teile des Schwimmbads bzw. der Schwimmbadtechnik beschädigt werden und/oder wird deren Lebensdauer verkürzt. Anmerkung: Diese Angaben zur Temperatur sind Orientierungswerte. Geringe Abweichungen (+/-2 °C) sind daher möglich. aqua solar ag Industriering 66 CH-4227 Büsserach Telefon (+41) 061 789 91 00 Telefax (+41) 061 789 91 19 info@aquasolar.ch...
- Seite 7 Bei diesem Menüpunkt können Sie den Rückspülzyklus von Hand aktivieren und den Tageszähler neu einstellen. Das Rückspülen von Hand wird nach 5 Sekunden gestartet. Auf dem Display kann man die noch verbleibende Wartezeit ablesen. Anmerkung: Das Display des Tageszählers wird täglich um Mitternacht aktualisiert. aqua solar ag Industriering 66 CH-4227 Büsserach...
- Seite 8 Set Default: Die eingestellten Parameter können gespeichert werden. Recall Default: Die gespeicherten Parameter werden eingelesen. Winter: Bei ON wird nur die Filterzeit 9 die Filterpumpe steuern. Standarteinstellung OFF. aqua solar ag Industriering 66 CH-4227 Büsserach Telefon (+41) 061 789 91 00 Telefax (+41) 061 789 91 19 info@aquasolar.ch...
- Seite 9 Achtung: In der/den Position(en) Aus von Filter, Heizung und Solar sind nicht alle Klemmen im Anschlussbereich spannungsfrei. Um die Anlage vor absichtlichen oder ungewollten Einschalten zu sichern, muss die Netzspannung des AS CONTROL ausgeschaltet werden. Achtung: Vor Anfang von Wartungsarbeiten an der Anlage muss die Netzspannung immer ausgeschaltet sein! Die Steuerung muss in einem trockenen, gut durchlüfteten Raum montiert werden.
- Seite 10 Einzelne Hinweise für den allgemeinen Gebrauch: Wenn die AS CONTROL mit 230 V angeschlossen wird, müssen die Klemmen N (2)und R (3) benutzt werden. Übereinstimmend wird auch die 230V Filterpumpe auf N (7)und R (8) des betreffenden Anschlussblockes benutzt. Wenn die Heizung aktiv ist, wird auch der potentialfreie Kontakt Heater aktiviert. Das kann bei der Steuerung einer Heizungsanlage oder anderen Anwendungen praktisch sein.
- Seite 11 Klemme 47 zu benutzen.) Die Klemmen 48, 49 sind Klemmen, auf denen der Solarsensor angeschlossen wird (wenn ein Solarsystem benutzt wird). Klemme 48 kann mit GND zusammen für den Wassersensor und auch den Solarsensor benutzt werden. aqua solar ag Industriering 66 CH-4227 Büsserach...
- Seite 12 Industriering 66 CH-4227 Büsserach Telefon (+41) 061 789 91 00 Telefax (+41) 061 789 91 19 info@aquasolar.ch www.aquasolar.ch...
- Seite 13 • Serie N° • Hardware Test Hardware Test Schaltzeit 7 Schaltzeit 8 Schaltzeit 9 aqua solar ag aqua solar ag Industriering 66 CH-4227 Büsserach Telefon (+41) 061 789 91 00 Telefon (+41) 061 789 91 00 Telefax (+41) 061 789 91 19 info@aquasolar.ch...
- Seite 14 Bemerkungen: ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ ____________________________________________________ aqua solar ag Industriering 66 CH-4227 Büsserach Telefon (+41) 061 789 91 00 Telefax (+41) 061 789 91 19 info@aquasolar.ch www.aquasolar.ch...
