Anchor Explorer PRO Benutzerhandbuch

SOUNDSYSTEM FEHLERSUCHE
ZUSTAND MÖGLICHE URSACHE
Kein Ton (Power-LED = AUS) • Netzschalter AUS
• Batterien nicht geladen – LED kann kurz blinken
Kein Ton (Power-LED = EIN) • keine Ausgangsquelle
• Eingangskabel nicht eingesteckt oder Eingangslautstärkeregelung aus
• Kabel in geschalteten Lautsprecherausgang gesteckt
Verkürzte Batteriedauer • Kurzschluss im externen Lautsprecherkabel oder Lautsprecher
• gesamte externe Lautsprecherimpedanz < 4 Ohm
• Batterien müssen aufgeladen oder ausgewechselt werden
Verzerrter Ton • schlechte Verbindung des Eingangskabels
• Eingangssignal zu stark
Übermäßiges Brummen • Eingangskabel nicht abgeschirmt
oder Störgeräusche • unsymmetrisches Mikrofon
FEHLERSUCHE DES DRAHTLOSSYSTEMS – NUR DRAHTLOSMODELLE
ZUSTAND MÖGLICHE URSACHE
Kein Ton - RX-LED EIN • Lautstärke des Geräts zu niedrig
• es ist kein Mikrofon in den Gürtelpack-Sender gesteckt
Kein Ton - RX-LED AUS • Soundsystem AUS
• Stromversorgung des Senders AUS
• prüfen Sie die Batterie des Senders
• prüfen Sie den Sender und die Kanaleinstellungen des Empfängers
Anchor Audio Kundendienst
888/444-6077
www.anchoraudio.com
TECHNISCHE DATEN
Nennausgangsleistung 75 W AC/DC-Betrieb
Max. Schalldruckpegel
@ Nennleistung 110 dB @ 1 Meter
Frequenzgang 80 Hz – 16 kHz
AC-Stromversorgungsanforderungen
90 – 264 VAC, 50/60 Hz
Abmessungen (HxBxT) 42 x 27 x 25 cm
Gewicht 10,4 kg
Eingänge
Mikrofon (2 Combo) Lo-Z (1 kOhm) , symmetrisch, XLR
12 VDC Kondensatormikrofon
phantomgespeist, Hi-Z (10 kOhm) ,
unsymmetrisch, 1/4"-Mikrofon
Hilfsmikrofon (Leitung) Hi-Z (10 kOhm) , unsymmetrisch, 1/8" & 1/4"
Anchor Audio, Inc.
Portable Sound Systems • Torrance, California
310/784-2300
Empfindlichkeit bei Nennausgangsleistung
Leitung -8,4 dBV (380 mVrms)
Mikrofon -49 dBV (3,63 mVrms)
unsymmetrisch & symmetrisch
Ausgänge
Leitung (Postfader) Lo-Z, gepuffert, 1/4" symmetrisch
Lautsprecher 4-poliger Neutrik Speakon
®
(ÄNDERUNG DER EIGENSCHAFTEN & TECHNISCHEN
DATEN VORBEHALTEN)
Für Videos zur Konfiguration und zum Betrieb besuchen Sie unsere Website:
D
E

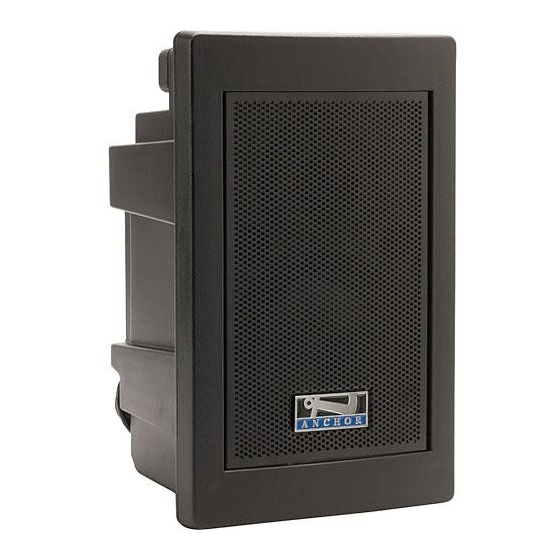

Explorer PRO
TRAGBARES SOUNDSYSTEM
BENUTZERHANDBUCH
INHALTSVERZEICHNIS
DIE ERSTEN SCHRITTE ........................................................................................................................................... 2
RÜCKKOPPLUNG / AUFSTELLUNG DES SOUNDSYSTEMS .................................................................................... 3
ANSCHLUSS MEHRERER SOUNDSYSTEME / LAUTSPRECHERSTÄNDER EINRICHTUNG ....................................... 3
GRUNDLEGER SYSTEMBETRIEB ............................................................................................................................ 4
WARTUNG DER EINGEBAUTEN BATTERIEN .......................................................................................................... 4
EINGEBAUTER FUNKEMPFÄNGER ........................................................................................................................ 6
DRAHTLOSES MIKROFON / SENDER ..................................................................................................................... 7
FEHLERSUCHE ....................................................................................................................................................... 8
TECHNISCHE DATEN .............................................................................................................................................. 8
100-0172-000DE/A - 7/08
www.anchoraudio.com
