Inhaltszusammenfassung für Blaupunkt IVTV-03

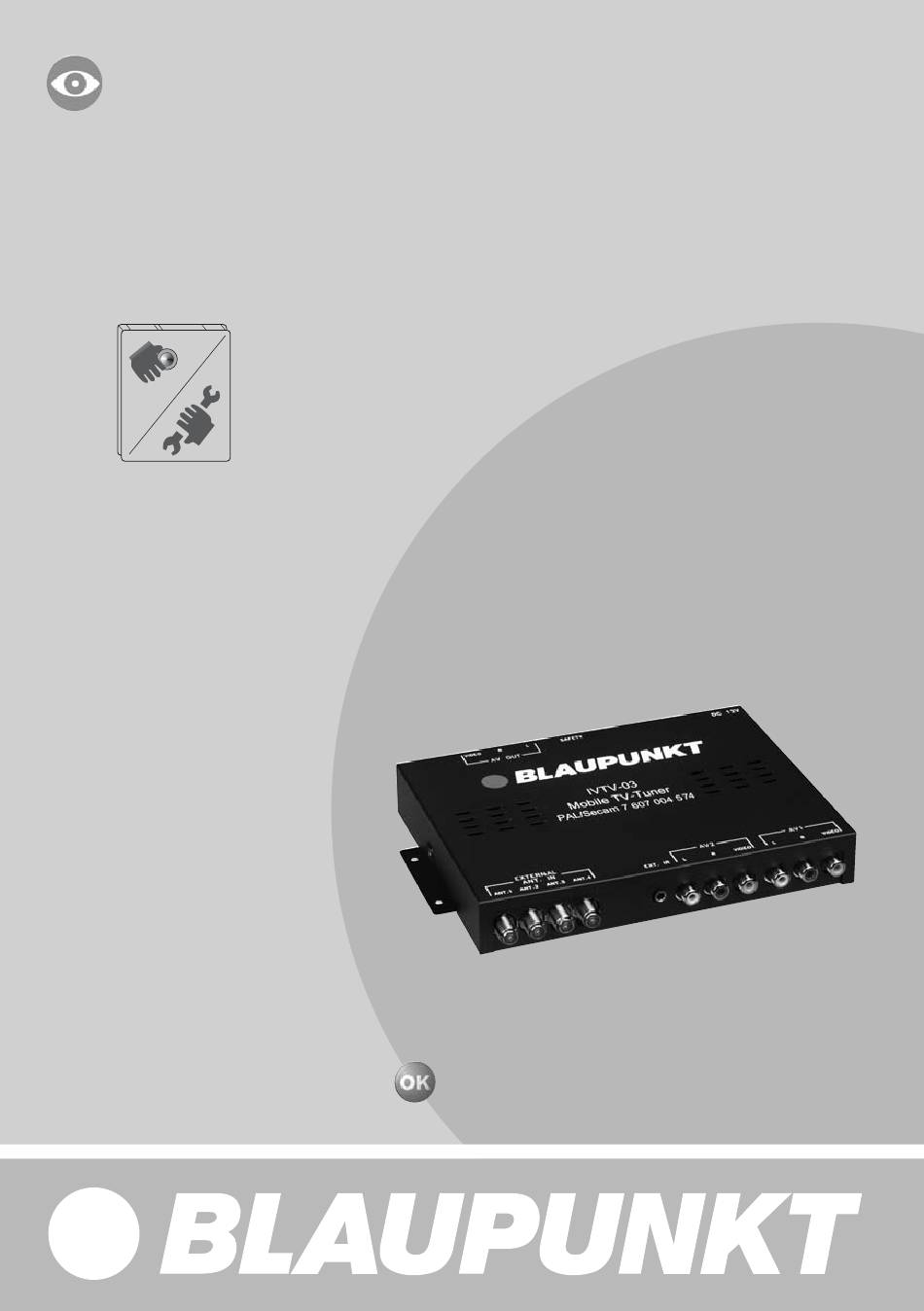

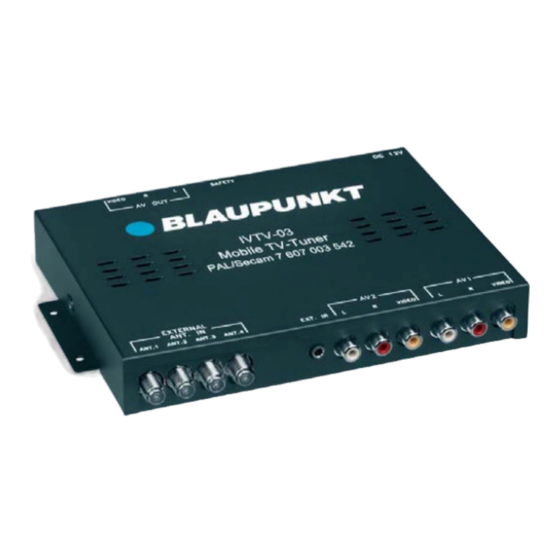

- Seite 1 In Car Video IVTV-03 7 607 004 574 www.blaupunkt.com...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheitshinweise ....3 Recycling und Entsorgung ..3 Hinweise Installation und Betrieb ........ 4 Tuneranschluss ........ 4 Fernbedienung ......... 5 Funktionen ......... 6 Kabel-TV-Kanäle ......7 Erkennung des Eingangssignals ..7 Anschlussmöglichkeiten .... 8 AV-Ausgang ........8 Installation (Antenne) .... 9 Diversity-Antennensystem .... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Vielen Dank, dass Sie sich für ein Blaupunkt Sicherheitshinweise Produkt entschieden haben. Wir wünschen Für die Dauer der Montage und des An- Ihnen viel Freude an Ihrem neuen Gerät. schlusses beachten Sie bitte folgendeSi- Lesen Sie bitte vor der ersten Benutzung cherheitshinweise. -
Seite 4: Hinweise Installation Und Betrieb
HINWEISE INSTALLATION UND BETRIEB Hinweise Installation und Betrieb Tuneranschluss Zunächst muss der Tuner an einer geeig- Nehmen Sie alle Audio-, Video- und neten Stelle eingebaut werden. Dabei ist Stromanschlüsse des Tuners vor (sie- darauf zu achten, dass das Gerät sicher he Anschluss-Schema in nachstehender befestigt wird und weder Feuchtigkeit Abbildung), die Sie für Ihre Systemin-... -
Seite 5: Fernbedienung
HINWEISE INSTALLATION UND BETRIEB Fernbedienung POWER TV/AV Zum Einschalten des IVTV -03 über diesen Taster können die verfügbaren Eingänge TV, CATV, AV 1, AV 2 angewählt werden. TV/AV POWER Programmwahltasten für Kanalauswahl AUF/ AB abgespeicherte Favoriten. DISP Displayanzeige der TV Standards DISP Senderfeinabstimmung und Kanalinformationen... -
Seite 6: Funktionen
FUNKTIONEN Funktionen POWER Zum Einschalten des TV Tuners die Taste POWER betätigen. Anwahl des Senderspeicherungsmenüs für Zum Ausschalten des TV Tuners die Taste die Programmwahltasten > Kanal anwählen, POWER erneut drücken. ADD-Taste drücken, danach Speicherplatz- ziffern eingebenund mit OK bestätigen. TV/AV MENU Mit der TV/AV-Taste können Sie zwischen... -
Seite 7: Kabel-Tv-Kanäle
KABEL - TV - KANÄLE Erkennung des Eingangssignals Das Tunersystem erkennt automatisch, ob ein Signal empfangen wird bzw. ob ein Si- gnal nicht in jedem Signaleingangsmodus empfangen werden kann. Wenn kein Signal festgestellt werden kann, wird die Status- meldung „No Signal“ (kein Signal) angezeigt. Wenn ein Signal empfangen wird, erscheint sofort eine entsprechende Anzeige. -
Seite 8: Anschlussmöglichkeiten
ANSCHLUSSMÖGLICHKEITEN AV-Ausgang Diese Anschlussmöglichkeit wird für die direkte Tonsignalübertragung an das Auto- radio verwendet. Das Radio muss hierfür über einen AUX-Eingang verfügen. Der Vide- oausgang dient zum Anschluss zusätzlicher Videobildschirme und überträgt lediglich das Videosignal. Anschlussmöglichkeiten AV-Output IVSC IVTV Monitor Signal Controller Monitor... -
Seite 9: Installation (Antenne)
INSTALLATION Installation (Antenne) Diversity-Antennensystem Das in den Tuner integrierte Diversity-Antennensystem wurde speziell für mobile Anwen- dungen entwickelt und sorgt für einen optimalen Signalempfang. a. Installation Entfernen Sie die Schutzabdeckung vom Antennenfuß und befestigen sie den Fuß auf der gewünschten staub- und fettfreien Klebeposition. b. - Seite 10 INSTALLATION - Antennenbefestigung Die beigefügten Klebestreifen für die Antenne erreichen die optimale Haftung erst nach ca. 24 Stunden. Nach Ablösen der Klebestreifen von der Scheibe sind diese nicht wiederzuverwenden. Für die Wiedermontage kann der beigefügte Ersatzklebe- streifen verwendet werden, welcher sich mit einer Schere passend zurechtschneiden lässt.
-
Seite 11: Schutzschaltung
INSTALLATION Schutzschaltung Für einen sicheren TV-Betrieb wurde das Tunermodul mit einer Schutzschaltung ausge- rüstet. Die mitgelieferten Zubehörkomponenten enthalten ein spezielles Schutzkabel. Bei ordnungsgemäßer Installation des Sicherheitssystems darf der TV-Betriebsmodus nur bei angezogener Handbremse aktiviert werden. Die untenstehenden schematischen Abbildungen geben Hinweise zur Installation des Systems. Wenn Sie zusätzliche Hilfe benötigen, wenden Sie sich an Ihren Händler. -
Seite 12: Zubehör
ZUBEHÖR UND TECHNISCHE DATEN Zubehör IR-Kabel AV-Kabel Stromkabel Schutzkabel Fernbedienung mit Batterie Bedienungsanleitung Antenne Adapter Technische Daten AV-Eingang 2 x AV cinch AV-Ausgang 1 x AV cinch TV-Kanal siehe Seite 7 Abmessungen (B x H x T) 182 x 27,4 x 134 mm Gewicht 640 g Unterstütztes System... -
Seite 13: Signal Type
SIGNAL TYPE COUNTRY SIGNAL TYPE GIBRALTAR PAL B/G ISLE OF MAN GREECE PAL B/G NEPAL ICELAND PAL B/G BULGARIA ISRAEL PAL B/G IRAQ ITALY PAL B/G SRI LANKA KENYA PAL B/G AZORES PAL B KUWAIT PAL B/G BANGLADESH PAL B LEBANON PAL B/G BRUNEI DARUSSALAM... - Seite 14 SIGNAL TYPE COUNTRY SIGNAL TYPE AZERBAIJAN SECAM D/K LUXEMBOURG PAL B/G, SECAM L BELARUS SECAM D/K BELGIUM PAL B/H GEORGIA SECAM D/K BOSNIA/HERZEGOVINA PAL B/H KAZAKHSTAN SECAM D/K CROATIA PAL B/H KYRGYZ REPUBLIC SECAM D/K LIBERIA PAL B/H MOLDOVA (MOLDAVIA) SECAM D/K MACEDONIA PAL B/H...
- Seite 15 FREQUENCY TABLE FOR CABLE TV PAL B/G 335.25 287.25 343.25 294.25 Index Channel Freq. 351.25 303.25 (MHz) 359.25 311.25 48.25 367.25 319.25 55.25 375.25 327.25 62.25 383.25 335.25 69.25 391.25 343.25 76.25 399.25 351.25 83.25 407.25 359.25 90.25 415.25 367.25 97.25 423.25 375.25...
- Seite 16 FREQUENCY TABLE FOR CABLE TV DS-23 551.25 DS-9 192.25 SC-26 411.25 DS-24 559.25 DS-10 200.25 SC-27 423.25 DS-25 567.25 DS-11 208.25 SC-28 435.25 DS-26 575.25 DS-12 216.25 SC-29 447.25 224.25 SC-30 459.25 232.25 Z-10 240.25 SECAM L, SECAM L‘ Z-11 248.25 Index Channel...
- Seite 17 022-8771260 Turkey (TR) 0212-335 06 71 0212-3460040 (USA) 800-950-2528 708-6817188 Brasil (Mercosur) (BR) 0800 7045446 +55-19 3745 2773 Malaysia (Asia Pacifi c) (MAL) +604-6382 474 +604-6413 640 Blaupunkt GmbH Robert-Bosch-Str. 200 D-31139 Hildesheim 07/06 CM-AS/SCS1 - 8 622 405 010...
