FIXATION DU FIN DE COURSE

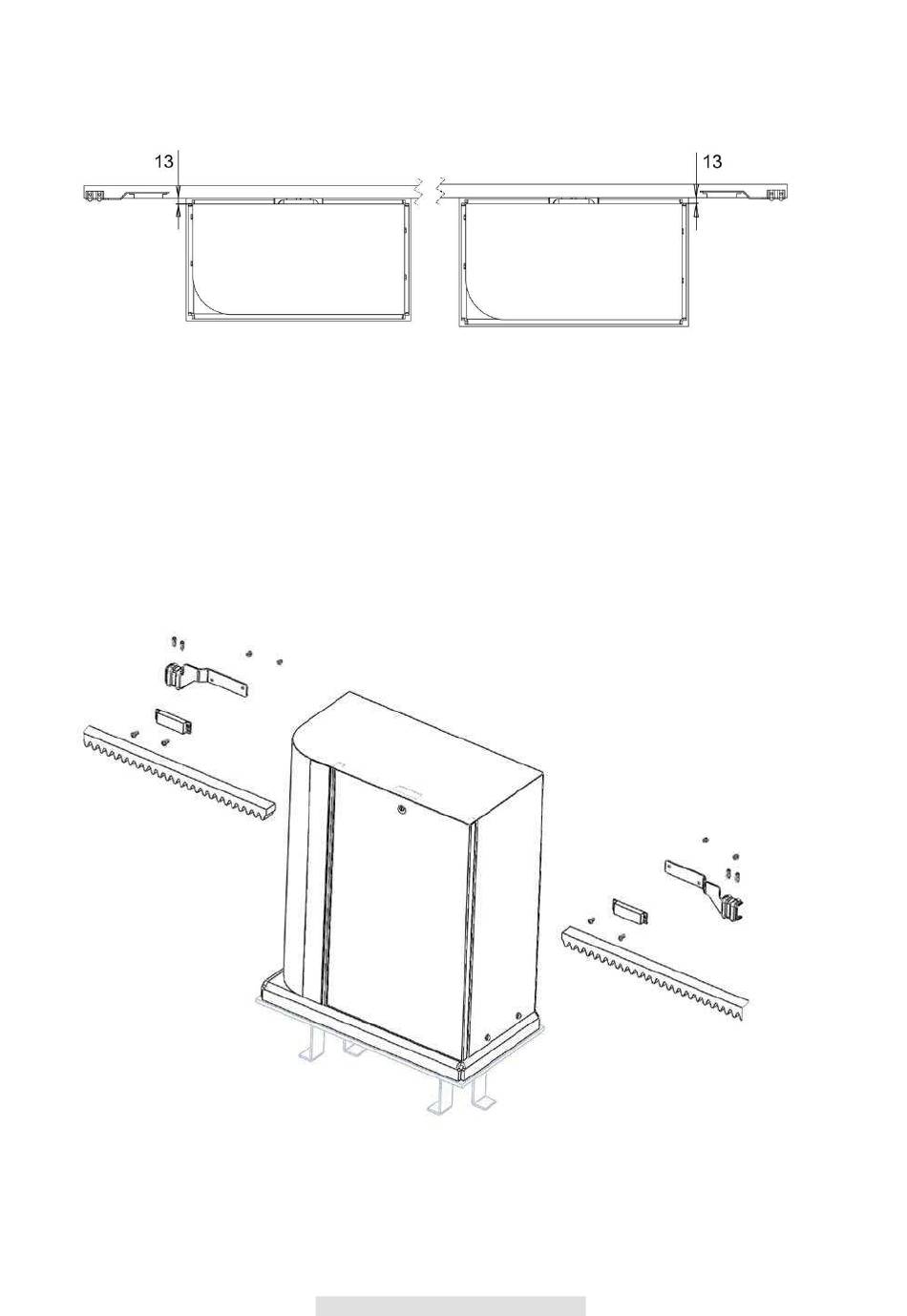

Fig. 9
La porte doit être équipée de butées d'arrêt en ouverture et en fermeture afin d'empêcher tout éventuel
déraillement.
La position de la butée d'arrêt doit garantir que les étriers de fin de course ne puissent entrer en collision
avec le pignon.
Amener manuellement la porte en position d'ouverture, en maintenant en fonction du poids de la porte, un
espace de 30 à 50 mm entre la porte et l'arrêt mécanique.
Fixer l'étrier du fin de course à l'aide des vis sans tête (fig.10) en laissant un espace de 13 mm environ (fig 9)
entre le fin de course magnétique et le motoréducteur, puis répéter l'opération avec la porte en fermeture.
Fig. 10
