Bedienungsanleitung
D

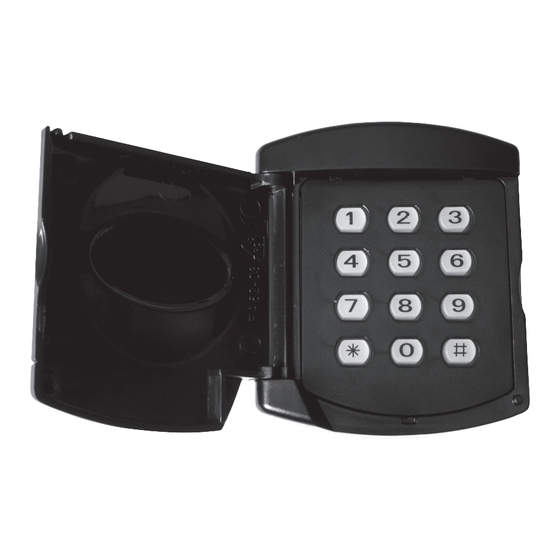

Codierschaltgerät
mit Funk FA62
VBD 543-2-D-GB (07.08)
Garantiebedingungen
Rademacher Geräte-Elektronik GmbH gibt eine 24-monatige Garantie für
Neugeräte, die entsprechend der Einbauanleitung montiert wurden. Von
der Garantie abgedeckt sind alle Konstruktionsfehler, Materialfehler und
Fabrikationsfehler.
Ausgenommen von der Garantie sind:
◆ Fehlerhafter Einbau oder Installation
◆ Nichtbeachtung der Einbau- und Bedienungsanleitung
◆ Unsachgemäße Bedienung oder Beanspruchung
◆ Äußere Einwirkungen wie Stöße, Schläge oder Witterung
◆ Reparaturen und Abänderungen von dritten, nicht autorisierten Stellen
◆ Verwendung ungeeigneter Zubehörteile
◆ Schäden durch unzulässige Überspannungen ( z.B. Blitzeinschlag )
◆ Funktionsstörungen durch Funkfrequenzüberlagerungen und sonstige
Funkstörungen
Innerhalb der Garantiezeit auftretende Mängel beseitigt Rademacher kos-
tenlos entweder durch Reparatur oder durch Ersatz der betreffenden Teile
oder durch Lieferung eines gleichwertigen oder neuen Ersatzgerätes. Durch
Ersatzlieferung oder Reparatur aus Garantiegründen tritt keine generelle
Verlängerung der ursprünglichen Garantiezeit ein.
RADEMACHER
Geräte-Elektronik GmbH & Co. KG
Buschkamp 7
46414 Rhede
Telefon +49 2872 933-171
Telefax +49 2872 933-251
info@rademacher.de
www.rademacher.de
Service:
Telefon +49 2872 933-174
Telefax +49 2872 933-253
ser vice@rademacher.de

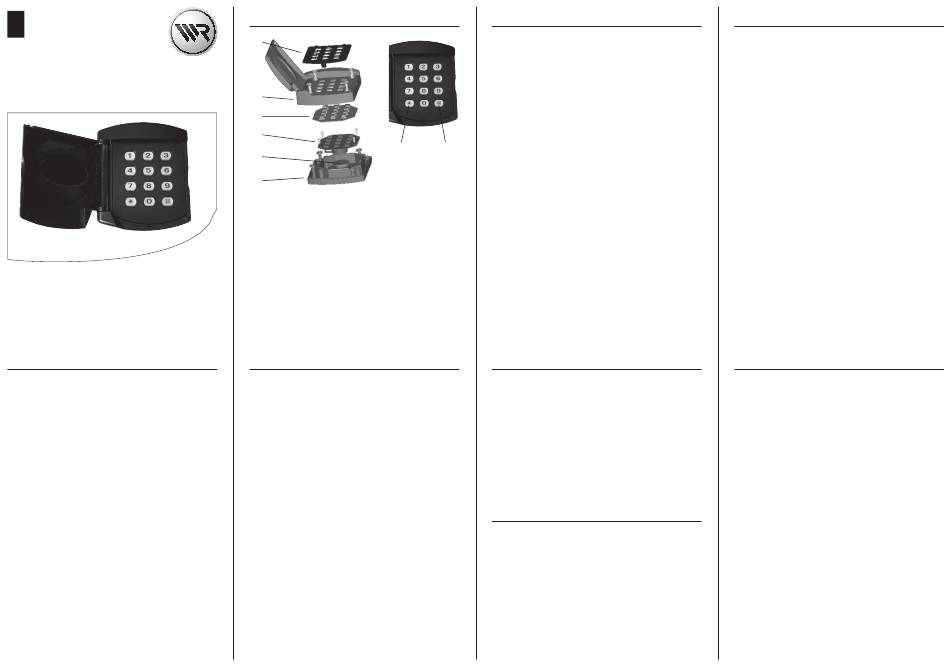

1 Gesamtansicht
1
2
3
4
7
5
6
1 Tastenfeld
2 Gehäuseoberteil
3 Tastenfolie
4 Steuerungsplatine
5 Batterie
6 Gehäuseunterteil
7 (*)-Taste
8 (#)-Taste
2 Montage
Entfernen Sie das Tastenfeld mit einem Schrau-
1.
bendreher.
2. Schrauben Sie die Schrauben ab und entfernen
Sie das Gehäuseoberteil und die Tastenfolie.
3. Halten Sie das Gehäuseunterteil an die ge-
wählte Montagestelle an der Mauer. Markieren
Sie die Bohrlöcher mit einem Bleistift. Bohren
Sie 3-mm-Löcher in Holzuntergrund und 5-mm-
Löcher in Mauerwerk.
4. Montieren Sie das Gehäuseunterteil an die
Mauer. Setzen Sie die Tastenfolie und das
Gehäuseoberteil wieder auf. Verschrauben Sie
das Oberteil wieder fest mit dem Gehäuse-
unterteil. Um Risse im Kunststoffgehäuse zu
vermeiden, ziehen Sie die Schrauben nicht
zu stark an.
5. Bringen Sie das Tastenfeld wieder am Gehäuse-
oberteil an.
3 Batterie
2 × 3V Batterie, Maxell CR2032
Die Leistung der zweiteiligen 3V-Batterie sollte min-
destens 1 Jahr anhalten. Solange die Leistung
ausreicht, leuchtet die Tastatur auf und aktiviert
den Antrieb nach Eingabe des Codes und Drückens
der „#"-Taste oder „*"-Taste.
Ersetzen Sie die Batterie, wenn das Licht schwächer
wird.
Batteriewechsel:
8
1. Wiederholen Sie Schritt 1 und 2 der Montage.
2. Entfernen Sie die Schrauben auf der Steue-
rungsplatine und nehmen Sie sie aus dem
Gehäuseunterteil.
3. Ersetzen Sie die Batterien unter der Platine
durch zwei neue.
HINWEIS
Beachten Sie die Polarität der Batterien.
4 Bedienung
Wenn der Steuerungskanal des Antriebes auf 1 ge-
setzt ist, geben Sie Ihren Code ein und drücken Sie die
„#"-Taste.
Wenn der Steuerungskanal des Antriebes auf 2 ge-
setzt ist, geben Sie Ihren Code ein und drücken Sie die
„*"-Taste.
Das Tor setzt sich nun in Bewegung.
5 Programmierung
5.1 Code
Der ursprüngliche Code ist „0000".
Dieser kann durch jeden Code mit mindestens
1 Stelle und maximal 8 Stellen ersetzt werden.
So kann der Code beispielsweise sowohl „8"
als auch „55667788" lauten. Auf diese Weise
stehen 100 Million mögliche Kombinationen
zur Verfügung.
5 Programmierung
5.2 Reset des Codes
Drücken Sie die beiden Tasten „*" und „#" für
1.
ca. 5 Sekunden, bis das rote Licht langsam
blinkt.
2. Geben Sie den bisherigen Code ein und
drücken Sie die „#"-Taste. Das rote Licht blinkt
nun schnell.
3. Geben Sie jetzt den neuen Code ein und
drücken Sie die „#"-Taste. Das rote Licht
leuchtet nun für 2 Sekunden und erlischt dann.
Der Code wurde jetzt ersetzt.
5.3 Programmierung des Garagentorantriebes
RolloPort S2.
1. Drücken Sie die „S"-Taste am Antrieb und
lassen Sie sie los.
2. Geben Sie die Zahlen des Codes in das Codier-
schaltgerät ein und drücken Sie die „#"-
Taste oder die „*"-Taste. Der Antrieb hat jetzt
den Code der Tastatur gelernt.
